Широкоуниверсальный фрезерный станок Weida X6436A
Артикул: weiX6436A
Широкоуниверсальный фрезерный станок Weida X6436A
Широкоуниверсальный фрезерный станок Weida X6436A - это надежное и высокопроизводительное оборудование, которое позволяет осуществлять широкий спектр работ по фрезерованию различных материалов. Этот станок отличается высокой точностью и надежностью в работе, что делает его идеальным выбором для производственных предприятий различных отраслей.
Преимущества:
- Мощный и эффективный
- Высокая точность обработки
- Простота в эксплуатации
- Долговечность и надежность
- Широкий диапазон скоростей и подач для различных видов обработки
Особенности:
- Максимальный размер обрабатываемой детали - 700x300 мм
- Мощность шпинделя - 7,5 кВт
- Максимальная скорость вращения шпинделя - 3600 об/мин
- Система ЧПУ для точного и автоматизированного управления
Назначение и сферы применения:
Широкоуниверсальный фрезерный станок Weida X6436A предназначен для производства деталей из различных материалов, таких как сталь, алюминий, пластик и другие. Он находит применение на машиностроительных, автомобильных, судостроительных предприятиях, в металлообработке, мебельной промышленности и других отраслях.
Широкоуниверсальный фрезерный станок Weida X6436A предназначен для выполнения широкого спектра фрезерных операций позволительных немалыми технологическими возможностями, как с использованием горизонтального шпинделя, так и с применением инструмента закрепляемого в вертикальной фрезерной головке. Способный поворачиваться на угол ±35° стол, позволяет фрезеровать с помощью делительной головки шнеки, червяки и другие подобные детали. А выдвигающийся хобот с поворотным вертикальным шпинделем значительно расширяет возможности при фрезеровании деталей. Cтанок X6436 с поворачивающимся на ±35° столом, с вертикальной поворачивающейся 360° фрезерной головой закреплённой на перемещающемся хоботе станка, разделенными приводами шпинделя и подач.
Shandong Weida Heavy Industries Co.,Ltd. – самый крупный производитель станков на юге провинции Шаньдун. Основная продукция завода разделяется на 8 типов: Портальные фрезерные станки с ЧПУ, вертикальные и горизонтальные обрабатывающие центры, фрезерные станки с ЧПУ, универсальные консольно-фрезерные станки, вертикально-фрезерные станки и сверлильно-фрезерные станки. В целом больше чем 90 различных моделей станков. Продукция компании, обладающая хорошей производительностью и стабильным качеством, широко распространена как на внутреннем рынке, так и за границей. И представлена больше чем в 70 странах мира, особенно на американском и европейском рынках.
Преимущества weida x6436a
- Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки.
- Поворот стола ±45° по шкале.
- Коробка подач позволяет автоматическое перемещение по осям X, Y, Z. Все зубчатые передачи подвержены закалке ТВЧ и шлифовке.
- 12-ти ступенчатая коробка скоростей позволяет переключать частоту вращения шпинделя в пределах от 58 до 1800 мин-1. Все зубчатые передачи так же подвержены закалке ТВЧ и шлифовке.
- Поверхность направляющих подвержена закалке ТВЧ.
- Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки.
- Безупречное качество монтажа электроавтоматики с применением надёжных комплектующих и их маркировкой с указанием в руководстве по эксплуатации обеспечивает надёжность работы и простоту выявления и устранения неисправностей.
- Вертикальная поворачивающееся на 360° фрезерная голова
- Пульт управления
- УЦИ
Технические характеристики широкоуниверсального фрезерного станка weida x6436a
| Параметры | Ед. Изм. | X6436A |
| Размер стола | мм | 1650×360 |
| Т-образные пазы | - | 3×14×95 |
| Перемещения стола x,y | мм | 1300×300 |
| Максимальная нагрузка стола | кг | 400 |
| Внутренний, посадочный конус шпинделя | - | ISO50 |
| Диапазон скорости вращения шпинделя (вертикальный/горизонтальный) | об/мин | (12)58…1800 |
| Расстояние торец шпинделя/стол | мм | 170-570 |
| Вылет | мм | 230-730 |
| Расстояния от оси горизонтального шпинделя до поверхности стола | мм | 0…400 |
| Расстояния от оси горизонтального шпинделя до нижней поверхности выдвижного хобота, мм | мм | 175 |
| Рабочие подачи x,y,z | мм/мин | (8) 22…420 |
| (8) 22…393 | ||
| (8) 10…168 | ||
| Ускоренные подачи x,y,z | мм/мин | 1290/1205/513 |
| Угол поворота стола | ° | ±35° |
| Угол поворота поворотной головкой | ° | 360° |
| Расстояние перемещения выдвижного хобота | мм | 500 |
| Мощность эл. двигателя гл. привода | кВт | 4,0 |
| Мощность эл. двигателя привода подач | кВт | 1,1 |
| Мощность эл. двигателя системы сож | кВт | 0,9 |
| Габаритные размеры универсально-фрезерного станка | мм | 2550×2025×2020 |
| Масса станка | кг | 2580 |
Основные узлы станка

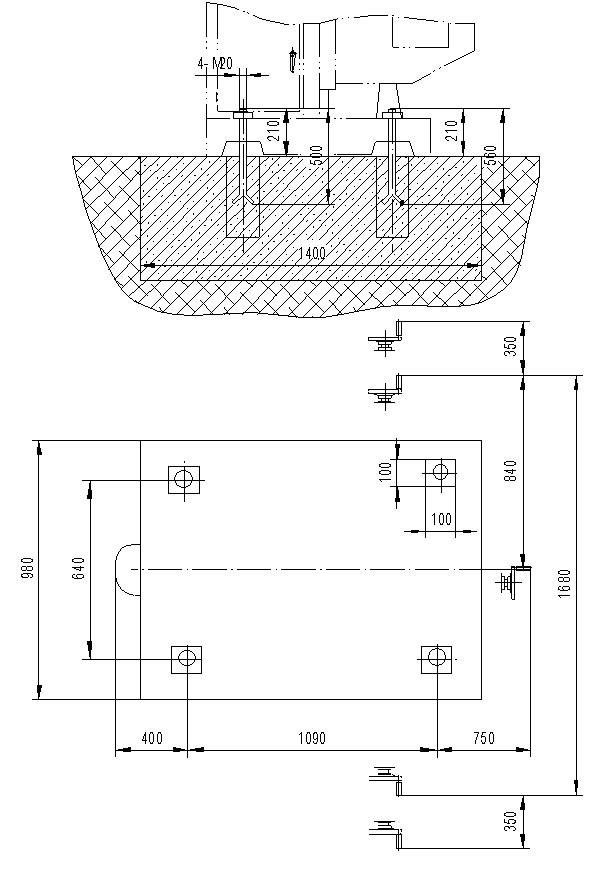

План установки станка
Стандартная комплектация weida x6436a
- Ключи шестигранные
- Ключи рожковые
- Крышка винта перемещения стола по оси Х
- Рукоятка для выдвижения хобота
- Ручка для маховика поперечной подачи
- Тяга для вертикального шпинделя
- Рукоятка подъёма стола
- Тяга для горизонтального шпинделя
- Серьга для хобота
- Защита стола торцевая
- Лампа освещения
- Руководство по эксплуатации на русском языке
Опции weida x6436a
- Устройство цифровой индикации (УЦИ)
- Оправка №50 с цанговым патроном, ключ для зажима цанги, цанги (4,6,8,12,16,18,22,26) мм
- Оправка №50 с конусом Морзе 4 для фрез
- Оправка №50 для торцевых фрез
- Оправка №50 для дисковых фрез
- Оправка №50 для дисковых фрез
.png)
