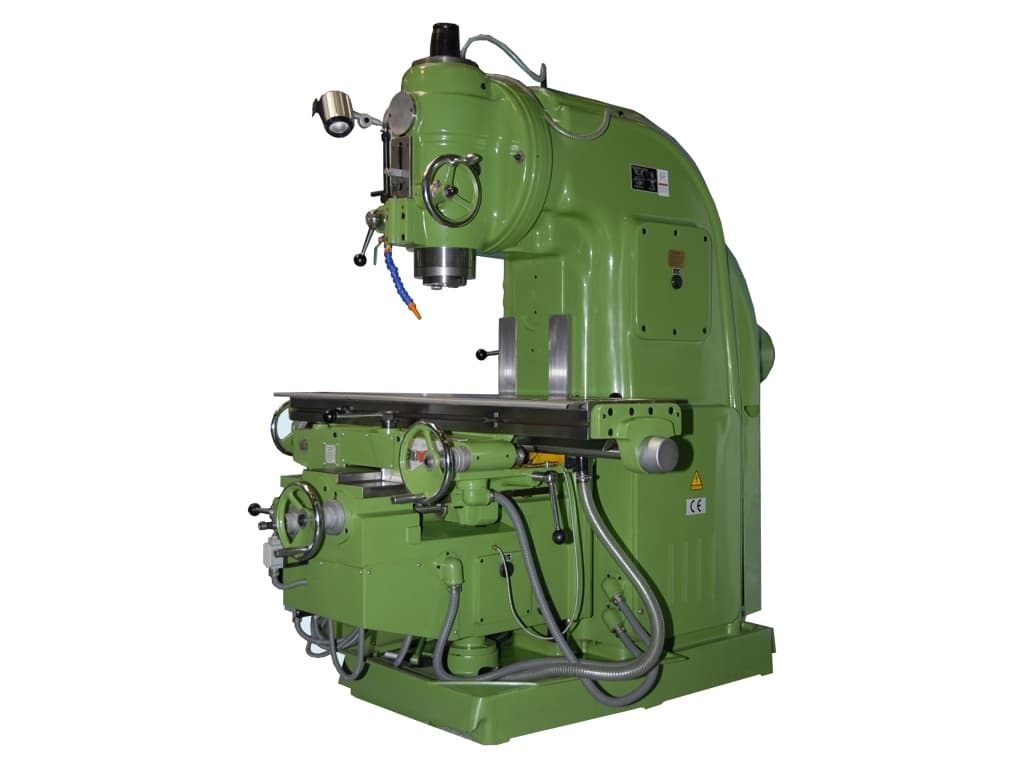

Вертикально-фрезерный станок Weida X5032
Артикул: weiWeida X5032
Вертикально-фрезерный станок Weida X5032
Вертикально-фрезерный станок Weida X5032 - это надежное и мощное оборудование, которое отлично подойдет для производства различных деталей из металла. Он обладает высокой производительностью и точностью обработки, что позволяет получать качественный результат.
Преимущества вертикально-фрезерного станка weida x5032:
- Мощный и надежный двигатель
- Высокая точность обработки
- Удобное управление и настройка
- Простота в обслуживании
- Долгий срок службы
Особенности вертикально-фрезерного станка weida x5032:
- Максимальная глубина фрезерования - 300 мм
- Максимальная ширина фрезерования - 120 мм
- Скорость шпинделя - 80-3800 об/мин
- Стол с возможностью поворота на 45 градусов
- Интегрированная система охлаждения
Вертикально-фрезерный станок Weida X5032 идеально подходит для производства деталей для машиностроения, авиапромышленности, судостроения и других отраслей промышленности. Он позволяет быстро и качественно выполнить различные виды обработки металла, что делает его незаменимым инструментом для производства.
Вертикально-фрезерный станок Weida X5032 имеет вертикальную ось шпинделя, коробку скоростей, коробку подач, возможность ускоренного перемещения по 3м осям. Наличие пиноли шпинделя может перемещать инструмент вдоль оси шпинделя при зажатом столе и консоли. Возможен поворот шпиндельной бабки вокруг горизонтальной оси +-45 градусов. Возможна обработка заготовок из стали, чугуна, цветных металлов, их сплавов и пластмасс. Аналог станков производства ЗФС (горьковского завода фрезерных станков) Инструмент вставляется в оправку и тяговым болтом фиксируется в шпинделе. Необходимая скорость выбирается вариатором, для облегчения ввода шестерен в зацепление есть функция толчок шпинделя. Количество скоростей шпинделя: 18. При включении оборотов шпинделя автоматически включается насос смазки коробки скоростей.
На станках Х5032 обрабатывают горизонтальные и вертикальные плоскости, пазы, уступы, отверстия и т.д. Мощность электродвигателя шпинделя, диапазон вращения шпинделя, реализуемый коробкой скоростей и высокая жесткость позволяют применять твердосплавный инструмент. Рабочий стол имеет возможность перемещения влево-вправо как от коробки подач, так и вручную. Ограничивающие кулачки помогут выключить подачу по нужной оси по достижения осью заданного положения. Подъем консоли может осуществляться рукояткой или двигателем подач.
Коробка скоростей станка Х5032 имеет 18 скоростей, выбор происходит при помощи вариатора. Возможность механического зажима одной или нескольких осей для уменьшения вибрации при обработке. ульты управления станком расположены на переднем к оператору торце рабочего стола справа и на колонне, рядом с вариатором скоростей шпинделя. Наличие функции контроля открытия дверей электрошкафа останавливает вращение шпинделя и подачу осей, что повышает безопасность эксплуатации. 2 аварийных грибка с разных сторон станка Х5032 позволяют уменьшить время реакции и уменьшить возможные последствия при возникновении аварийной ситуации.
Технические характеристики weida x5032
| Размер стола (д х ш), мм | 1320х320 |
| Ширина и количество т-образных пазов, мм х шт | 18х3 |
| Макс. вес заготовки, кг | 500 |
| Продольное перемещение, мм | 700 |
| Поперечное перемещение, мм | 255 |
| Вертикальное перемещение, мм | 350 |
| Диапазон продольной подачи, мм/мин | 23.5~1180/18 |
| Диапазон поперечной подачи, мм/мин | 23.5~1180/18 |
| Диапазон вертикальной подачи, мм/мин | 8~394/18 |
| Автоматическое продольное перемещение, мм | 680 |
| Автоматическое поперечное перемещение, мм | 240 |
| Автоматическое вертикальное перемещение, мм | 330 |
| Скорость быстрых продольных перемещений, мм/мин | 2300 |
| Скорость быстрых поперечных перемещений, мм/мин | 2300 |
| Скорость быстрых вертикальных перемещений, мм/мин | 770 |
| Количество шпинделей | 1 |
| Диапазон/ кол-во скоростей вертикального шпинделя | 30~1500/18 |
| Диапазон/ кол-во скоростей горизонтального шпинделя, об/мин | - |
| Конус вертикального шпинделя (7:24) | ISO50 |
| Конус горизонтального шпинделя (7:24) | - |
| Расстояние от оси верт. шпинделя до направляющих колонны, мм | 350 |
| Расстояние от торца верт. шпинделя до поверхности стола, мм | 60~410 |
| Расстояние от оси гор. шпинделя до поверхности стола, мм | - |
| Диаметр оправки инструмента, мм | 32, 50 |
| Максимальный угол вращения вертикальной фрезерной головки, град | +/-45 |
| Ход пиноли шпинделя, мм | 70 |
| Мощность э/д вертикального шпинделя, квт | 7.5 |
| Мощность э/д горизонтального шпинделя, квт | - |
| Мощность э/д подачи, квт | 1.5 |
| Мощность э/д подачи сож, квт | 0.125 |
| Потребляемая мощность станка, ква | 11 |
| Габаритные размеры х5032(д х ш х в), мм | 2294x1770x1904 |
| Масса нетто станка х5032, кг | 2800 |
| Масса брутто станка X5032, кг | 3500 |
