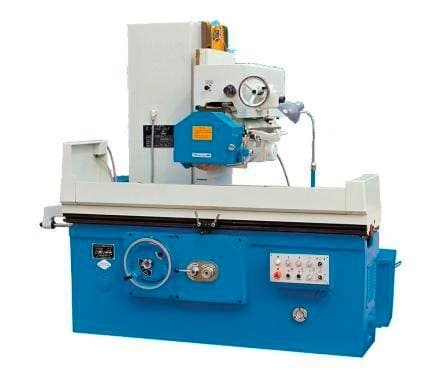

Универсальный плоскошлифовальный станок Weida M7130
Артикул: weiWeida M7130
Преимущества универсального плоскошлифовального станка Weida M7130:
- Высокое качество исполнения
- Надежность и долговечность
- Широкий диапазон настроек
- Простота в использовании
- Эффективное гарантийное обслуживание
Особенности универсального плоскошлифовального станка weida m7130:
- Мощность: 7,5 кВт
- Размер стола: 1000x300 мм
- Точность обработки: 0,005 мм
- Возможность работы с различными материалами
- Удобное управление и настройка
Универсальный плоскошлифовальный станок Weida M7130 предназначен для обработки различных поверхностей с высокой точностью и качеством. Он идеально подходит для производственных предприятий, занимающихся обработкой металлических и других материалов. Благодаря своей универсальности и надежности, этот станок позволит вам значительно увеличить производительность и качество выпускаемой продукции.
Универсальный плоскошлифовальный станок Weida M7130 предназначен для обработки плоских заготовок из стали, чугуна и цветного металла и т.д., любой формы и под любым углом, которые крепятся при помощи специальных зажимных приспособлений. Заготовки обычной формы, могут крепиться на магнитной плите, либо непосредственно на рабочем столе.
Станина, рабочий стол станка m7130
Закаленная станина станка отличается симметрией конструкции, поддерживается температурный режим масла для смазки направляющих, что сводит к минимуму вероятность деформации направляющих. На станке установлен рабочий стол с габаритными размерами 320 х 1000мм и со скоростью перемещения от 3 до 25 м/мин. Максимальное расстояние от оси шпинделя до поверхности рабочего стола - 575мм, минимальное – 135мм.
Предельная грузоподъемность стола (включая магнитную плиту) – 500кг. Горизонтальное перемещение шлифовальной бабки осуществляется посредством гидравлики и в ручном режиме. Вертикальное перемещение шлифовальной бабки выполняется в ручном режиме. Имеется опция быстрого подъема. Поперечное перемещение шлифовальной бабки осуществляется в автоматическом режиме и при помощи гидравлики. Имеется опция ручного зажима, что делает работу на станке простой и удобной.
Шлифовальная головка станка m7130
В шлифовальную головку может быть установлен шлифовальный круг с максимальными размерами Ø350 х ø127 х ø40мм (внешний диаметр х внутренний диаметр х толщина). Максимальное число оборотов круга в минуту – 1440. Диапазон непрерывной поперечной подачи: 0.6 – 3м/мин. Пределы поперечной подачи шпинделя на 1 двойной ход стола (бесступенчатое регулирование) от 3 до 30 мм.
Подача шлифовальной бабки в ручном режиме и при помощи гидравлики регулируется специальной рукояткой. В случае выбора гидравлической подачи при нажатии, либо при вытягивании стержня происходит смена направления подачи шлифовальной бабки. Так же предусмотрены ограничители продольной и поперечной подачи шлифовальной бабки в режиме гидравлической подачи. Ручная поперечная подача регулируется маховичком. Управление скоростью непрерывной подачи, скоростью толчковой подачи и величиной подачи производится одной рукояткой. Имеется панель управления электрическими компонентами станка.
Технические характеристики универсального плоскошлифовального станка dmtg m7130
| Характеристика | Значение |
|---|---|
| Размеры рабочего стола, мм | 1000x300 |
| Макс. размеры заготовки, мм | 1000х300x400 |
| Макс. масса заготовки, кг | |
| Макс.расстояние от оси шпинделя до поверхности стола, мм | 575 |
| Количество т обр. пазов, ширина, расстояние, мм | 3 |
| Размеры магнитной плиты, мм | 300х680 |
| Подачи | |
| Диапазон скоростей продольных перемещений, м/мин | 3~27 |
| Величина продольного перемещения, мм | 1110 |
| Поперечное перемещение, мм | 350 |
| Диапазон периодической подачи, мм/ход | 3~30 |
| Диапазон скоростей непрерывной поперечной подачи, мм/мин | 500~4500 |
| Деление маховичка вертикальная ось, мм | 0.01 |
| Вертикальная автоматическая подача, мм | |
| Подача вертикально за 1 оборот, мм | 1.29 |
| Величина вертикального перемещения, мм | 400 |
| Размеры шлифовального круга, мм | 350х40х127 |
| Скорость вращения шлифовального круга, об/мин | 1440 |
| Точность обработки | |
| Отклонение от параллельности на длине 300 мм | 0,005 |
| Шероховатость, мкм | Ra 0,63 |
| Мощность | |
| Мощность э/д главного движения, квт | 4.5 |
| Мощность э/д насоса гидростанции, квт | 3 |
| Мощность э/д подачи сож, квт | 0.120 |
| Потребляемая мощность станка, квт | 7.62 |
| Масса станка нетто, кг | 3500/ 4200 |
| Габаритные размеры станка дхшхв, мм | 2295х1673х2035 |
