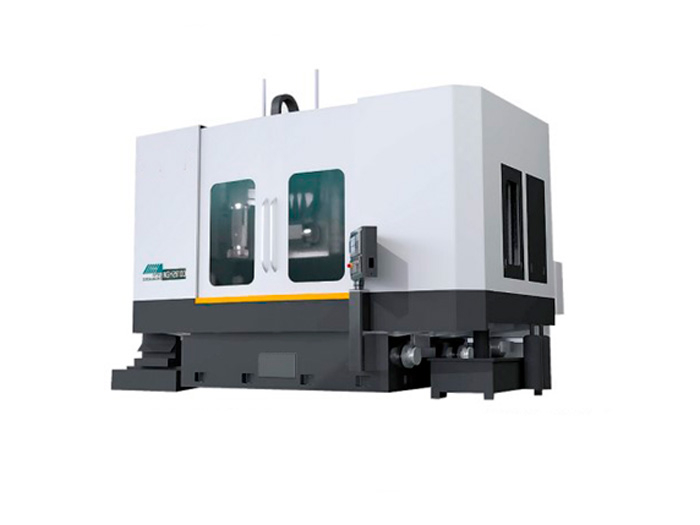

Высокоточный вертикальный круглошлифовальный станок с двумя головками MGK 28160 с ЧПУ
Артикул: moskrugloshlifovalnyy-stanok-s-dvumya-golovkami-mgk-28160
Особенности
• Основание станка представляет собой цельную сварную конструкцию с многоуровневыми сетчатыми перекладинами, что обеспечивает высокую жесткость всей конструкции. Колонна выполнена из высокопрочной плитной конструкции, с дном балки, установленной вертикально на основании, что обеспечивает полное контактное сопряжение и высокую прочность;
• Рабочий стол приводится в движение посредством крутящего момента, что обеспечивает плавное регулирование скорости. Круглошлифовальный станок оснащен прецизионной закрытой шпиндельной системой с использованием круговой линейки Heidenhain для бесконтактного считывания, что обеспечивает высокую точность;
• Ось X (поперечное движение шлифовальной головки) использует большую двойную рельсовую конфигурацию, с несколькими направляющими блоками с подшипниками качения, обеспечивающими высокоточную подачу. Ось Z (вертикальное движение шлифовальной головки) оснащена противовесом и настройкой высокого преднатяжения. Все оси оборудованы высокомощными серводвигателями, что обеспечивает высокую динамическую точность;
• Ось Z стандартно оснащена оптической шкалой для обеспечения точности позиционирования. Шпиндель расположен с обеих сторон: по умолчанию, левая сторона представляет собой вертикальный шпиндель, а правая — горизонтальный, с возможностью переключения. Обе конфигурации могут использоваться с моторизированными шпинделями или динамическими головками;
• Круглошлифовальный станок оснащен прецизионными линейными и угловыми контактными подшипниками, что обеспечивает точность до 0.002 мм. В высокоскоростном режиме работы точность достигает 0.001 мм. Для обеспечения стабильной работы станок снабжен масляным охладителем.
Технические характеристики MGK 28160
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Страна-производитель | КНР |
| Размер стола, мм | 1600 |
| Максимальный диаметр заготовки, мм | 1700 |
| Глубина внутреннего шлифования, мм | 500 |
| Максимальная нагрузка на стол, кг | 3000 |
| Диапазон наружного шлифования, мм | 1700 |
| Диапазон внутреннего шлифования, мм | 50-200/200-1600 |
| Частота вращения шпинделя, об/мин | 7000 |
| Ход по осям x/y/z, мм | -/-/600 |
| Повторяемость позиционирования по x, y осям, мм | 0.006 |
| Точность позиционирования по осям x/y/z, мм | 0.01 |
| Общая потребляемая мощность, квт | 100 |
| Мощность двигателя шпинделя, квт | 15 |
| Погрешность кругового движения, µ | 3 |
| Цилиндричность, µ | 4 |
| Длина, мм | 8000 |
| Ширина, мм | 4500 |
| Высота, мм | 4000 |
| Вес в упаковке, кг | 40000 |
.png)
