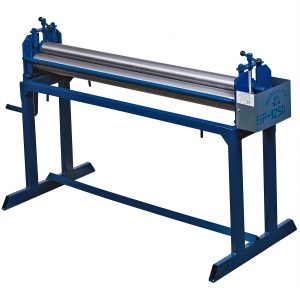

Вальцы ручные ВР-1000
Применение вр-1000
Вальцы трехвалковые ручные применяются на предприятиях любого размера.
При вращении приводной рукоятки вальцы приводятся в движение, и материал прокатывается по всей плоскости вальцов. Есть возможность быстрого съема верхнего вала с для извлечения заготовок.
Станок предназначен для формирования кругло-цилиндрических изделий:
- водостоков
- дымоотводов
- различных емкостей
Вальцы трёхвалковые ручные. устройство и принцип работы вр-1000
Вальцы трехвалковые ручные состоят из следующих основных частей:
- основание;
- щечки;
- откидная балка;
- прижимной вал;
- опорные валы;
- стяжные шпильки;
- прижимной винт;
- приводная рукоятка;
- фиксирующие гайки;
- кожух;
Установка вальцов
Вальцы трехвалковые ручные должны быть жёстко установлены на фундамент и закреплёны через специальные отверстия в раме четырьмя анкерными болтами. Глубина закладки фундамента под вальцы должна быть не менее 150 мм. Горизонтальная выверка вальцов при их установке производиться по уровню, установленному на базовой поверхности станины (точность установки 2 мм на 1000 мм длины).
Принцип работы
С помощью прижимных винтов 7 поднять вверх прижимной вал 4. Вальцуемый лист 11 расположить между опорными 5 и прижимным 4 валами рис.2 (заготовка должна располагаться параллельно валам). Далее одновременным вращением прижимных винтов 7 опускаем постепенно ( 1/2 оборота) прижимной вал 4 на величину, необходимую для начала формирования требуемого радиуса вальцевания. После каждого опускания прижимного вала 4 вальцуемый лист 11 прокатывается по всей плоскости с помощью вращения приводной рукоятки 8 механического привода (связанного с опорными валами через шестерни ).
Для извлечения заготовки из вальцов возвращаем прижимной вал 4 в верхнее положение с помощью вращения прижимных винтов 7. При необходимости снятия прижимного вала ослабляем фиксирующие гайки и поворачиваем откидную балку 3 на 180° и выводим из зацепления винт 7 подъёмного устройства.
Технические характеристики вр-1000
| Максимальная толщина листа вальцевании | 2 мм |
| Наибольшая длина вальцевания | 1000 мм |
| Диаметр верхнего вала | 70 мм |
| Количество валов | 3 шт |
| Габариты | |
| Длинна | 1440 мм |
| Ширина | 600 мм |
| Высота | 900 мм |
| Масса | 120 кг |
