Вайма пневматическая ВП18-3000
Артикул: del02-4622
Пневматическая вайма модели ВП17-3000 предназначена для склеивания рамных деревянных конструкций (как правило, оконные рамы, двери), а также щита и бруса сечением до 100 мм.
В вайме ВП18 фронтальные прижимы пневматические. Частое расположение прижимов обеспечивает равномерное распределение усилия по длине щита. Для склеивания древесины из узких длинных щитов или из небольших щитов в несколько рядов по длине необходимо докупить несколько фронтальных щитов. Максимальное усилие на один прижим составляет 1000 кгс в моделях ВП17 и ВП18 — отличие от ваймы модели ВП24, в которой максимальное усилие 1400 кгс. Прижимы перемещаются по длине ваймы, что позволяет равномерно распределить их по длине заготовки.
Применение
Серия ВП18 отлично впишется в парк оборудования как небольшого мебельного производства, так и крупной компании, занимающейся мебельным, оконным, дверным, домостроительным производство
Отличительные особенности
- Возможность перемещения её путём перестановки с одного рабочего места на другое и независимость от масштабов производства;
- Не требует специально подготовленного фундамента.
- Главные прижимы пневматические;
- Фронтальные прижимы пневматические;
- Опорные площадки перемещаются по высоте;
- Боковые прижимы для сборки окон и дверей;
- Главные прижимы перемещаются по длине.
Ваймы серии ВП18 прежде всего отличает идеальный баланс цены, оснащенности, качества комплектующих и сборки.
Частое расположение пневмоприжимов обеспечивает (при давлении в магистрали 10 МПа ) усилие до 4,2 тонн на один погонный метр склеиваемого щита и его равномерное распределение по длине щита. Данное усилие склейки позволяет склеивать щит толщиной до 100 мм, при этом указанное давление на 1 см2 склеиваемой поверхности составляет 4 кг, что удовлетворяет техническим условиям склейки древесины практически для всех клееных массивов.

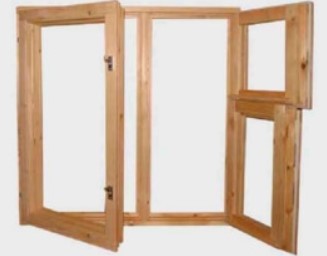

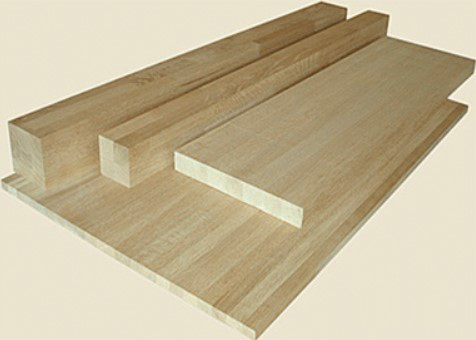

Получаемые изделия
Технические характеристики
| Модель | ВП18-3000 |
| Количество сторон | Одна |
| Размер рабочей зоны, мм | 100х1300х3000 |
| Количество вертикальных пневмоцилиндров | 10 |
| Количество боковых пневмоцилиндров | 2 |
| Количество боковых переставляемых упоров | 1 |
| Шаг перестановки опорных пяток по высоте, мм | 50 |
| Возможность перемещения вертикальных струбцин по длине | Имеется |
| Усилие пневмоцилиндра при давлении 10 бар, кгс | 1100 |
| Количество фронтальных откатных механических прижимов | 2 |
| Возможность отключения пневмоцилиндров | Имеется на всех пневмокамерах |
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
Конструктивные особенности
 |

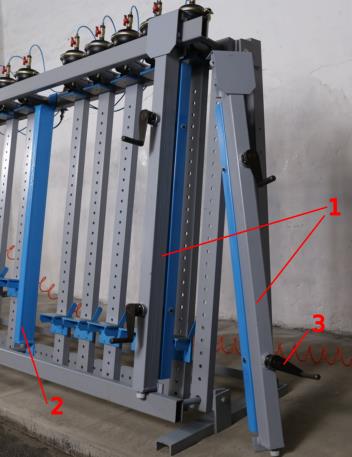

Два откатных винтовых фронтальных прижима (ФП) для выравнивания и удержания заготовок (1) Боковой переставляемый упор (2) Высота рабочей зоны 1300 мм, что позволяет клеить 2 щита стандарта 640 мм. Фронтальные прижимы откатываются по всей длине направляющих, полностью освобождая доступ к рабочей зоне и позволяя устанавливать дополнительные ФП, что важно при склеивании щитов тоньше 30 мм. Привод ФП осуществляется рукояткой-маховичком инерционного типа (3), что ускоряет процесс поджатия и делает его менее утомительным; ФП выполнены с применением двух винтов, что позволяет при склеивании тонких щитов значительно уменьшить свесы. Индивидуальные вентили для независимого отключения пневмоцилиндров |
 |

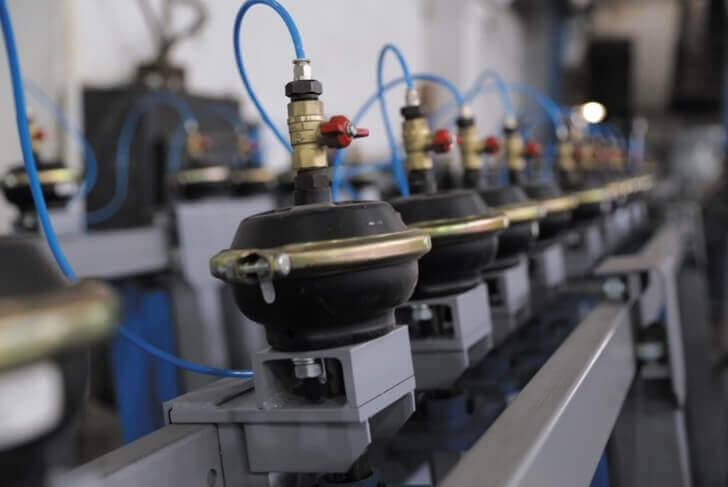

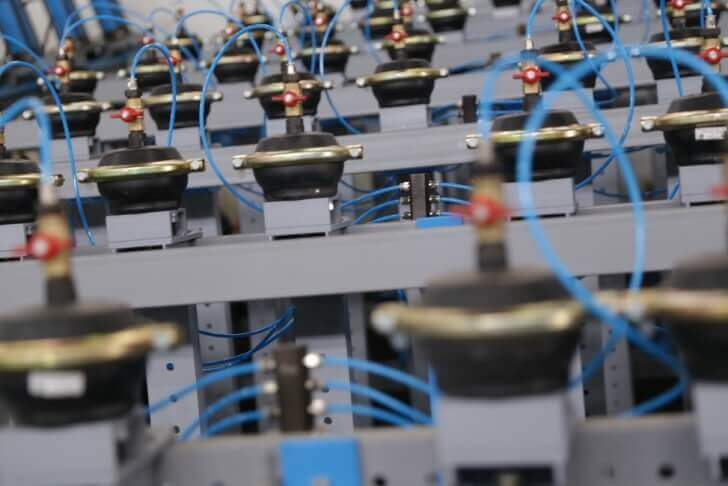

10 пневматических вертикальных струбцин, для удерживания заготовок в сжатом состоянии во время склеивания; Индивидуальные вентили для независимого отключения пневмоцилиндров. |
 |
Два боковых горизонтальных прижима; Конструкция выполнена симметричной. Боковые горизонтальные прижимы и упор могут устанавливаться как с левой, так и с правой стороны. |
 |
Нижние опорные пятки фрезерованы, что обеспечивает угол 90º, кроме того предусмотрена возможность компенсационной регулировки угла; Пятки переставляются с шагом 50мм. |
 |

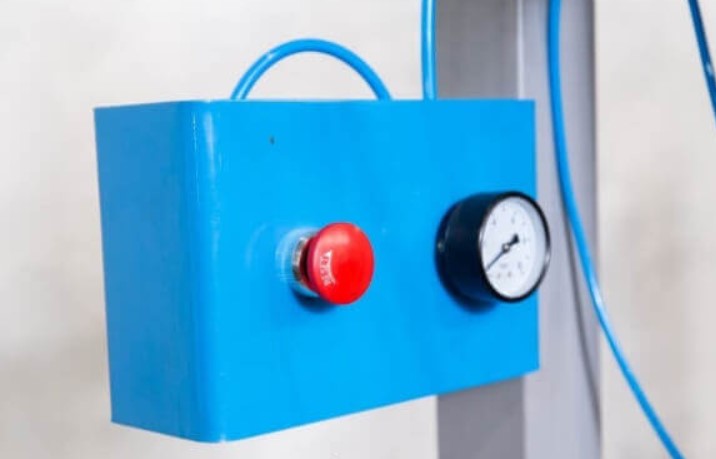

Кнопочный пневмораспределитель облегчает работу с ваймой; Манометр позволяет визуально контролировать рабочее давление в системе. |
 |
Ваймы всегда в наличии. Возможна отгрузка в день обращения. |
