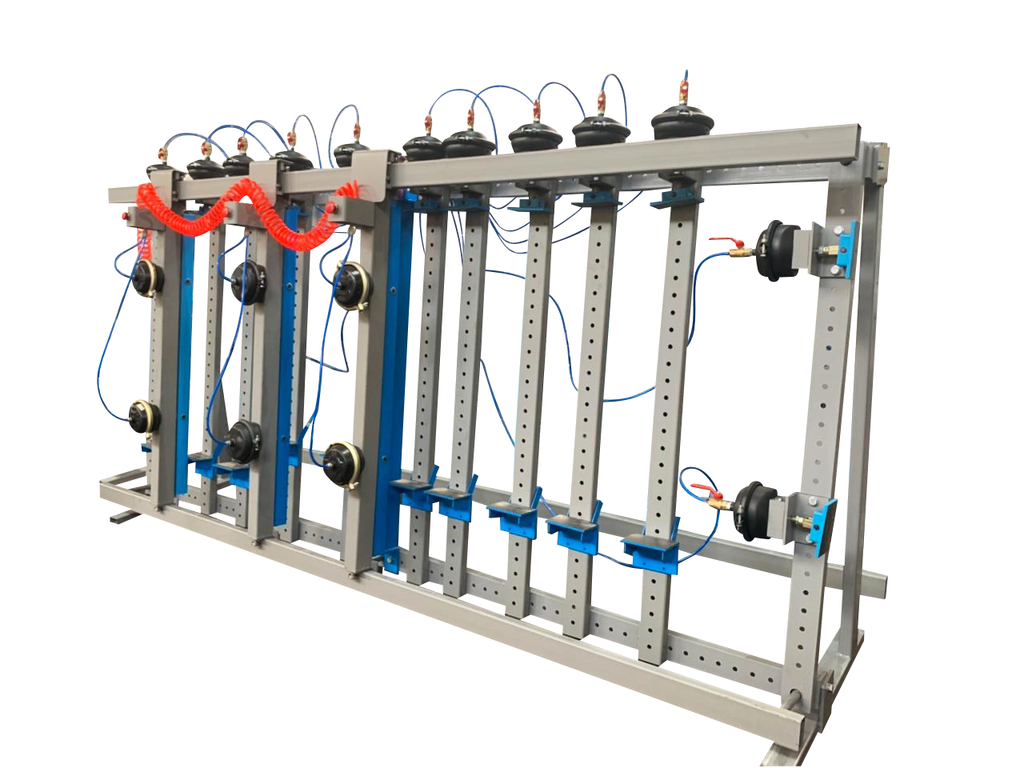

Вайма пневматическая ВП18-2400, ВП18-3000
Артикул: Вайма пневматическая ВП18-2400, ВП18-3000
Пневматическая вайма модели ВП18 предназначена для склеивания рамных деревянных конструкций (как правило, оконные рамы, двери), а также щита и бруса сечением до 100 мм.
В вайме ВП17 фронтальные прижимы механические, а в модели ВП18 — фронтальные прижимы пневматические. Частое расположение прижимов обеспечивает равномерное распределение усилия по длине щита. Для склеивания древесины из узких длинных щитов или из небольших щитов в несколько рядов по длине необходимо докупить несколько фронтальных щитов. Максимальное усилие на один прижим составляет 1000 кгс в моделях ВП17 и ВП18 — отличие от ваймы модели ВП24, в которой максимальное усилие 1400 кгс. Прижимы перемещаются по длине ваймы, что позволяет равномерно распределить их по длине заготовки.
Вайма для склейки собирается с 1 или с 2 рабочими зонами, а так же фронтальные прижимы устанавливаются механические (ВП17-3000, ВП17-2400) или пневматические (ВП18-3000, ВП18-2400).

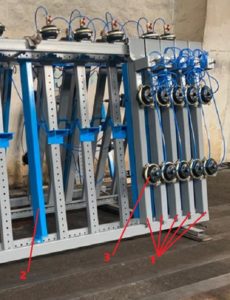

Отличительные особенности вайм серии ВП18
 |
|
 |
|
 |
|
 |
|
 |
|
 |
Ваймы всегда в наличии. Возможна отгрузка в день обращения. |

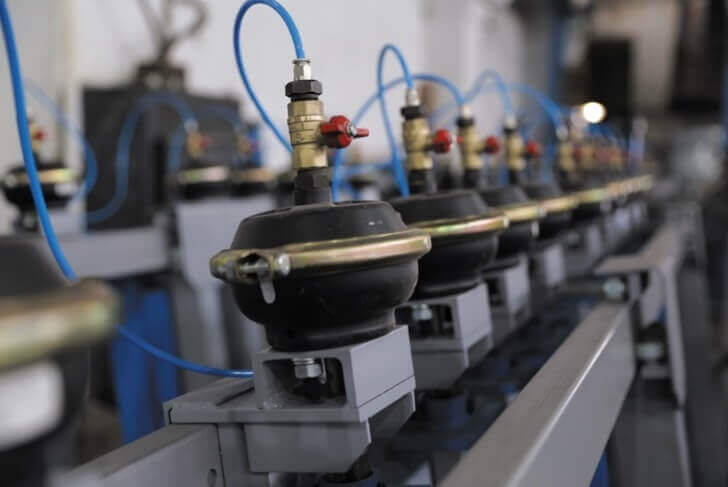

Пневматическое прессование
Максимальный размер собираемого изделия: 2 400 × 1 200 × 100 мм.

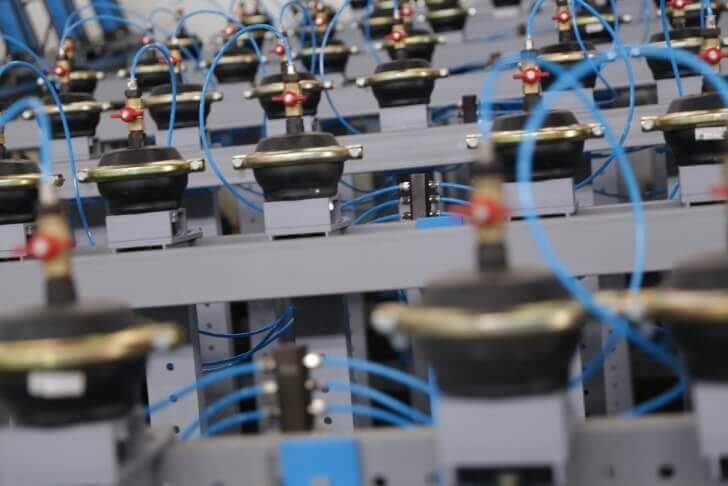

Частое расположение пневмоприжимов обеспечивает (при давлении в магистрали 10 МПа ) усилие до 4,2 тонн на один погонный метр склеиваемого щита и его равномерное распределение по длине щита. Данное усилие склейки позволяет склеивать щит толщиной до 100 мм, при этом указанное давление на 1 см2 склеиваемой поверхности составляет 4 кг, что удовлетворяет техническим условиям склейки древесины практически для всех клееных массивов.

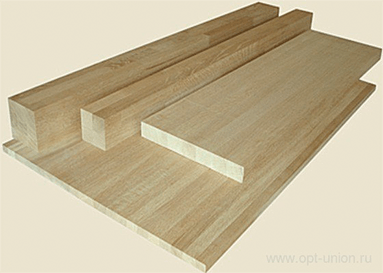

Получаемые изделия
 |
 |
Технические характеристики вайм серии ВП18
| ВП18-2400/3000 | ВП18-2400/3000-2 | |
| Количество сторон | Одна | Две |
| Размер рабочей зоны, мм | 100х1300х2400/ | 100х1300х2400/ |
| 100х1300х3000 | 100х1300х3000 | |
| Количество вертикальных пневмоцилиндров | 10 | 20 |
| Количество боковых пневмоцилиндров | 2 | 4 |
| Количество боковых переставляемых упоров | 1 | 2 |
| Шаг перестановки опорных пяток по высоте, мм | 50 | |
| Возможность перемещения вертикальных струбцин по длине | Имеется | |
| Усилие пневмоцилиндра при давлении 10 бар, кгс | 1100 | |
| Количество фронтальных откатных пневматических прижимов | 2 | 4 |
| Возможность отключения пневмоцилиндров | Имеется на всех пневмокамерах | |
| Габаритные размеры станка, Д х Ш х В мм | 2700/3300 | 2700/3300 |
| х900 х1800 | х1360 х1800 | |
| Масса, не более, кг | 370/430 | 690/810 |
Цены Вайм пневматических универсальных модели ВП18
| Исполнение | Розничная цена с НДС, руб | Особенности |
| Вайма пневматическая ВП18-2400 | 187 000,00 ₽ | Пневматические откатные фронтальные прижимы, базовые пневмокамеры |
| Вайма пневматическая ВП18-3000 | 192 500,00 ₽ | |
| Вайма пневматическая двухсторонняя ВП18-2400-2 | 374 000,00 ₽ | Двухсторонняя модель, две рабочие зоны на одном основании |
| Вайма пневматическая двухсторонняя ВП18-3000-2 | 385 000,00 ₽ |
Дополнительные опции Вайм пневматических универсальных модели ВП18
| Фронтальный прижим ВП18 (пневматический) | 23 000,00 ₽ |
| Разделение на 2 секции ВП | 12 000,00 ₽ |
| Увеличение прижимных площадок до 120 мм | 15 000,00 ₽ |
| Вертикальный пневматический прижим ВП17 | 11 000,00 ₽ |
| Вертикальный пневматический прижим ВП24 | 13 200,00 ₽ |
.png)
