Пресс гидравлический горизонтальный HSL-GP
(голосов 763)
Артикул: Пресс гидравлический горизонтальный HSL-GP
Вайма гидравлическая предназначена для склейки строительного и оконного бруса, стропильных конструкций, ламелей, балок. Равномерно распределяет усилие по плоскости прессования, обеспечивает высокое качество клеевого шва. Пресс для склейки применяется на предприятиях и цехах по производству строительного и оконного бруса, столярно-строительных изделий, предприятиях по изготовлению деревянных конструкций, сборных домов, каркасного домостроения, элементов отделки и т. д.
Преимущества модели:
- параметры рабочей зоны: длина 12400 или 13500 мм, высота — 1450 мм;
- наибольшая ширина пласти доски: 120…310 мм;
- усилие силовых гидроцилиндров регулируемое: до 14400 кгс (при давлении 110 бар) или до 19520 кгс при 160 бар;
- диаметр силовых гидроцилиндров: 125 мм;
- ход прижимной планки фронтального гидравлического прижима: 160 мм;
- усилие фронтального прижима, при давлении 20 бар: 1200 кгс;
- установка фронтальных прижимов: гидропривод;
- фиксация фронтальных прижимов: пневмопривод;
- гидростанция силовых гидроцилиндров: Бак 240 л, 5,5 кВт, 75 л/мин, 2-х секционный насос, 160 бар (ограничено 110 бар).
Конструктивные особенности пресса гидравлического горизонтального hsl-gp
 |
Многопоточная гидростанция с регулировкой давления. Автоматическое поддержание давления во время работы гидростанции. Давление в гидросистеме регулируется на гидростанции, в зависимости от ширины ламелей и породы дерева и обеспечивает удельное давление прессования от 3 до 10 кг/см2. Время выдержки под давлением (склеивания) определяют в зависимости от характеристик применяемого клея. |
 |

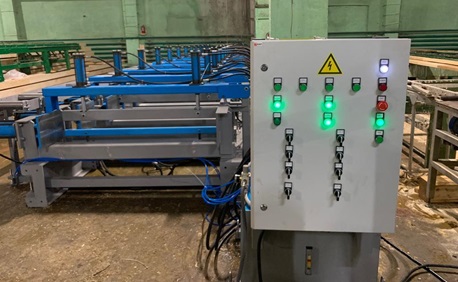

Управление рабочими органами пресса осуществляется кнопками, расположенными на шкафе управления. Контроллер позволяет задавать рабочий цикл (время сжатия и выдержки под давлением и отключения гидростанции в автоматическом режиме). |
 |

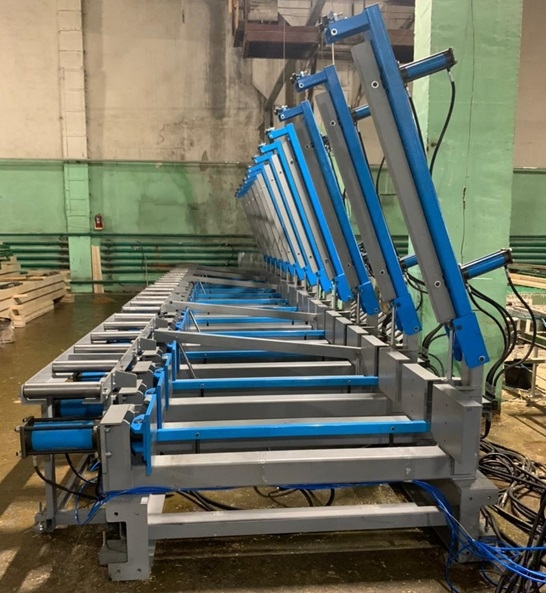

Для загрузки / выгрузки заготовок в зону прессования фронтальные прижимы поднимаются вертикально вверх, обеспечивая свободный доступ. |
 |
Заготовка подается из клеенаносящего станка по не приводному встроенному рольгангу. |
 |

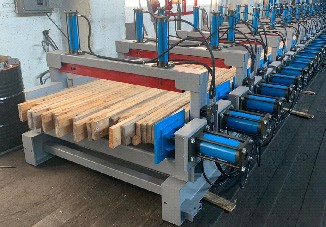

Операторы пресса загружают заготовки с нанесенными клеем по наклонным склизам с гидроприводом. После чего пакет опускается в зону прессования. |
 |
Для обеспечения центрирования заготовок задние упоры могут перемещаться вертикально с шагом 10 мм. |
 |

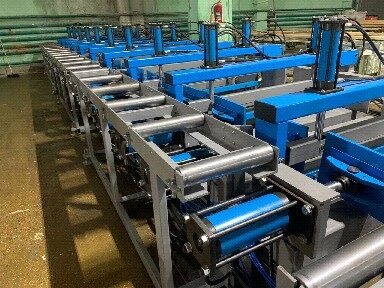

Пресс может быть, оснащен встроенными подъемными рольгангами для выкатывания бруса после склеивания. Дополнительно, может быть, поставлен в комплекте с приемными рольгангами 1500х2000. |
 |
Возможно исполнение пресса с отдельной сборкой пакета заготовок и последующей загрузкой в зону прессования по встроенному подъемному рольгангу. |
Технические характеристики на пресс гидравлический горизонтальный hsl-gp
| Параметр | HSL300-12.4GP | HSL300-13.5 GP |
| Наибольшая длинна, мм | 12400 | 13500 |
| Наибольшая ширина зоны прессования, мм | 1450 | |
| Наибольшая ширина пласти доски, мм | 120…310 | |
| Количество силовых гидроцилиндров, шт | 24 | 26 |
| Усилие силовых гидроцилиндров, кгс | Регулируемое до 14400 (при давлении 110 бар) до 19520 при 160 бар | |
| Диаметр силовых гидроцилиндров, мм | 125 | |
| Раздельное управление секциями | 2 секции | |
| Количество подъемных фронтальных прижимов (на каждом по 2 гидроцилиндра) | 12 | 13 |
| Усилие фронтального прижима, при давлении 20 бар, кгс | 1200 | |
| Ход прижимной планки фронтального гидравлического прижима прижима, мм | 160 | |
| Установка фронтальных прижимов | гидропривод | |
| Фиксация фронтальных прижимов | пневмопривод | |
| Рольганг внутри пресса: неприводной подъемный | опция | |
| Гидростанция силовых гидроцилиндров | Бак 240 л, 5,5 кВт, 75 л/мин, 2-х секционный насос, 160 бар (ограничено 110 бар) | |
| Габаритные размеры станка, д х ш х в мм (без гидростанции) | 12600х2200х1300 | 13700х2200х1300 |
| Масса, не более, кг | 12 400 | 13 500 |
Цены на комплектации
| Исполнение | Стоимость, рублей |
| Hsl300-12.4gp | 4 000 000 |
| Hsl300-13.5gp | 4 400 000 |
| Hsl300-12.4gn (неподъемные фронтальные прижимы) | 3 500 000 |
| Hsl300-13.5gn (неподъемные фронтальные прижимы) | 3 900 000 |
| Встроенный подъемный не приводной рольганг | 500 000 |
| Приемный рольганг 1500х2000 | 100 000 |
