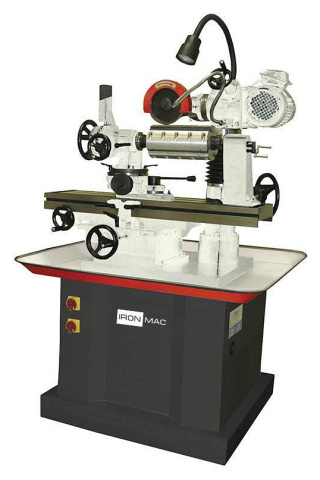

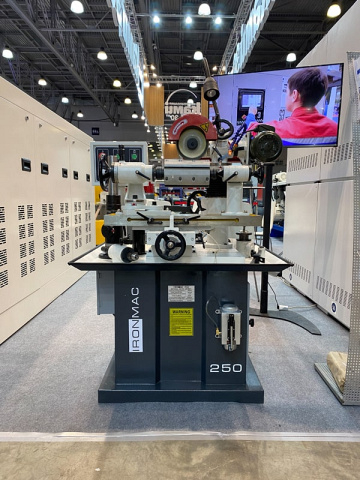

Универсальный заточной станок IRONMAC 250
(голосов 763)
Артикул: 102132501
Станок предназначен для заточки многозубого режущего инструмента применяемого в деревообработке - насадные фрезы, строгальные головки, дисковые пилы и концевые фрезы (хвостовые фрезы и сверла).
ОБЛАСТЬ ПРИМЕНЕНИЯ IRONMAC 250
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются насадные фрезы, строгальные головки, концевые фрезы.
СХЕМА ОБРАБОТКИ IRONMAC 250
 |
Насадные фрезы с тв.сплавными напайными пластинами |
 |
Цельно-затылованные насадные фрезы |
 |
Строгальные головки |
 |
Концевые фрезы |
 |
Строгальные ножи |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ IRONMAC 250
 |
Станина Надежная массивная станина обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента. |
 |
Направляющие Направляющие изготовлены из высокопрочных износостойких сталей. Обеспечивают плавность хода рабочего стола и следовательно высокую точность заточки. |
 |
Рабочий ход заточки Перемещение рабочего стола осуществляется за счет передачи шестерня-зубчатая рейка, тем самым обеспечивается плавность перемещения заточного стола и процесс заточки. |
 |
Ограничители хода рабочего стола Ограничители хода рабочего стола представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола - это значительно экономит время заточки и увеличивает производительность станка. |
 |
Настройка съема Поперечное перемещение стола осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,05 мм. |
 |

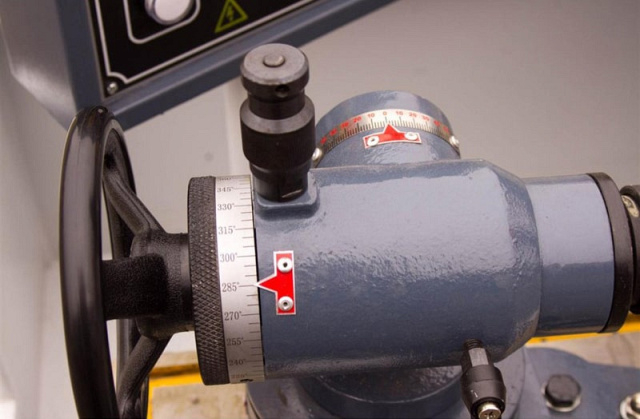

Делительная головка Делительная головка оснащена высокоточными насечными лимбами и имеет два типа настройки на угол заточкидискретную (с фиксированным шагом 15°) и бесступенчатую (по шкале на определенный угол). Наклон и поворот заточного узла осуществляется по шкале при помощи маховика, что делает удобным процесс настройки станка перед заточкой. Оправка для насадных фрез оснащена необходимыми переходными кольцами для всех посадочных диаметров фрез. Задний поддерживающий центр позволяет затачивать тяжелые строгальные головки длиной до 250 мм. Наклон и поворот заточного узла осуществляется по шкале при помощи маховика, что делает удобным процесс настройки станка перед заточкой. |
 |
Настройка высоты заточного узла Подъем заточного узла осуществляется при мощи маховика за счет передачи винт-гайка, что гарантирует точность настройки станка перед заточкой. Подвижная часть механизма подъема защищена гофрокожухом, предотвращающим попадание абразивной пыли в смазывающие его части. |
 |
Заточка с использованием СОЖ Заточка осуществляется с использованием СОЖ, что повышает качество заточки, препятствует перегреванию напайки и увеличивает ресурс круга. Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволя заменять отработанную охлаждающую жидкость. |
 |
Приспособление для заточки дисковых пил с твердосплавными напайками Приспособление для ручной заточки дисковых пил позволяет затачивать пилы диаметром до 500 мм. Контроль угла заточки, съема, шага и высоты зубьев осуществляется визуально. |
 |
Приспособление для заточки ножей Приспособление для заточки ножей представляет плиту с зажимными струбцинами. Приспособление позволяет затачивать ножи с прямолинейной кромкой до 300 мм. Приспособление зажимается на валу стандартной делительной головки, благодаря чему установка угла заточки осуществляется по градуированной шкале, что обеспечивает точность заточки. |
 |

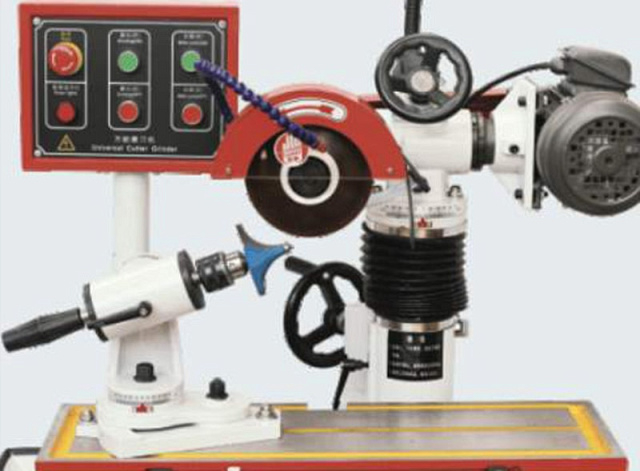

Приспособление для заточки концевых фрез Приспособление для ручной заточки концевых фрез представляет собой державку с зажимным 3-х кулачковым патроном. Приспособление позволяет затачивать концевые фрезы диаметром 3-13 мм. Контроль угла заточки, съема и высоты зубьев осуществляется визуально. |
 |
Централизованная система смазки Централизованная система смазки обеспечивает своевременную подачу смазывающего материала к узлам трения. Тем самым повышается срок эксплуатации оборудования. |
 |
Заточка фрез для сращивания Специальное приспособление с задним поддерживающим центром позволяет затачивать наборные фрезы для сращивания длиной до 180 мм. |
 |
Концентрат охлаждающей жидкости (СОЖ) Поставляется в канистрах емкостью 20 л. При смешивании с водой образует эмульсию – смазывающую охлаждающую жидкость (СОЖ). Обладает одновременным смазывающим и охлаждающим эффектом, что защищает затачиваемый инструмент и заточной узел от перегревания и коррозии и как следствие обеспечивает качество заточки. |
Технические характеристики IRONMAC 250
| Характеристика | Значение |
|---|---|
| Макс. ход рабочего стола, мм | 260 |
| Диаметр хвостовика концевого инструмента, мм | 3 - 13 |
| Макс. длина инструмента, мм | 250 |
| Макс. наружный диаметр насадного инструмента, мм | 300 |
| Диаметр устанавливаемых пил, мм | 500 |
| Макс. размер насадных фрез, мм | 300 x 250 |
| Макс. размеры плоских ножей (L x B), мм | 200 x 40 |
| Макс. диаметр шлифовального круга, мм | 150 |
| Размеры алмазного шлифовального круга, мм | 150 x 32 |
| Частота вращения шлифовального круга, об/мин | 3500 |
| Суммарная мощность, кВт | 0,7 |
| Мощность электродвигателя шлифовального круга, кВт | 0,7 |
| Напряжение, В | 380 |
| Длина, мм | 800 |
| Ширина, мм | 850 |
| Высота, мм | 1500 |
| Вес, кг | 275 |
| Заказать | — |
