Угловая пилорама Триумф 2У-500
Артикул: trium14710
В лесопильной отрасли дисковые пилорамы (также известные как бревнопильные станки или круглопильные станки для продольной распиловки) занимают лидирующие позиции благодаря оптимальному балансу производительности и качества реза. Целесообразность их применения обусловлена необходимостью быстрого и точного раскроя бревна на обрезные пиломатериалы с высоким выходом готовой продукции. В отличие от ленточных или рамных пилорам, дисковое оборудование обеспечивает стабильную геометрию пропила, минимальную шероховатость поверхности и возможность работы с мёрзлой древесиной и твёрдолиственными породами без потери скорости пиления.

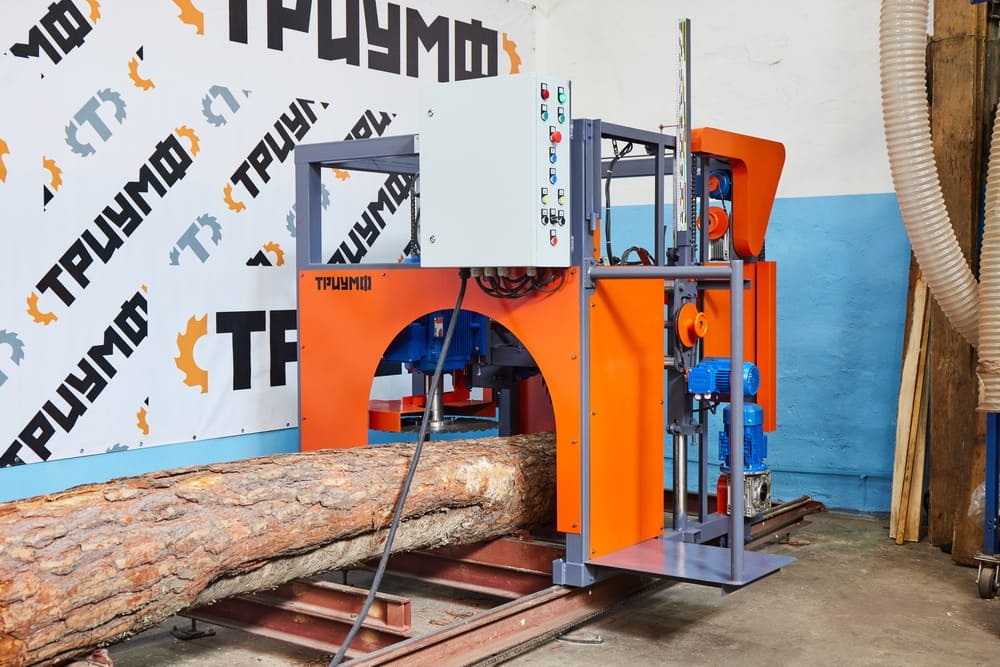

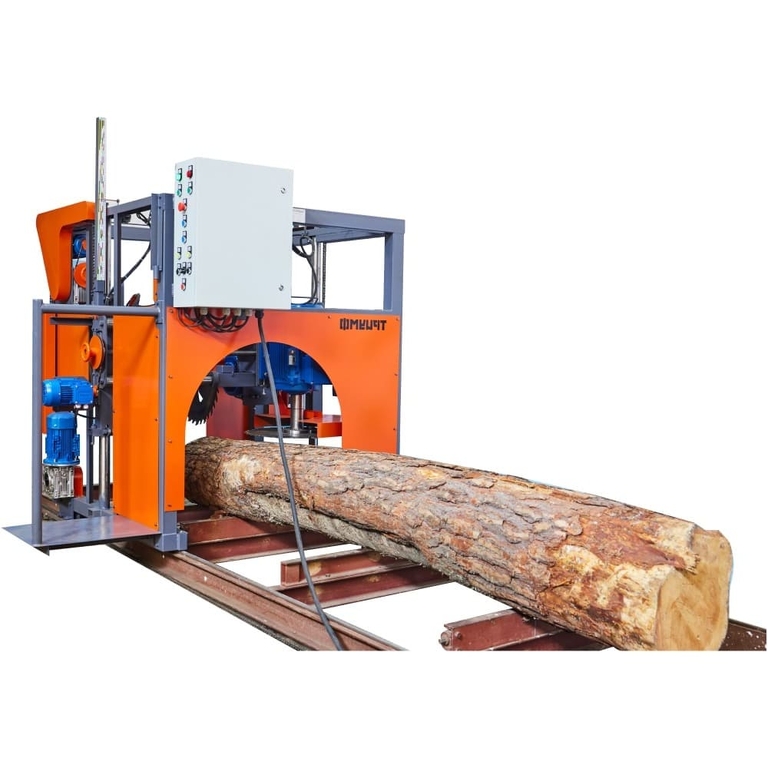

Дисковые пилорамы углового пиления «ТРИУМФ» 2У-500 предназначенадля производства обрезного пиломатериала из бревен диаметром до 900 мм. Пилорама включает в себя направляющие рельсового типа, горизонтально закрепленные на прочном основании и портал пилорамы, на котором установлены пильная каретка и кабина оператора с электрошкафом управления.
Применяемый инструмент – дисковые пилы, установленные на пильной кареткевзаимно – перпендикулярно. Распиловка на дисковой пилораме производится в горизонтальной и вертикальной плоскости одновременно при перемещении порталапо рельсовым направляющим вдоль неподвижно закрепленного бревна. Распиловка осуществляетсякак в прямом, так и в обратном направлении движения портала, т.е. отсутствует «холостой» обратный ход.
Вертикальное перемещение пильной каретки по направляющим скалкам осуществляется через цепную передачу электроприводом. В горизонтально-поперечном направлении блок дисковых пил выставляется винтовой парой при помощи электропривода. Передвижение портала по направляющим задается через цепную передачу электроприводом. При распиловке оператор перемещается вместе с пилорамой в специальной кабине.

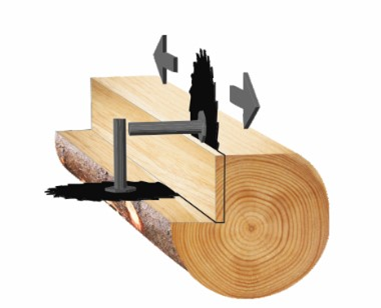

СХЕМА ОБРАБОТКИ:
Конструктивные особенности 2U 500
 |
ЭЛЕКТРОМЕХАНИЧЕСКАЯ ПОДАЧА В базовом исполнении станок оснащен электромеханической подачей, что упрощает работу, делает ее более безопасной и повышает производительность |
 |
1 ОПЕРАТОР На станке может работать 1 оператор |
 |
УСИЛЕННАЯ СТАНИНА (12шв) Более тяжелая и жесткая станина, позволяет без труда работать с бревнами большого диаметра |
 |
КАЧЕСТВО ПРОДУКЦИИ Дисковое качество пиления. Геометрия доски идеальная без «волны» |
 |
РАДИАЛЬНЫЙ РАСПИЛ Высокий % выхода радиальной доски. Стоимость радиальной доски выше |
 |
ОЧИСТКА НАПРАВЛЯЮЩИХ Система очистки направляющих препятствует налипанию опилок и смещению пильного узла, что положительно сказывается на качестве получаемой доски |
 |
(ОПЦИЯ) ВИНТОВОЙ ЗАЖИМ Узел зажима представляет собой винтовой механизм, привовящийся в движение специальной съемной рукояткой вручную . При вращении винта зажимные клыки сводятся к центру направляющих пилорамы (для угловых станков к точке смещенной от центра на 140 мм), тем самым центрируя бревно . Зажимные клыки имеют возможность регулировки в вертикальной плоскости от 35 до 65 мм., для установки размера остаточного горбыля |
Угловая пилорама триумф 2у-500 основные технические характеристики
| Максимальный диаметр обрабатываемого бревна | 900 мм |
| Максимальная длина обрабатываемого бревна | 6000 мм |
| Диаметр устанавливаемых пил | гор. 550/верт. 500 мм |
| Диаметр посадки пилы | гор. 30/верт. 50 мм |
| Мощность электродвигателя обрабатываемого узла | 2х11 кВт |
| Мощность электродвигателя узла подъема | 0,55 кВт |
| Мощность электродвигателя горизонтального перемещения пильного узла | 0,37 кВт |
| Мощность электродвигателя узла подачи (продольного перемещения заготовки) | 1,1 кВт |
| Скорость пиления | до 33 м/мин |
| Длина станка | 1760 мм |
| Ширина станка | 2100 мм |
| Высота станка | 2200 мм |
| Масса станка | 1300 кг |
