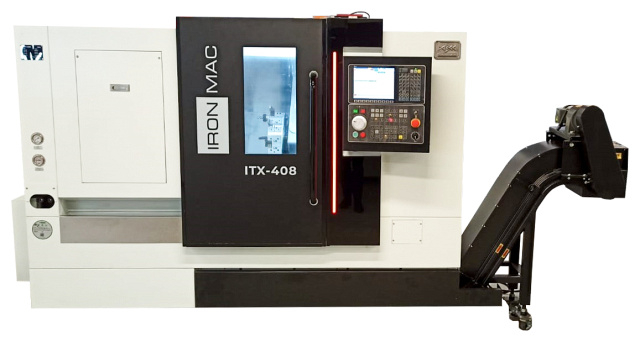

Токарный станок с наклонной станиной с ЧПУ IRONMAC ITX-408 HCNC
Артикул: 9669358itx_408_hcnc
Токарные станки с наклонной станиной серииITX-408 / 510 HCNCпредназначены длякомплексной обработки*сложных по конфигурации деталей и стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения. На токарном станке ITX-408 / 510 HCNC возможно выполнение таких операций как: Токарные станки с наклонной станиной серииITX-408 / 510 HCNCприменяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов. * Токарная обработка выполняется за счет сочетания двух основных движений - вращение заготовки, закрепленной в патроне и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.
Область применения IRONMAC ITX-408 HCNC
Токарные станки с наклонной станиной серииITX-408 / 510 HCNCприменяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов. Машиностроение Авиационная промышленность Автомобильная промышленность Двигателестроение
Схемы обработки IRONMAC ITX-408 HCNC
 |
Осевое сверление |
 |
Развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности IRONMAC ITX-408 HCNC
 |

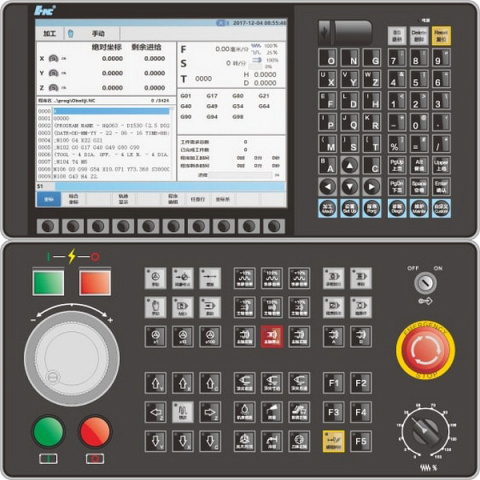

Система ЧПУ В базовой комплектации устанавливается система ЧПУ HNC808DiT: |
 |
Станина Цельнолитая наклонная станина из серого чугуна высокого качества марки Meehanite. Наклон станины в 45° обеспечивает оптимальное распределение нагрузки, прочную поддержку револьверной головки в процессе резания. Поглощает вибрации при силовом точении стальных деталей в закалённом состоянии с твердостью до 45 HRC. Максимально быстро отводит стружку из зоны резания. Гарантия высокой стабильности, высокой жесткости и стабильность качества массового продукта в процессе работы. |
 |
Шпиндель На станке установлен высокоточный, жесткий шпиндель с усилением путём комбинирования подшипников. В шпинделе установлены как роликовые радиальные так и шариковые упорные подшипники для достижения максимальной жёсткости при высоких нагрузках без потери. |
 |

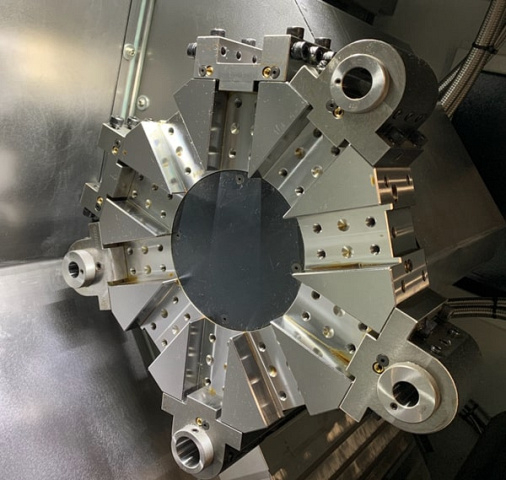

Револьверная голова Для получения наилучших показателей жёсткости на станке установлена гидравлическая револьверная на 8 / 12 позиций. Вращение револьверной головы осуществляется гидравликой, которая обеспечивает плавность хода, наибольшую выходную мощность, стабильность и жёсткость при повышенных нагрузках на инструмент. |
 |
Инструментальные блоки Револьверная голова комплектуетсяOD-инструментальными блоками для наружного точения,ID-под расточной инструмент с круглым сечением и блоком для U-образного сверла с внутренним подводом СОЖ, непосредственно через инструмент. Инструментальные блоки служат для фиксации режущего инструмента разного профиля и назначения. В блоках предусмотрена подача СОЖ. |
 |
Роликовые направляющие Основные перемещения инструментального суппорта по осям Z и X осуществляется по роликовым направляющим качения серии RG фирмыHIWIN(Тайвань). Обладают сверхвысокой жёсткостью и грузоподъёмностью. |
 |
Конвейер для удаления стружки В стандартной комплектации встроен конвейер ленточного типа известного производителяDS(Китай). Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки. |
 |
Автоматическая система смазки Автоматическая система смазки фирмыCNP(Китай) обеспечивает централизованную своевременную смазку по основным движущимся элементам - ШВП, направляющим, подшипникам, что сокращает в разы их износ. Установка времени впрыска осуществляется через контроллер панели ЧПУ. Система смазки компактно встроена в корпус станка. Оповещение на панели оператора об минимальном уровне или окончании масла в резервуаре. |
 |
Гидравлическая станция В станке вмонтирована компактная гидравлическая станция. Используются для работы гидроприводов зажима токарного патрона, револьверной головы и задней бабки. Рабочее давление в системе 2 - 3 МПа. Регулировка давления осуществляется в ручном режиме. Это позволяет своевременно корректировать возможные скачки давления. |
 |
Автоматическая задняя бабка Предназначена для фиксации и поддержки длинных, а также тяжелых заготовок, при обработке в центрах. Перемещается по широким направляющим скольжения прямоугольного сечения, что обеспечивает высокую жёсткость и точность при обработке на тяжелых режимах резания. Задняя бабка приводится в движение с помощью каретки револьверной головки. |
Комплектация IRONMAC ITX-408 HCNC
Стандартная
|
|
 |
|
 |
Гидравлический 3-х кулачковый патрон - 8" (210 мм) |
|
Шпиндель с ременной передачей – 3000 об/мин, мощность 11 / 15 кВт (Тайвань) |
|
|
|
|
 |
|
 |
|
|
|
 |
|
|
|
 |
|
 |
|
 |
Технические характеристики IRONMAC ITX-408 HCNC
| Характеристика | Значение |
|---|---|
| ЦЕНА | 3 907 183 ₽ |
| ЦЕНА ПО АКЦИИ | 3 560 525 ₽ |
| Макс. диаметр вращения, мм | 400 |
| Макс. диаметр точения, мм | 310 |
| Макс. длина точения, мм | 450 |
| Макс. диаметр прутка, мм | 52 |
| По оси X, мм | 200 |
| По оси Z, мм | 500 |
| Конус | A2-6 |
| Частота вращения шпинделя, об/мин | 3000 |
| Диаметр отверстия шпинделя, мм | 62 |
| Размер патрона, дюйм | 8 |
| Ускоренная подача по оси X, м/мин | 25 |
| Ускоренная подача по оси Z, м/мин | 25 |
| Размер державки инструмента, мм | 25 |
| Размер державки расточного резца, мм | 40 |
| Точность позиционирования, мм | 0,007 / 0,007 |
| Повторяемость, мм | 0,003 / 0,003 |
| Перемещение задней бабки, мм | 300 |
| Конус пиноли задней бабки | МТ5 |
| Ход пиноли задней бабки, мм | 80 |
| Диаметр пиноли задней бабки, мм | 88 |
| Двигатель привода главного шпинделя, кВт | 11 |
| Крутящий момент главного шпинделя, Нм | 105 |
| Двигатель приводного инструмента, кВт | нет |
| Крутящий момент приводного инструмента, Нм | нет |
| Количество инструментов, шт. | 8 |
| Система ЧПУ | HCNC |
| Угол наклона станины, град. | 45 |
| Тип направляющих | качения |
| Приводной инструмент | нет |
| Ось Y | нет |
| Длина, мм | 3080 + 2520 (конвейер) |
| Ширина, мм | 2010 + 770 |
| Высота, мм | 2120 + 1580 |
| Вес, кг | 3800 + 300 |
