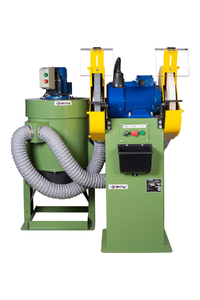

Станок точильно-шлифовальный ТШ-3ДБ-П
Артикул: ros ТШ-3ДбП
Станок точильно-шлифовальный ТШ - 3ДБ-П - это высокоточное оборудование, специально разработанное для точного и качественного обработки различных материалов.
Преимущества товара:
- Высокая точность шлифования
- Продолжительный срок службы
- Простота в использовании
- Надежность и стабильность работы
Особенности товара:
- Мощность: 3 кВт
- Область применения: металлообработка, деревообработка
- Размеры: 1200x800x1200 мм
- Вес: 350 кг
Назначение товара:
Станок ТШ - 3ДБ-П идеально подходит для производства металлических и деревянных деталей с высокой точностью.
Сферы применения:
Этот станок может использоваться в различных отраслях промышленности, таких как машиностроение, авиационная промышленность, судостроение, мебельное производство и другие.
Станки точильно-шлифовальные двухсторонние серии ТШ предназначены для обработки изделий из металлических и неметаллических материалов при помощи абразивных кругов.
Станки точильно-шлифовальные могут использоваться в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п.
Станки точильно-шлифовальные изготавливаются в исполнении УХЛ для категории размещения 4 по ГОСТ 15150. Эксплуатация станков допускается в закрытых помещениях при температуре окружающего воздуха от +5°С до +40°С и относительной влажности не более 75%.
Станки точильно-шлифовальные изготавливаются по ТУ 3813-006-22736285-2008 и соответствуют ГОСТ 12.3.028-82, ГОСТ 12.2.009, ГОСТ Р 50786, ГОСТ Р ЕН 13218.
В комплект поставки входят круги шлифовальные (2 шт.), светильник.
Обозначения маркировки новой модификации станков серии тш
- Р — Вращение кругов на валу происходит от двигателя через клиноременную передачу
- Д — Круги установлены непосредственно на валу двигателя
- Б — На станок установлен концевой выключатель для блокировки двигателя при поднятии защитного экрана
- П — Станок поставляется совместно с пылеулавливающим агрегатом ПУАМ
Преимущества
- Эргономичная конструкция.
- Регулировка упоров в горизонтальном и вертикальном положении.
- Установлены съемные металлические емкости для воды, предназначенные для охлаждения обрабатываемых заготовок.
- Все станки серии ТШ оборудованы светильниками с гибкой ножкой, питание которых происходит от электросети на 24В, что соответствует требованиям Технике Безопасностии.
- Предусмотрены выходные патрубки в защитных кожухах станка для подключения вытяжной вентиляции и отвода пыли.
На станок установлен концевой выключатель для блокировки двигателя при поднятии защитного экрана. Регулировка упоров по горизонтали и вертикали обеспечивает удобную работу на станке. Установлены съемные металлические ёмкости для охлаждающей жидкости. Шлифовальные круги установлены непосредственно на валу двигателя. Защитные кожуха имеют выходные вентиляционные патрубки для подключения пылеотсосов, позволяющих фильтровать воздух от абразивной пыли в рабочей зоне оператора.
Станки точильно-шлифовальные изготовляются по ТУ 3813-006-22736285-2008
Комплект поставки
- Станок в сборе
- Круг шлифовальный 400х40х127 — 2 шт.
- Концевой выключатель
- Разъем «Вилка-Розетка»
- Светильник с гибкой ножкой (напряжение 24В)
- Паспорт
Тш - 3дб технические характеристики
| Шлифовальные круги | |
| Наружный диаметр | 400 мм |
| Ширина | 40 мм |
| Посадочный диаметр | 127 мм |
| Основные характеристики | |
| Расстояние между шлифовальными кругами по осям | 452 мм |
| Высота центров кругов от основания | 950 мм |
| Класс неуравновешенности | кл.2 или кл.1 |
| Окружная скорость при максимальном диаметре шлифов. круга | 20 м/с |
| Частота вращения шпинделя | 1000 об/мин |
| Электродвигатель: | |
| Номинальная мощность | 3,0 кВт |
| Частота вращения ротора | 1000 об/мин |
| Напряжение | 380 В |
| Частота | 50 Гц |
| Габариты | |
| Длина | 620 мм |
| Ширина | 560 мм |
| Высота | 1250 мм |
| Масса | 145 кг |
| Надежность | |
| Срок службы | 15 лет |
| Срок службы защитных экранов, не более | 2 лет |
| Срок службы до первого капитального ремонта | 9 лет |
| Ресурсы поточности в отработанных тыс. час. | 19,4 |
| Условия эксплуатации | |
| Климатическое исполнение по гост 15150-69 | УХЛ4 |
| Температура окружающей среды | от +1 до +40 ºС |
| Влажность воздуха при +25 ºс | 80% |
| Атмосферное давление | от 650 до 800 мм рт.ст. |
Пылеулавливающий агрегат ПУАМ основные характеристики
Пылеулавливающий агрегат пуам
Применение
Пылеулавливающий агрегат предназначен для промышленного использования, для удаления и очистки воздуха от промышленной пыли, образующейся при работе заточных, шлифовальных станков.
Особенности
- В холодное время года тёплый воздух остаётся в помещении;
- Не требует специально оборудованного места;
- Простота при подготовке к работе и обслуживании;
- Устойчивая конструкция;
- Малошумное устройство.
| Производительность | 1200 м3/час |
| Количество лопастей крыльчатки | 6 шт |
| Степень очистки, не менее | 99% |
| Средний медианный размер улавливаемых частиц | 10 мкм |
| Диаметр входа в вентилятор | 120 мм |
| Площадь фильтрования | 1,22 м |
| Корректированный уровень звуковой мощности, не более | 80 Дб |
Электродвигатель:
| Номинальная мощность | 1,1 кВт |
| Частота вращения ротора | 2870 об/мин |
| Напряжение | 380 В |
| Частота | 50 Гц |
Габариты
| Длина | 785 мм |
| Ширина | 415 мм |
| Высота | 1295 мм |
| Масса | 55 кг |
.png)
