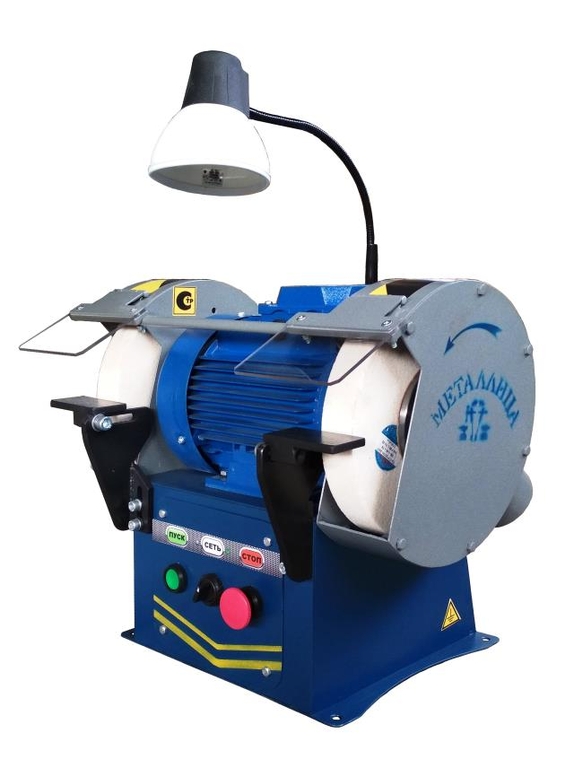

Станок точильно-шлифовальный ТШ-1Д
Артикул: ros ТШ-1Д
Станок точильно-шлифовальный ТШ-1Д
Преимущества:
- Надежность и долговечность
- Простота в эксплуатации
- Высокая производительность
- Качественная точность обработки
Особенности:
- Мощность: 2 кВт
- Диаметр шлифовального круга: 250 мм
- Скорость вращения шпинделя: 2800 об/мин
- Возможность точильно-шлифовальной обработки различных материалов
Назначение:
Станок точильно-шлифовальный ТШ-1Д предназначен для точильно-шлифовальной обработки различных деталей и материалов в промышленности.
Сферы применения:
- Машиностроение
- Авиационная промышленность
- Автомобильная промышленность
- Инженерное производство
Станки точильно-шлифовальные двухсторонние серии ТШ предназначены для обработки изделий из металлических и неметаллических материалов при помощи абразивных кругов.
Станки точильно-шлифовальные могут использоваться в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п.
Станки точильно-шлифовальные изготавливаются в исполнении УХЛ для категории размещения 4 по ГОСТ 15150. Эксплуатация станков допускается в закрытых помещениях при температуре окружающего воздуха от +5°С до +40°С и относительной влажности не более 75%.
Станки точильно-шлифовальные изготавливаются по ТУ 3813-006-22736285-2008 и соответствуют ГОСТ 12.3.028-82, ГОСТ 12.2.009, ГОСТ Р 50786, ГОСТ Р ЕН 13218.
В комплект поставки входят круги шлифовальные (2 шт.), светильник.
Обозначения маркировки новой модификации станков серии тш
- Р — Вращение кругов на валу происходит от двигателя через клиноременную передачу
- Д — Круги установлены непосредственно на валу двигателя
- Б — На станок установлен концевой выключатель для блокировки двигателя при поднятии защитного экрана
- П — Станок поставляется совместно с пылеулавливающим агрегатом ПУАМ
Преимущества
- Эргономичная конструкция.
- Регулировка упоров в горизонтальном и вертикальном положении.
- Установлены съемные металлические емкости для воды, предназначенные для охлаждения обрабатываемых заготовок.
- Все станки серии ТШ оборудованы светильниками с гибкой ножкой, питание которых происходит от электросети на 24В, что соответствует требованиям Технике Безопасностии.
- Предусмотрены выходные патрубки в защитных кожухах станка для подключения вытяжной вентиляции и отвода пыли.
Применение
Станки точильно-шлифовальные используются в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, шлифовки изделий из порошковых материалов, металлокерамики и т.п.
Регулировка упоров по горизонтали и вертикали обеспечивает удобную работу на станке. Шлифовальные круги установлены непосредственно на валу двигателя. Защитные кожуха имеют выходные вентиляционные патрубки для подключения пылеотсосов, позволяющих фильтровать воздух от абразивной пыли в рабочей зоне оператора.
Станки точильно-шлифовальные изготовляются по ТУ 3813-006-22736285-2008
Комплект поставки
- Станок в сборе
- Круг шлифовальный 250х40х76 — 2 шт.
- Разъем «Вилка-Розетка»
- Светильник с гибкой ножкой, (напряжение 24В)
- Паспорт
Технические характеристики тш-1д без блокировки
| Характеристика | Значение |
|---|---|
| Концевой выключатель | нет |
| Устанавливаемые шлифовальные круги, шт | |
| - количество кругов | 2 |
| - наибольший наружный диаметр, мм | 250 |
| - ширина, мм | 40 |
| - посадочный диаметр , мм | 76 |
| Расстояние между шлифовальными кругами по осям, мм | 358 |
| Окружная скорость при максимальном диаметре шлифов. круга м/с, не более | 19.6 |
| Частота вращения шпинделя, об/мин | 1500 |
| Род тока питающей цепи | Переменный трехфазный, 380В, 50 Гц |
| Электродвигатель привода | |
| - мощность, квт | 2.2 |
| - число оборотов, об/мин | 1500 |
| Габаритные размеры (д х ш х в), мм | 475х440х500 |
| Масса, кг | 69 |
| Исполнение | Вращение кругов от электродвигателя |
