Станок шипорезный TSK 25G
(голосов 763)
Артикул: pri75198
Шипорезный станок тяжелой серии TSK-25G предназначен для торцовки, фрезерования шипов и нанесения клея на торцы короткомерных и длинномерных брусков и ламелей длиной от 150 мм до 1000 мм. Ширина обрабатываемых заготовок до 250 мм. Расположение шипов по отношению к пласти склеиваемых заготовок может быть горизонтальным и вертикальным.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Шипорезные станки применяются на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращеную заготовку заданного размера.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
Конструктивные особенности Китай TSK-25G
 |
ГИДРОПОДАЧА Подача стола осуществляется через гидропривод. Гидравлический привод гарантирует мощную и равномерную подачу пакета заготовок в рабочую зону, что позволяет нарезать шип на древесине даже твердых пород. |
 |
СТОЛ УВЕЛИЧЕННОГО РАЗМЕРА Размер стола 650 х 500 мм в сочетании с гидроподачей позволяют увеличить производительность на 30% по сравнению со стандартными станками и обрабатывать пакет заготовок шириной до 450 мм. |
 |

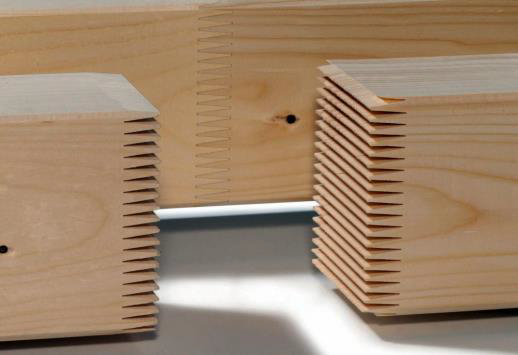

Автоматическая шипорезная группа 150D За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения каретки. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
 |
УВЕЛИЧЕННАЯ МОЩНОСТЬ Фрезерный шпиндель оснащен двигателем мощностью 11 кВт. Это позволяет увеличить производительность и нарезать минишип на твердых породах древесины. |
 |
ПНЕВМАТИЧЕСКИЙ ТОЛКАТЕЛЬ Станок оснащен мощным пневматическим устройством смещения обработанных заготовок. Благодаря пневмоцилиндру пакет заготовок максимально быстро передается для дальнейшей обработки, что увеличивает производительность. |
 |

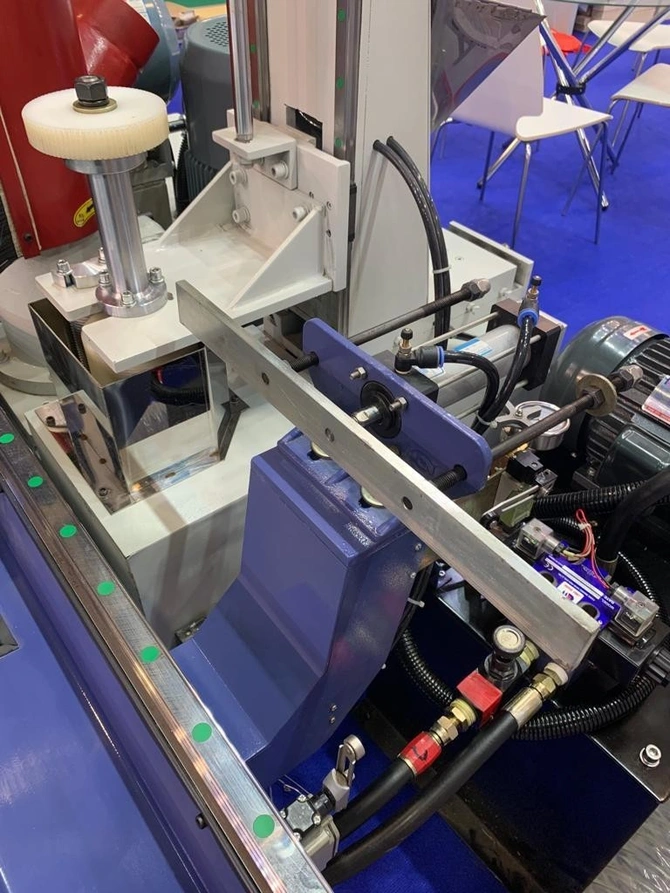

МОЩНЫЕ ПРИЖИМЫ Прижим пакета заготовок к боковой базовой плоскости и к поверхности стола осуществляется двумя мощными пневмоцилиндрами, обеспечивающими надежное базирование заготовок и высокую точность обработки минишипов. |
 |

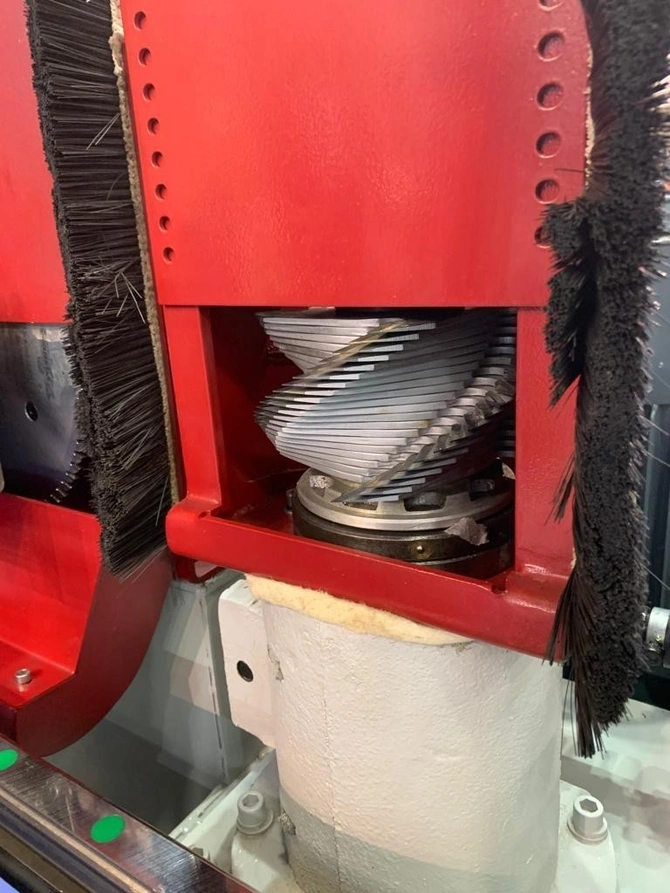

ФРЕЗЕРНЫЙ ШПИНДЕЛЬ Станок оснащен высокооборотистым фрезерным шпинделем увеличенного диаметра 50 мм, который исключает сколы при обработке пакета заготовок. |
 |

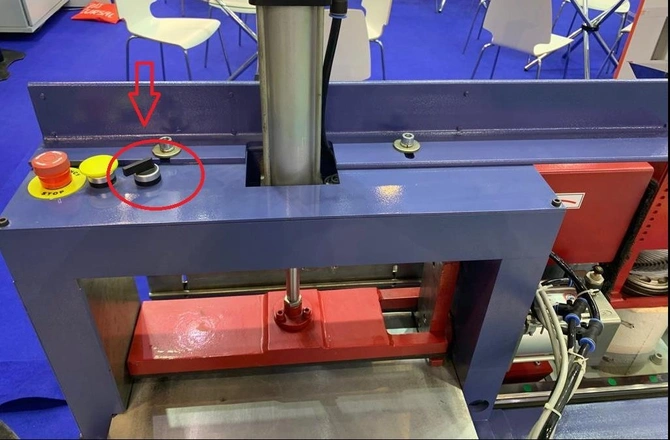

АВТОМАТИЧЕСКОЕ СМЕЩЕНИЕ ШПИНДЕЛЯ* Смещение шпинделя на 0.5 шага шипа при обработке второго торца заготовок. Исключают «человеческий фактор» при настройке смещения зуба на заготовке. Увеличение производительности до 30%. *Оснащены модели 16G и 16AG. |
Технические характеристики станка Китай TSK-25G
| Общие характеристики | |
| Размеры рабочего стола, мм | 650 x 500 |
| Скорость подачи, м/мин | 3 - 6 |
| Посадочный диаметр торцовочных и подрезных валов, мм | 30 |
| Наличие встроенного узла клеенанесения | нет |
| Частота вращения торцовочных и подрезных валов, об/мин | 2840 |
| Минимальная ширина заготовки (высота пакета), мм | 20 |
| Минимальная длина ламели, мм | 150 |
| Максимальная длина ламели, мм | 1000 |
| Смещение на полшага (переключатель) | есть |
| Максимальная ширина заготовки (высота пакета), мм | 250 |
| Посадочный диаметр шипорезных шпинделей, мм | 50 |
| Частота вращения шипорезных шпинделей, об/мин | 5600 |
| Диаметр наружный пилы, мм | 255 |
| Диаметр пилы, мм | 250 |
| Рабочее давление воздуха в пневмосистеме, бар | 6-8 |
| Тип подачи | гидроподача |
| Ширина рабочего стола, мм | 450 |
| Диаметр наружный фрез, мм | 160 |
| Мощность узлов | |
| Торцовочные шпиндели, шт. х кВт | 2 х 4 |
| Шипорезные шпиндели, кВт | 18.5 |
| Гидромотор, шт. х кВт | 2.2 |
| Суммарная мощность, кВт | 24.7 |
| Аспирация | |
| Диаметр патрубков стружкоприемников, мм | 2 х 120 / 1 х 110 |
| Габаритные размеры | |
| Длина, мм | 2000 |
| Ширина, мм | 1650 |
| Высота, мм | 2500 |
| Вес, кг | 2000 |
