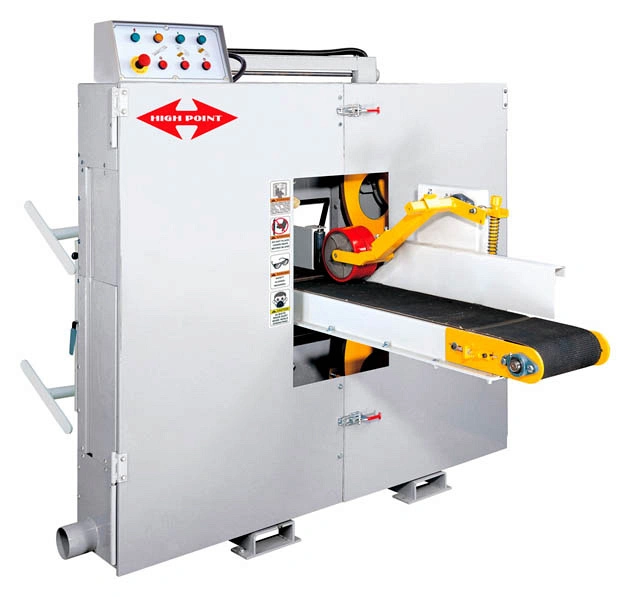

Станок ленточно-делительный HIGH POINT HP-68
(голосов 763)
Артикул: prihigh-point-hp-68
Предназначен для деления трехкантного и четырехкантного бруса по толщине в горизонтальной плоскости с целью получения качественного обрезного пиломатериала.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Используется в деревообрабатывающих предприятиях средней и малой мощности как станок второго ряда. Также его можно использовать как станок для переработки горбыля и для производства заготовок перед обработкой на четырехсторонних станках. Представленные модели имеют двухпильную конфигурацию, позволяющую значительно увеличить производительность.
СХЕМА ОБРАБОТКИ:
Деление бруса по толщине
Конструктивные особенности HIGH POINT HP-68
|

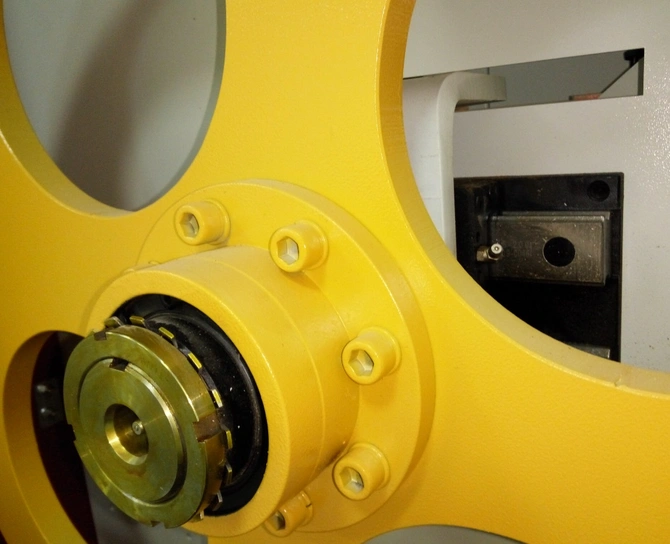

Станина и шкифы HP-66
Шкивы станка выполнены из специальной легированной стали, которые проходят динамическую балансировку, в виду чего полностью отсутствует вибрация при работе, а пиление происходит легко и мягко. Пильный узел защищен кожухом с легким доступом для контроля, обслуживания и замены ленточных пил. Увеличение диаметра шкивов до 710 мм дало возможность увеличить скорость резания и подачи, тем самым, увеличив производительность. |
|

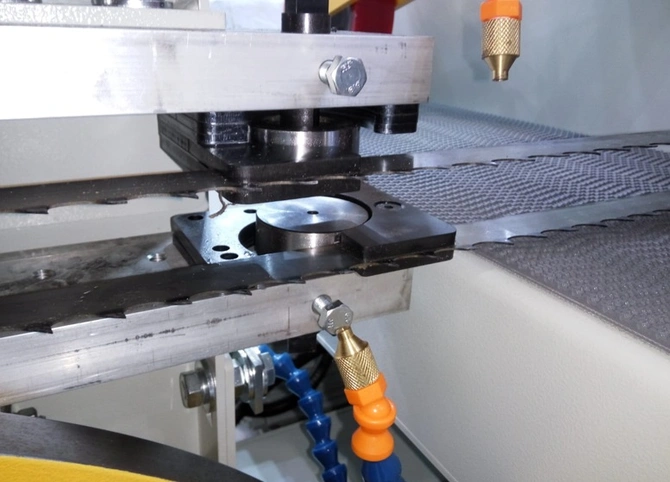

Ограничитель пильной ленты HP-66
Предназначен для восприятия нагрузок от пильной ленты во время пиления, а также предотвращает ее вибрацию, что положительно сказывается на точности распиловки и увеличивает ресурс ленты. Данные ограничители четко контролируют положение лент и гарантируют высокое качество распила. |
|
Техническое обслуживание и смазка HP-66
Все трущиеся и вращающиеся узлы и детали станка (подшипники шкивов, направляющие) оснащены индивидуальными пресс – масленками, которые расположены в легкодоступном месте. Это существенно сокращает срок проведения технического обслуживания оборудования и, как следствие, повышает его производительность |
|

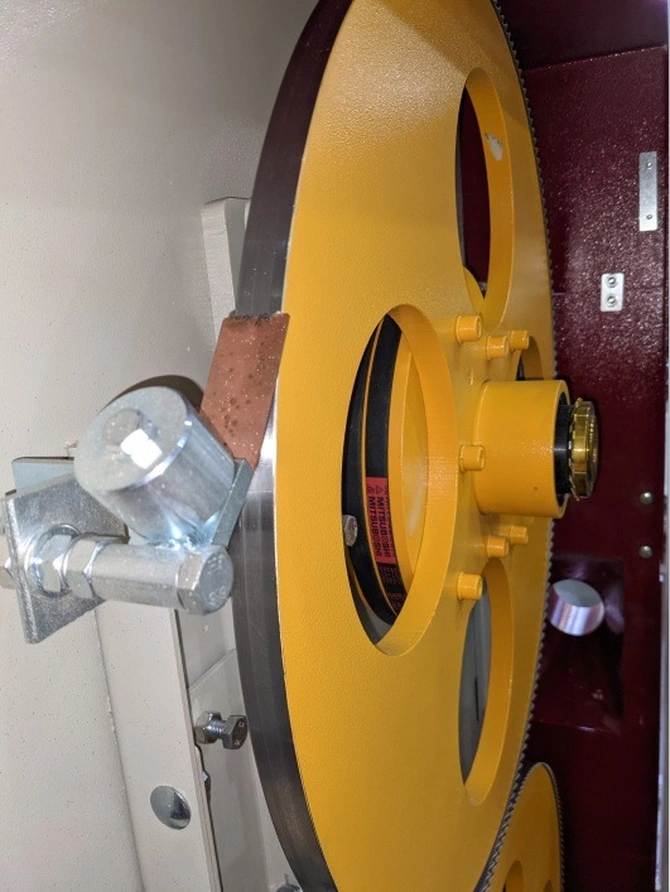

Устройство очистки HP-66
В процессе работы обод пильного шкива очищается от смолы, опилок и т.д., что предохраняет пильную ленту от соскакивания со шкивов. |
|

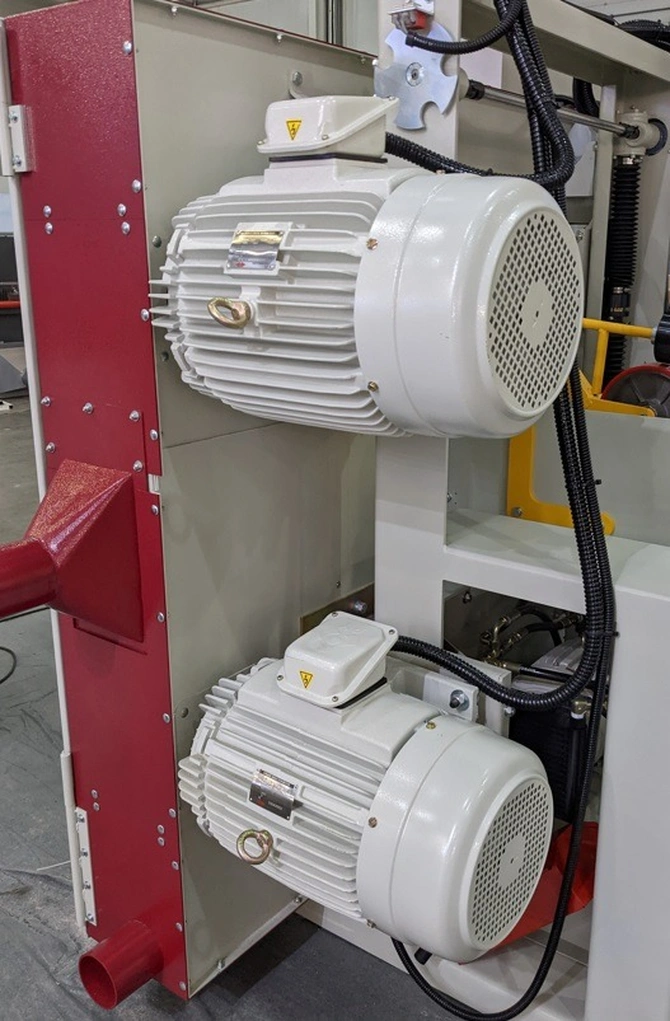

Привод пильного узла HP-66
Вращение шкивов осуществляется с помощью мощных электродвигателей по 15 кВт и клиноременной передачи. Мощности двигателей достаточно, чтобы с легкостью справляться с пилением даже твердолиственных пород. |
|

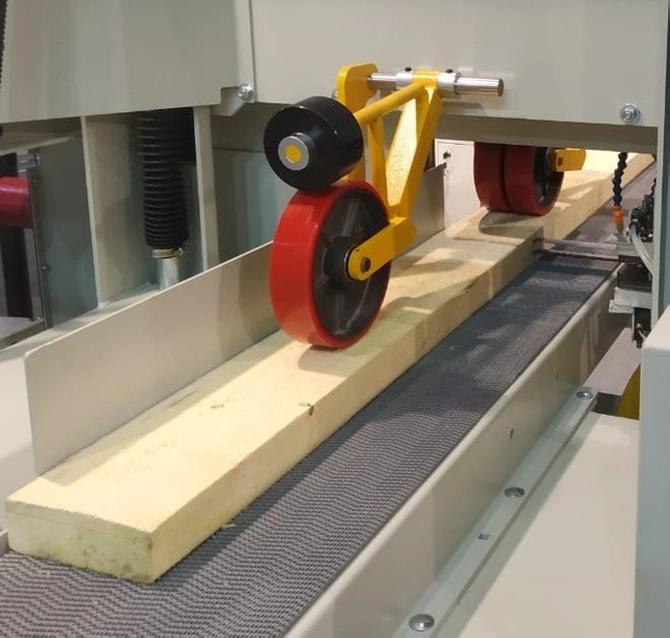

Система подачи HP-66
Подпружиненные сдвоенные подающие вальцы обеспечивают надежную подачу и точное базирование заготовки. Система регулировок позволяет настроить вальцы на нужный размер заготовки и отрегулировать прижим. Прижимные ролики установлены до и после пильных лент, что позволяет надежно фиксировать заготовку и обеспечивает высокую точность пиления. |
|
Подающий транспортер HP-66
Гидравлический привод транспортерной ленты гарантирует мощную и равномерную подачу заготовки в рабочую зону, что позволяет пилить древесину любой твердости. Скорость подачи ленточного транспортера регулируется бесступенчато. Давление в системе обеспечивается благодаря гидростанции расположенной на станке. Гидростанция укомплектована контрольно - измерительными приборами, удобной наливной и сливной горловиной, что позволяет контролировать ее работу и легко обслуживать. Для использования станка в сложных климатических условиях и усиленных режимах эксплуатации предусмотрен радиатор охлаждения масла на гидростанции. |
|
Механизм настройки пил на размер HP-66
Вертикальное перемещение пильных узлов осуществляется вручную с помощью высокоточных винтовых пар.
Обеспечивается точная перенастройка пильных узлов на нужный размер. Положение пил контролируется визуально по линейке. Данная система проста и надежна. |
|
Система натяжения пил HP-66
Натяжение пильных лент станка осуществляется механически вручную. Вороток натяжения имеет специальный ограничитель, который помогает точно выставить натяжение ленточных пил. Данная система является самой надежной и неприхотливой. |
|

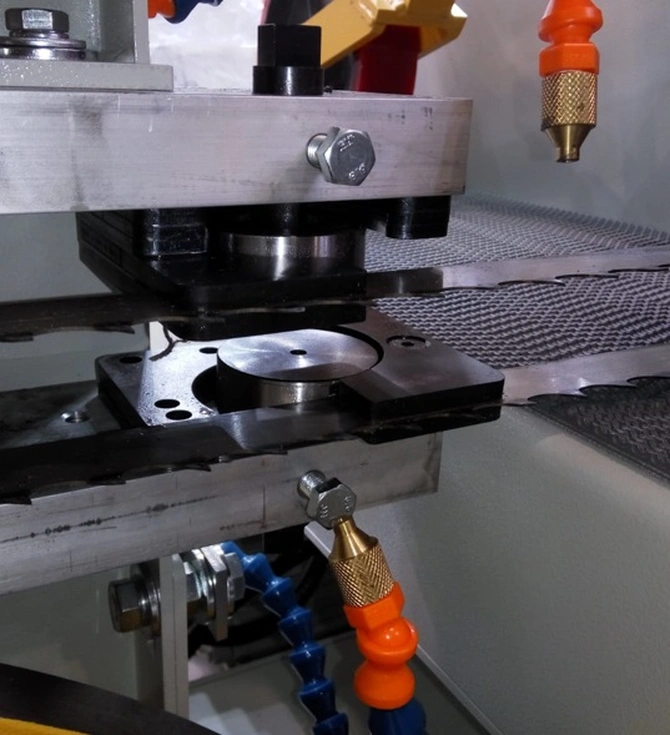

Система подачи очищающей жидкости HP-66
Подача очищающей жидкости производится с помощью форсунок. Для работы данной системы необходим сжатый воздух (компрессор). Данная опция препятствует налипанию опила на пильную ленту и шкивы, что обеспечивает идеальное качество пропила, в том числе при распиловке смолянистых пород. |
|
Электрооборудование HP-66
На пульте управления расположены кнопки запуска и остановки, управление подающим транспортером.
Электрооборудование отвечает всем современным нормам и стандартам по безопасности и обеспечивает безопасное обслуживание станка оператором. На станке используется электрооборудование только самых известных мировых производителей. |
|
Комплект поставки

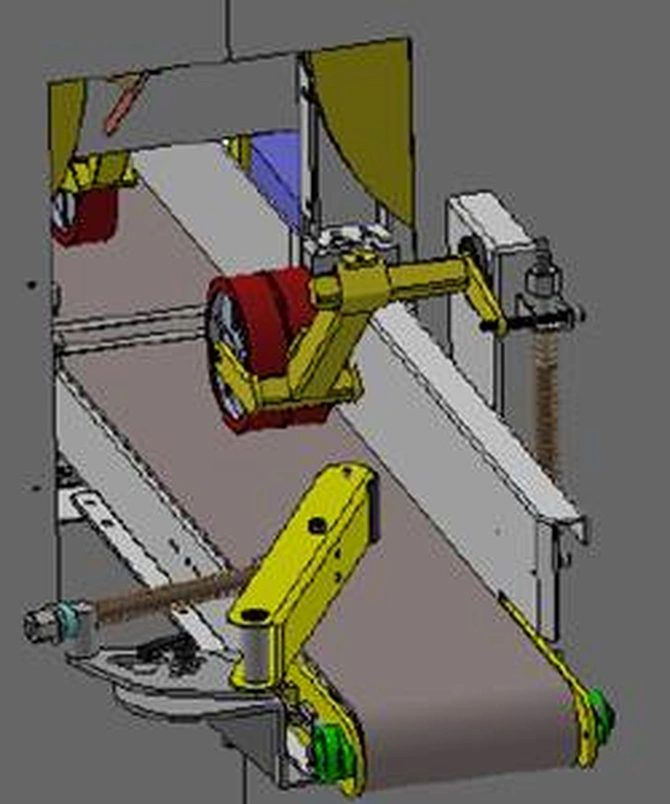

Опционально на станок устанавливается боковой прижим заготовки. Данный прижим позволяет базировать на ребре. |
Технические характеристики станка HIGH POINT HP-68
| Параметры заготовки | |
| Максимальное сечение обрабатываемого материала, мм | 300 x 250 |
| Параметры обработки | |
| Скорость подачи заготовки, м/мин | 5 - 25 |
| Общие характеристики | |
| Ширина шкивов, мм | 25 |
| Расстояние от верхней пилы до транспортера, мм | 20 - 170 |
| Ширина подающего конвейера, мм | 285 |
| Возвратный конвейер | нет |
| Прижим заготовки | подпружиненные ролики |
| Подача | Гидравлика |
| Количество пильных лент, шт. | 2 |
| Размер ленточной пилы, мм | 4267 x 25 |
| Установка размеров | Ручная |
| Количество пильных узлов, шт | 2 |
| Перемещение пильных узлов | Ручное |
| Натяжение ленты | Ручное |
| Диаметр шкивов, мм | 711 |
| Мощность узлов | |
| Мощность двигателя подачи, кВт | 1.5 |
| Мощность основных двигателей, кВт | 15 х 2 |
| Аспирация | |
| Диаметр воздуховодов, мм | 3 х 100 |
| Габаритные размеры | |
| Длина, мм | 3000 |
| Ширина, мм | 2100 |
| Высота, мм | 2000 |
| Вес, кг | 1660 |
