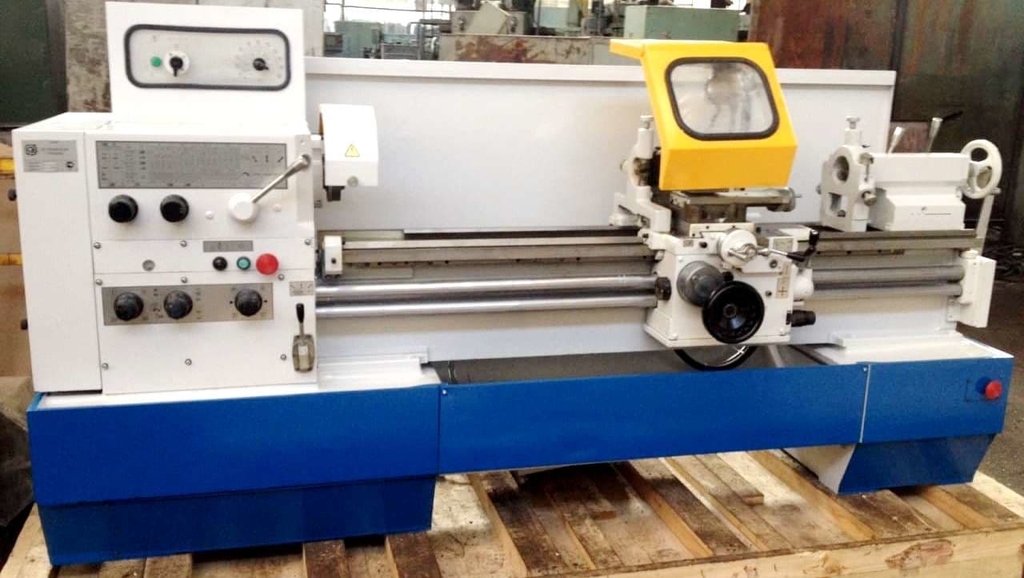

Универсальный токарный станок повышенной точности Samat 400 SV
Артикул: rosSAMAT 400 SV
Универсальный токарный станок повышенной точности Samat 400 SV
Описание товара
Универсальный токарный станок Samat 400 SV – это идеальное оборудование для производственных предприятий, где требуется высокая точность и качество обработки деталей. Он отличается надежностью, удобством в использовании и широкими возможностями.
Преимущества товара
- Повышенная точность обработки деталей
- Высокая производительность и эффективность работы
- Надежность и долгий срок службы
- Легкость в настройке и обслуживании
Особенности товара
- Мощность: 5 кВт
- Диаметр обработки: до 400 мм
- Длина обработки: до 1000 мм
- Система ЧПУ для точной настройки и контроля процесса
Назначение и сферы применения
Универсальный токарный станок Samat 400 SV подходит для обработки различных материалов, таких как металл, пластик, дерево и другие. Он находит применение на производствах машиностроения, автомобилестроения, электротехники и других отраслях промышленности.
Универсальные токарно-винторезные станки SAMAT 400 XV предназначены для выполнения черновой и финишной обработки деталей: точение конусов, нарезание резьбы и другие работы с телами вращения. Используются в мелкосерийном производстве и при изготовлении единичной продукции. Оборудование позволяет нарезать следующие виды резьб:
- метрической;
- дюймовой;
- модульной;
- питчевой.
Максимальный диаметр обработки над станиной – 400 мм. В нашем каталоге станок представлен в модификациях XV, SV, MV, LV (для различных длин обрабатываемых изделий).
Класс точности П по ГОСТ 8 – 82 (повышенный)
Большой диапазон поперечных и продольных подач. Конструкция станка обеспечивает быстрое перемещение суппорта на холостом ходу. Бесступенчатое регулирование частоты вращения шпинделя благодаря приводу главного движения на базе частотных преобразователей.
Заводская гарантия работоспособности деталей и узлов – 10 лет.
Длительный период сохранения работоспособности и точности даже при интенсивной эксплуатации!
Преимущества samat 400 sv
- Повышенная точность (уверенное выполнение требований стандарта ГОСТ 8-82 по точности металлорежущих станков);
- Жесткость конструкции;
- Литая чугунная станина с термически обработанными направляющими (твердость не ниже 42 НRC);
- Универсальность и простота обслуживания;
- Долговечность (срок работы до первого капитального ремонта равен 13 годам при двухсменной работе);
Технические характеристики токарного станка samat 400 sv
| Класс точности по гост 8-82 | П |
| Рабочая зона | |
| Высота центров, мм | 200 |
| Расстояние между центрами, мм | 750 |
| Максимальный диаметр обработки над станиной, | |
| Мм | 400 |
| Максимальный диаметр обработки над | |
| Суппортом, мм | 220 |
| Шпиндель | |
| Количество скоростей прямого и обратного | |
| Вращения | Бесступенчатое регулирование |
| Пределы частоты вращения шпинделя, об/мин | 12 – 2 200 |
| Конец шпинделя по гост 12593 | 6 |
| Коническое отверстие в шпинделе | Морзе 6 |
| Диаметр шпиндельного фланца, мм | 170 |
| Диаметр отверстия в шпинделе, мм | 45 |
| Диаметр токарного патрона, мм | 200 / 250* |
| Каретка | |
| Наибольшая длина хода суппорта, мм | |
| Продольного | 1 000 |
| Поперечного | 220 |
| Пределы шагов нарезаемых резьб: | |
| Метрических, мм | 0,25 - 56 |
| Дюймовых, число ниток на 1" | 112 - 0,5 |
| Модульных, модули | 0,25 - 56 |
| Питчевых, питчи | 112 – 0,5 |
| Пределы величин оборотных подач, мм/об: | |
| Продольных | 0,05 - 2,80 |
| Поперечных | 0,025 - 1,400 |
| Перемещение продольное на одно деление, мм: | |
| По лимбу | 1 |
| По нониусу | 0,1 |
| Перемещение поперечное на одно деление лимба, | |
| Мм: | 0,025 |
| Перемещение на один оборот лимба, мм | |
| Продольное | 100 |
| Поперечное | 5 |
| Скорость быстрых ходов, мм/мин: | |
| Продольных | 4 000 |
| Поперечных | 2 000 |
| Суппорт | |
| Наибольший угол поворота, ° | 90 |
| Цена одного деления шкалы поворота, ° | 1 |
| Наибольшее перемещение, мм | 120 |
| Цена одного деления, мм | 0,05 |
| Перемещение на один оборот лимба, мм | 2 |
| Резцедержатель | |
| Наибольшее расстояние от оси центров до кромки | |
| Резцедержателя, мм | 185 |
| Высота резца в резцедержателе, мм | 25 |
| Резцедержатель передний | 1 |
| Тип инструментальной системы резцедержателя | ручная 4-х позиционная |
| Резцедержатель задний | 1* |
| Задняя бабка | |
| Диаметр пиноли, мм | 70 |
| Коническое отверстие пиноли | Морзе 5 |
| Ход пиноли, мм | 120 |
| Точностные характеристики по гост 18097 | |
| Некруглость обрабатываемого изделия | |
| (допуск)**, мкм | 7 |
| Конусность обрабатываемого изделия, (допуск)**, мкм | 12 |
| Прямолинейность торцовой поверхности на | |
| Диаметре 200мм, (допуск)**, мкм | 10 |
| Точность шага нарезаемой резьбы, (допуск)**, мкм | 30 |
| Постоянство диаметра в поперечном сечении на | |
| Длине 220 мм, (допуск)**, мкм | 7 |
| Постоянство диаметра в продольном сечении на | |
| Длине 220 мм, (допуск)**, мкм | 12 |
| Шероховатость, обрабатываемой поверхности металлов (допуск): | |
| При обработке черных металлов | |
| При обработке цветных металлов | |
| Ra 2.5 | |
| Ra 1.25 | |
| Электрооборудование | |
| Характеристики питающей цепи: | |
| Напряжение, в | ~ 380 |
| Частота, гц | 50 |
| Род тока | ? 3 |
| Мощность электродвигателя, квт | 5,5 |
| Суммарная max потребляемая мощность, квт | 6,5 |
| Климатические условия эксплуатации станка | |
| Вид климатического исполнения по гост 15150 | УХЛ 4 |
| Габаритные размеры станка: | |
| Длина, мм | 2 270 |
| Ширина, мм | 1 110 |
| Высота, мм | 1 505 |
| Масса станка, кг | 2 085 |
Базовая комплектация samat 400 sv:
- Патрон токарный 3-х кулачковый 7100-0033П ? 200 мм
- Центр вращающийся А-1-5 НП Морзе 5 ГОСТ 8742-75
- Центр упорный 7032-0036 ПТ Морзе 5 ГОСТ 13214-79
- Центр упорный 7032-0030 ПТ Морзе 4 ГОСТ 13214-79
- Комплект ключей для обслуживания станка
- Опоры резинометаллические виброизолирующие (комплект – 4 шт.)
Возможная дополнительная комплектация (оплачивается отдельно):
- Устройство цифровой индикации Heidenhain (РМЦ 500 – 1 000мм) с комплектом датчиков и кабелей
- Комплект шестерен гитары (z =36,38,40,44,60,64,73,86; m= 2)
- Резцедержатель задний
- Люнет подвижный ? 15-80
- Барабан упоров (регулируемый позиционный упор по оси Z)
- Люнет неподвижный ? 15-80
- Быстросменный картриджный резцедержатель типа Multifix (размер В) с комплектом сменных картриджей (4 шт.) (применяется вместо 4-х позиционного резцедержателя)
- Дополнительный комплект сменных картриджей для быстросменного картриджного резцедержателя типа Multifix (комплект 4 шт.) (рекомендуется при 2-х сменной работе станка)
- Патрон токарный 3-х кулачковый с прямыми и обратными кулачками 3534 – 200/6 ? = 200 мм. BISON-BIAL (Польша)
- Патрон токарный 3-х кулачковый с прямыми и обратными кулачками 3534 – 250/6 ? = 250 мм. BISON-BIAL (Польша)
- Патрон токарный 4-х кулачковый самоцентрирующийся с прямыми и обратными кулачками 3734 – 200/6 ? = 200 мм. BISON-BIAL (Польша)
- Патрон токарный цанговый 3975-125-5С с посадкой на фланец 3-26 мм BISON-BIAL (Польша)
- Переходной фланец для патрона токарного цангового 3975-125-5С
- Набор цанг (3-26) 26 цанг с шагом 1 мм 3000-5С для патрона токарного цангового 3975-125-5С BISON-BIAL (Польша)
- Патрон сверлильный ПС-13 В16
- Оправка для сверлильного патрона КМ5-В16 без лапки
- Втулка переходная Морзе 5/4 ГОСТ 13598-85
По Вашему желанию оборудование может комплектоваться (за отдельную плату) всевозможными инструментальными и токарными оснастками, станочными опциями и приспособлениями (токарные патроны BISON BIAL, державки и пластины для резцов различных производителей).
Поставляются по требованию Заказчика за отдельную плату.
** При обработке цветных металлов
