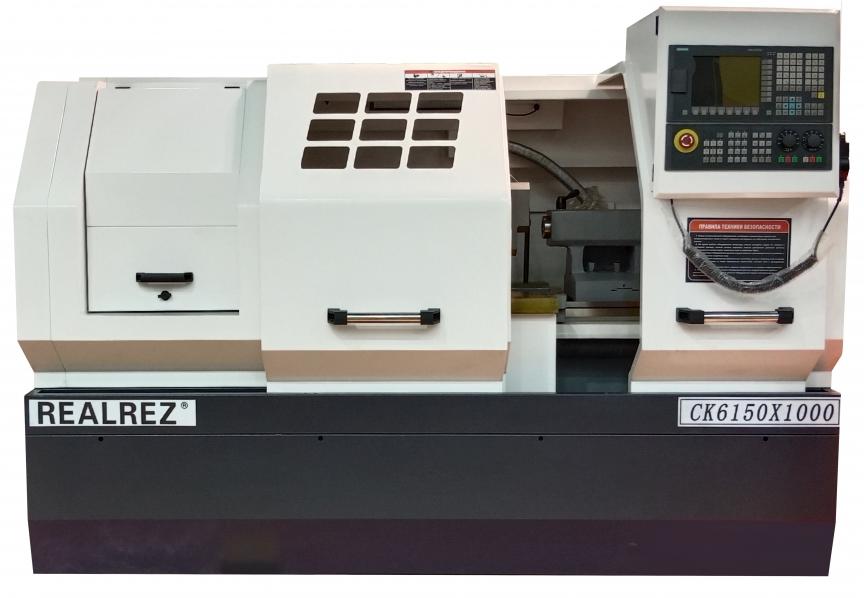

Токарный станок с ЧПУ Realrez CK 6150 КОНФИГУРАТОР
(голосов 763)
Эффективный токарный станок широкого применения для серийного и мелкосерийного производства. Машина имеет функции точения наружных поверхностей, внутренних, сферических поверхностей, нарезания и резьбы. Применяется в управлении постоянными циклами для поперечного точения, обычного, конусов, нарезания резьбы. Система ЧПУ значительно упрощает программирование станка и сокращают время обработки. На станке возможно установить систему ЧПУ Simens или Fanuc.
Особенности станка Realrez CK 6150
 |
Встроенное ЧПУ Наличие обеспечивает более точную настройку параметров для качественной обработки деталей в автоматическом и полуавтоматическом режимах. |
 |
Защитный кожух Зона обработки оснащена защитными кожухами |
 |
Быстрая фиксация Задняя бабка имеет пиноль с ходом, что позволяет легко и быстро зафиксировать заготовку в центра и начать обработку. |
 |
Удобство транспортировки Легкая компактная конструкция, удобная для транспортировки. |
Преимущества Realrez CK 6150
- Больший диаметр отверстия шпинделя
- Качественная сплошная отливка станины и основания
- Высокий крутящий момент и скорость
- Подходят для обработки длинных деталей
- Усиленные направляющие
Технические характеристики Realrez CK 6150
| Максимальный диаметр обточки над станиной | 500 мм |
| Максимальный диаметр обточки над суппортом | 280 мм |
| Максимальная длина обработки (рмц) | 750 / 1000 / 1500 / 2000 мм |
| Ширина станины | 400 мм |
| Твердость станины | 52HRC |
| Шаг скорости шпинделя | бесступенчатое |
| Скорость шпинделя | 50 – 2000 об/мин |
| Отверстие шпинделя | 82 мм |
| Проходное отверстие шпинделя | 68 мм |
| Конус шпинделя | КМ6 |
| Количество инструментов | 4 (резцедержатель) |
| Размер инструментов | 25х25 мм |
| Перемещение оси x | 300 мм |
| Перемещение оси z | 600/ 850 / 1350 / 1850 мм |
| Ускоренный ход по оси х | 8000 мм/мин |
| Ускоренный ход по оси z | 6000 мм/мин |
| Диапазон поперечных подач по оси x | 2 мм/об |
| Диапазон продольных подач по оси z | 4 мм/об |
| Точность позиционирования по осям x / z | 0.015 / 0.015 мм |
| Повторяемая точность позиционирования по осям x / z | 0.012 / 0.013 мм |
| Диаметр пиноли задней бабки | 75 мм |
| Конус пиноли задней бабки | КМ5 |
| Ход пиноли задней бабки | 140 мм |
| Мощность двигателя | 7,5 кВт |
| Двигатель сож | 0,12 кВт |
| Габариты | 2300 / 2600 / 3100 / 3600 x1650x1950 мм |
| Вес | 1800 / 1900 / 2200 / 2500 кг |
Базовая комплектация Realrez CK 6150
- Стойка ЧПУ: GSK980TB3 на английском языке
- Ручной токарный 3-х кулачковый патрон 250 мм с калеными кулачками
- 4-позиционный повортный резцедержатель (25х25)
- Направляющие скольжения
- Система охлаждения (подача жидкости осуществляется через револьверную головку)
- Ручная задняя бабка
- Автоматическая система смазки ШВП и направляющих
- LED освещение рабочей зоны
- Кнопка аварийной остановки
- Зона обработки оснащена защитными кожухами
- Комплект инструментов
- Инструкция по эксплуатации на русском языке
Расширенная комплектация Realrez CK 6150
- Утяжеленная на 500 кг станина
- Стойку ЧПУ: GSK980TDC на русском языке
- Стойку ЧПУ: GSK980TС3 на английском языке
- Стойку ЧПУ: GSK980TDI на русском языке
- Стойку ЧПУ: GSK988TА на русском языке
- Стойку ЧПУ: Siemens 808D на русском языке
- Стойку ЧПУ: Siemens 828D на русском языке
- Стойка ЧПУ: Fanuc OI-TF plus
- Ручной 3-х кулачковый патрон D=320 мм
- Ручной 3-х кулачковый патрон D=380 мм
- Гидравлический полый 3-х кулачковый патрон D=250 мм и гидравлическая станция
- Гидравлический полый 3-х кулачковый патрон D=320 мм и гидравлическая станция
- Гидравлический полый 3-х кулачковый патрон D=380 мм и гидравлическая станция
- 6-позионная электрическая револьверная головка (25х25)
- 8-позионная электрическая револьверная головка (25х25)
- 12-позионная гидравлическая револьверная головка (25х25)
- 12-позионная фрезерная револьверная головка с возможностью установки приводных блоков BMT (20х20)
- Конвейер для сбора стружки
- Гидравлическая задняя бабка
- Функция индексации шпинделя (ось С)
- Асинхронный двигатель 11.0 кВт
- Cерводвигатель 7,5 кВт, Китай
- Cерводвигатель 11,0 кВт, Китай
- Cерводвигатель 7,5 кВт, Siemens
- Cерводвигатель 11,0 кВт, Siemens
- Увелечение отверстия шпинделя до 105 мм
- Увелечение отверстия шпинделя до 130 мм
- Сепаратор масла от СОЖ
- Неподвижный люнет, проем 200 мм (40–180 мм)
- Неподвижный люнет, проем 300 мм (150–280 мм)
- Подвижный люнет (20-80 мм)
- Подвижный люнет (80-160 мм)
- Неподвижный центр (КМ5)
- Вращающийся центр (КМ5)
- Устройство для автоматической подачи (гидравлический барфидер)
- Устройство для автоматической подачи (барфидер BS-65)
- Разъём для подключения барфидера BS-65
- Высокоточная система для привязки инструмента HPMA Renishaw - проводной контактный датчик типа «Рука»
- Роботизорованя рука HSR-JR630
- Улучшение стандартных дверей до автоматических
- Увеличение скорости шпинделя до 50-3500 об/мин (включая независимый шпиндель + серводвигатель 7,5 кВт + привод)
- Увеличение скорости шпинделя до 50-5000 об/мин (включая независимый шпиндель + серводвигатель 7,5 кВт + привод)
- Различные варианты приводных инструментов (уточняйте у сотрудников компании)
