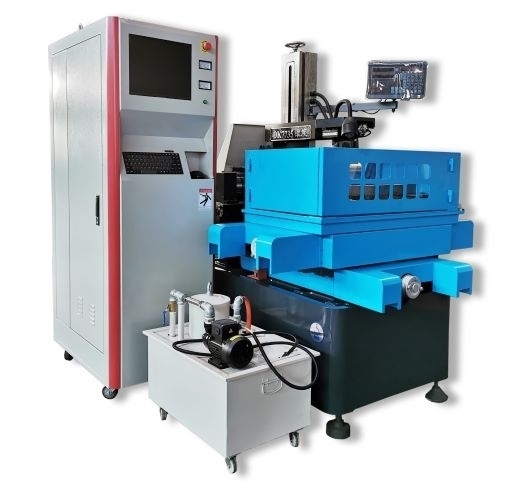

Электроэрозионный вырезной станок REALREZ используется для процесса пробивания различных штампов, пластиковых пресс-форм, пресс-форм для порошковой металлургии, шестерней и шлицевых соединений, которые имеют 2D и 3D формы или компоненты.
Электроэрозионный вырезной станок Realrez позволяет создавать различные штампы, пресс-формы, инструмент, оснастку, шестерни, звездочки, муфты, шлицевые и шпоночные пазы, фрезы и другие детали машин, которые имеют 2D и 3D формы или компоненты. Кроме того, станок способен выполнять мелкую механическую обработку, канавки неправильной формы, или обработку стандартных дефектов деталей, широко используемых в электрике, легкой промышленности, военной промышленности и так далее.
Станок позволяет обрабатывать обычную, закалённую и нержавеющую стали, цветные металлы, в том числе алюминий и титан, графит, магниты, полупроводящий материал или драгоценный металл. Основное условие для обрабатываемого материала – электропроводность, а твердость и вязкость материала практически не влияют на процесс обработки.
Для точного позиционирования заготовки рабочий стол может быть укомплектован устройством УЦИ.
Базовая комплектация предусматривает угол наклона проволоки до ±3˚, наклон не фиксированный. Для вырезания конусов и угловой резки станок оборудуется отдельно программируемым приводом, что позволяет осуществлять 4-х осевую обработку, угол наклона данной модели до ±45˚.
Особенности станка Realrez 550
 |
Насос СОЖ с системой фильтрации
Применяется при резке с целью смазки и охлаждения режущего инструмента и поверхности заготовки, которые участвуют в процессе металлообработки.
|
 |
Надежная конструкция
Станок имеет широкое основание, обеспечивающее устойчивость на поверхности и максимальное снижение вибраций.
|
 |
УЦИ
Устройство цифровой индикации требуется для точного позиционирования заготовки.
|
 |
Защитный экран
Защитный экран делает работу более комфортной (с концевыми выключателями, отключение при поднятии).
|
Преимущества Realrez 550
- Используются программное обеспечение AutoCut совместно с AutoCAD, соответственно поддержка форматов DXF и DWG.
- 15” LCD дисплей, удобный интерфейс на Windows XP.
- Обмен данными через USB, RS-232, Ethernet.
- 2-осевая обработка в базовой комплектации и возможность 4-осевой обработки для угловой резки и конических деталей.
- Угол наклона проволоки до ±45˚
- При вырезании заготовки на мониторе компьютера: графическое отображение процесса вырезания (контур детали), контроль скорости вырезания, производительности, отработавшее и оставшееся время.
- Возобновление обработки заготовки с места внезапной остановки при аварийном выключение или обрыве проволоки.
- Возможность обработки в прямом и обратном направлениях.
- Автоматическое отключение по завершению процесса вырезания детали.
Технические характеристики Realrez 550
| Размер рабочего стола, мм |
660*1040 |
| Перемещение рабочего стола X-Y, мм |
550*630 |
| Максимальная толщина резания, мм |
600 |
| Стандартный угол наклона проволоки |
±3° на высоте 80 мм |
| Максимальный угол наклона проволоки (опция) |
±45° на высоте 40 мм |
| Скорость проволоки, м/с |
11,5 |
| Максимальная нагрузка на стол, кг |
800 |
| Диаметр проволоки, мм |
0,1-0,2 |
| Импульс перемещения рабочего стола, мм |
0,001 |
| Вес станка, кг |
2420 |
| Габариты, мм |
1750*1420*2150 |
| Тип двигателя перемотки проволоки |
Многофазный |
| Рабочая точность |
Согласно стандарту GB7926-2005 |
| Источник питания |
50 Гц, 380 В |
| Рабочая жидкость |
Эмульсия мыла, Эмульгированная мазь, Эмульгированное масло + очищенная вода |
| Максимальная скорость резания, мм2/мин |
180 |
| Точность обработки, мм |
0.015 |
| Шероховатость поверхности при резании, Ra |
<2.0 |
| Потребляемая мощность, кВт |
2.8 |
Комплектация Realrez 550
- Современная модель ЧПУ контроллера
- ПК с предустановленными программами AutoCAD и AutoCut
- Насос СОЖ с системой фильтрации.
- УЦИ (устройства цифровой индикации) требуется для точного позиционирования заготовки.
- Пульт управления станком для простого операционирования
- Преобразователь для стабильного электрического разряда, ролики, токосъемники
- Централизованная система смазки
- Система автонатяжения проволоки
- Установочные опоры
- Насос выского давления
- Многофункциональные, среднескоростные функции резки
- Комплект инструмента и оснастки
- Инструкция на русском языке
Расширенная комплетация Realrez 550
- Многопроходный контроллер, что позволяет улучшить чистоту поверхности детали до 1,2 Ra.
- Линейные направляющие, которые позволяют повысить точность позиционирования и плавность хода рабочего стола.
- Для вырезания конусов и угловой резки станок оборудуется отдельно программируемым приводом, что позволяет осуществлять 4-х осевую обработку.
- Приспособление для резки алюминия.
- Проволока молибденовая 2000 м., толщина 0,18 мм.
