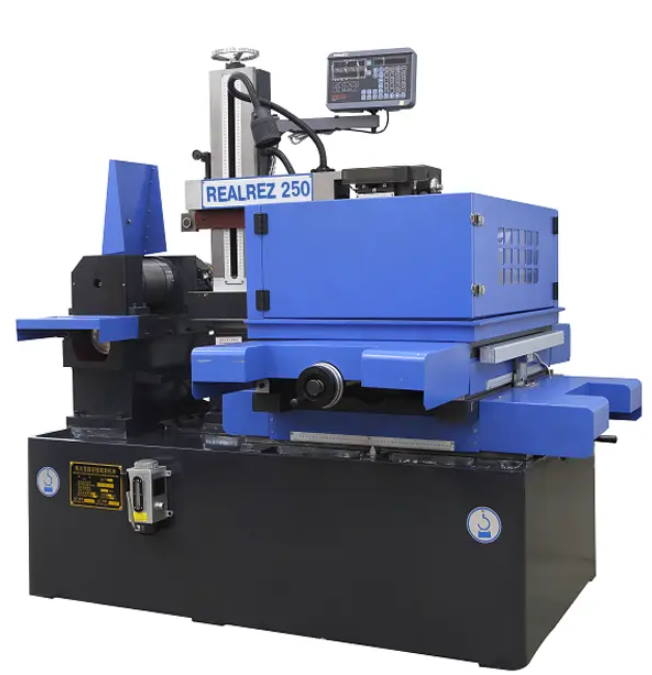

Электроэрозионный вырезной станок REALREZ 250
Артикул: corRealrez 250
Электроэрозионный вырезной станок Realrez позволяет создавать различные штампы, пресс-формы, инструмент, оснастку, шестерни, звездочки, муфты, шлицевые и шпоночные пазы, фрезы и другие детали машин, которые имеют 2D и 3D формы или компоненты. Кроме того, станок способен выполнять мелкую механическую обработку, канавки неправильной формы, или обработку стандартных дефектов деталей, широко используемых в электрике, легкой промышленности, военной промышленности и так далее.
Станок позволяет обрабатывать обычную, закалённую и нержавеющую стали, цветные металлы, в том числе алюминий и титан, графит, магниты, полупроводящий материал или драгоценный металл. Основное условие для обрабатываемого материала – электропроводность, а твердость и вязкость материала практически не влияют на процесс обработки.
Для точного позиционирования заготовки рабочий стол может быть укомплектован устройством УЦИ.
Базовая комплектация предусматривает угол наклона проволоки до ±3˚, наклон не фиксированный. Для вырезания конусов и угловой резки станок может оборудоваться отдельно программируемым приводом, что позволяет осуществлять 4-х осевую обработку, угол наклона данной модели до ±15˚.
Особенности станка REALREZ 250
 |
Централизованная система смазки Автоматически смазывает основные узлы станка упрощая тем самым обслуживание оборудования. |
 |
УЦИ Устройство цифровой индикации требуется для точного позиционирования заготовки. |
 |
ПК Включает предустановленные программы AutoCAD и AutoCut |
 |
Надежная конструкция Станок имеет широкое основание, обеспечивающее устойчивость на поверхности и максимальное снижение вибраций. |
 |
Лампа освещения Светильник предназначен для освещения рабочей поверхности |
 |
Защитный экран Защитный экран делает работу более комфортной (с концевыми выключателями, отключение при поднятии). |
Преимущества REALREZ 250
- Используются программное обеспечение AutoCut совместно с AutoCAD, соответственно поддержка форматов DXF и DWG.
- 15” LCD дисплей, удобный интерфейс на Windows XP.
- Обмен данными через USB, RS-232, Ethernet.
- 2-осевая обработка в базовой комплектации и возможность 4-осевой обработки для угловой резки и конических деталей.
- Угол наклона проволоки до ±15˚ (опция, приобретается за отдельную плату)
- При вырезании заготовки на мониторе компьютера: графическое отображение процесса вырезания (контур детали), контроль скорости вырезания, производительности, отработавшее и оставшееся время.
- Возобновление обработки заготовки с места внезапной остановки при аварийном выключение или обрыве проволоки.
- Возможность обработки в прямом и обратном направлениях.
- Автоматическое отключение по завершению процесса вырезания детали.
Технические характеристики REALREZ 250
| Размер рабочего стола, мм | 340*520 | |
| Перемещение рабочего стола X-Y, мм | 250*320 | |
| Максимальная толщина резания, мм | 400 | |
| Стандартный угол наклона проволоки | ±3° | |
| Максимальный угол наклона проволоки (опция, приобретается за отдельную плату) | ±15° | |
| Скорость проволоки, м/с | 11,5 | |
| Максимальная нагрузка на стол, кг | 300 | |
| Диаметр проволоки, мм | 0,1-0,2 | |
| Импульс перемещения рабочего стола, мм | 0,001 | |
| Тип двигателя перемотки проволоки | Многофазный | |
| Рабочая точность | Согласно стандарту GB7926-2005 | |
| Источник питания | 50 Гц, 380 В | |
| Рабочая жидкость | Эмульсия мыла, Эмульгированная мазь, Эмульгированное масло + очищенная вода | |
| Максимальная скорость резания, мм2/мин | 180 | |
| Точность обработки, мм | 0.015 | |
| Шероховатость поверхности при резании, ra | <2.0 | |
| Потребляемая мощность, кВт | 1.8 | |
| Перемещение X-Y | 250x320 | |
Габаритные размеры REALREZ 250
| Вес станка, кг | 1260 | |
| Габариты, мм | 1460*1150*1550 | |
| Размер рабочего стола | 340x520 | |
Комплектация REALREZ 250
- Современная модель ЧПУ контроллера
- ПК с предустановленными программами AutoCAD и AutoCut
- Насос СОЖ с системой фильтрации.
- УЦИ (устройства цифровой индикации) требуется для точного позиционирования заготовки.
- Пульт управления станком для простого операционирования
- Преобразователь для стабильного электрического разряда, ролики, токосъемники
- Централизованная система смазки
- Система автонатяжения проволоки
- Установочные опоры
- Многофункциональные, среднескоростные функции резки
- Комплект инструмента и оснастки
- Инструкция на русском языке
Расширенная комплектация REALREZ 250
- Многопроходный контроллер, что позволяет улучшить чистоту поверхности детали до 1,2 Ra.
- Линейные направляющие, которые позволяют повысить точность позиционирования и плавность хода рабочего стола.
- Для вырезания конусов и угловой резки станок оборудуется отдельно программируемым приводом, что позволяет осуществлять 4-х осевую обработку.
- Приспособление для резки алюминия.
- Проволока молибденовая 2000 м., толщина 0,18 мм.
