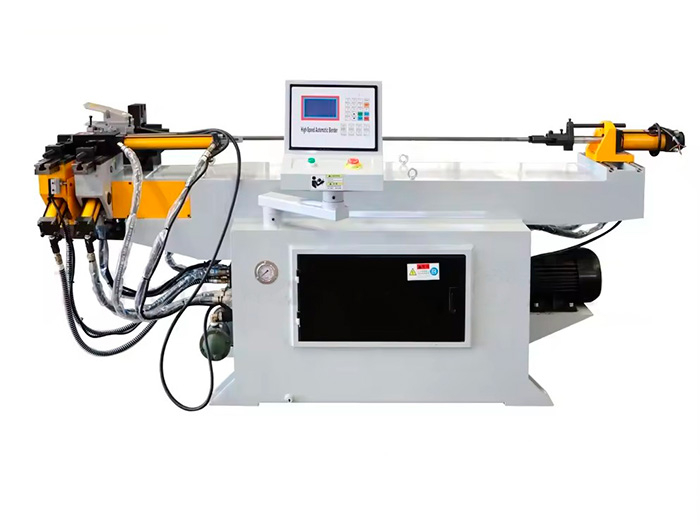

Полуавтоматический трубогибочный станок с ЧПУ DW38NC
Артикул: mos50010
Особенности
• Полуавтоматический трубогибочный станок DW38NC предназначен для гибки различных видов труб (круглая, квадратная, профильная труба) с маркировкой CE, ISO90001. Станок способен работать с различными материалами труб, такими как: низкоуглеродистая сталь, нержавеющая сталь, медь, алюминий и т.д.;

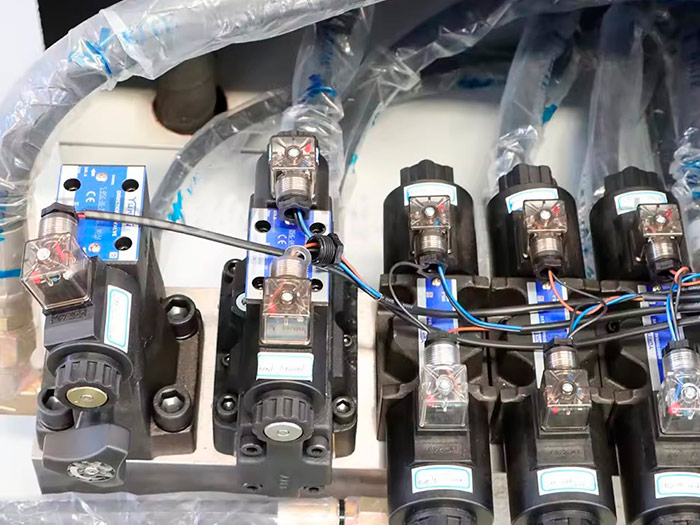

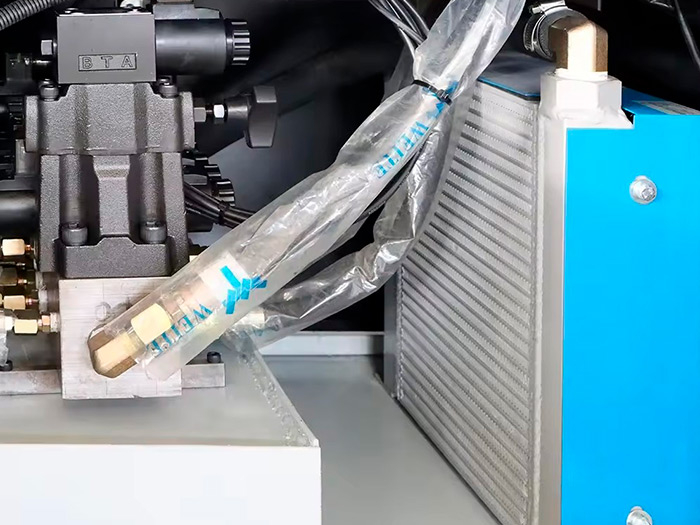

• Оборудован системой гидравлического зажима трубы и сдвига дорна, обеспечивая высокую точность гибки до (±0,1º). Наличие плавающей системы прижима позволяет избежать повреждений поверхности трубы по радиусу. Головка машины литая, что гарантирует долговечность и надежность;
• Гибка на данной серии станков осуществляется в автоматическом режиме при помощи гидропривода, в то время как подача и поворот трубы выполняются вручную;

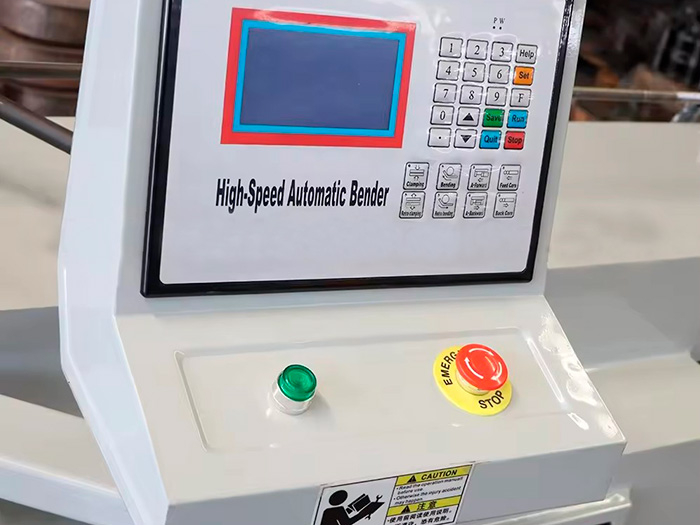

• Управление гибочным узлом осуществляется через современный ПЛК контроллер, который позволяет управлять углом гиба и запоминать до 16 шагов процесса. Этот контроллер обеспечивает не только удобство в настройке, но и простоту эксплуатации. С его помощью Вы можете точно задавать и контролировать угол гибки изделия;
• Механический блок остановки и автоматическая система смазки обеспечивают стабильность и безопасность работы станка. Благодаря специальной системе управления дорном, процесс гибки становится более точным и эффективным;
• Станок оснащен педалью для безопасного старта и возможностью аварийной остановки работы. Датчики защитной системы контролируют процесс работы, обеспечивая надежную защиту от возможных аварийных ситуаций. В случае обнаружения любых неполадок или опасных ситуаций, станок автоматически остановится, предотвращая возможные травмы или повреждения оборудования.
Рекомендации
• Полуавтоматические трубогибочные станки широко используются в промышленном производстве, строительстве и монтаже, автомобильной промышленности, мебельном производстве, а также в сферах сантехники и отопления;
• Станки серии NC идеально подходят для выполнения простых гибов в одной плоскости. Они предназначены как для штучного, так и для серийного производства изделий. Эти станки обеспечивают необходимую точность и стабильность процесса гибки, что позволяет эффективно выполнять задачи средней сложности и оптимизировать производственные процессы. Их простота в эксплуатации и настройке делает их отличным выбором для небольших производственных партий и индивидуальных заказов.
Комплектация DW38NC
Стандартная:
- Набор роликов, прижимных матриц и дорн под один типоразмер трубы;
- Инструменты и расходники для технического обслуживания станков;
Дополнительная:
- Разглаживатель:
Также его использование может потребоваться при определённых условиях и типах труб. Разглаживатель изготавливается из бронзового сплава.
Его основная функция — поддерживать ровное прилегание поверхности трубы к гибочному ролику, чтобы улучшить качество гибки и предотвратить
смятие и появление гофр на месте изгиба. Разглаживатель следует менять после приблизительно 500 изгибов;
- Дорн:
разрыв трубы. Стандартный тип представляет собой металлический стержень. При радиусе изгиба менее 2 диаметров трубы рекомендуется использовать
"шариковый дорн" (или гибкий дорн);
- Функция "Бустер":
что приводит к дополнительному наплыву металла в месте изгиба. В результате уменьшается утонение стенки и увеличивается утолщение внутренней части.
С мощным бустером утонение стенки можно сократить до 8-12% даже при гибке с радиусом Rср = 1 Дт;
Технические характеристики DW38NC
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | КА-00070826 |
| Страна-производитель | Китай |
| Максимальный радиус гиба, мм | 175 |
| Максимальный диаметр трубы, мм | 38.1 |
| Максимальная толщина стенки, мм | 2 |
| Максимальная длина подачи, мм | 1850 |
| Максимальный угол гиба, ° | 185 |
| Кол-во шагов для формирования процесса гибки одной трубы, шт. | 16 |
| Рабочая скорость гибки, °/с | 45 |
| Точность гиба, ° | ±0.1° |
| Точность поворота, ° | ±0.1° |
| Точность перемещения, мм | ±0.1 |
| Объем масляного бака, л | 120 |
| Мощность двигателя гидравлической системы, квт | 4 |
| Рабочее давление, мпа | 15 |
| Длина, мм | 2540 |
| Ширина, мм | 650 |
| Высота, мм | 1250 |
| Вес, кг | 545 |
