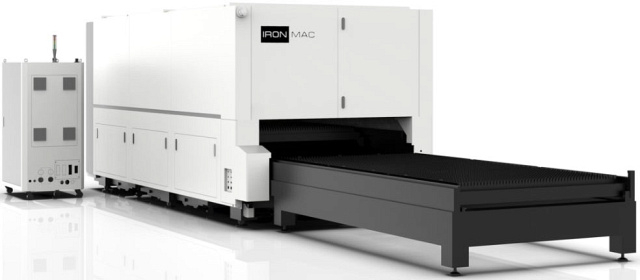

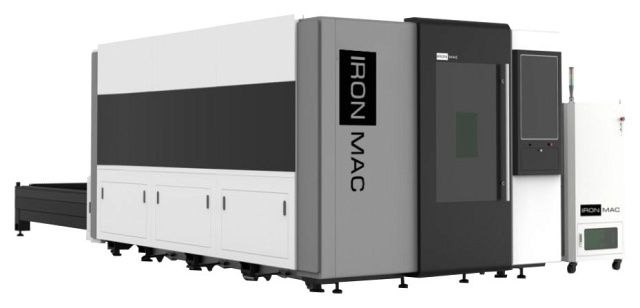

Оптоволоконная установка лазерного раскроя IRONMAC D-EP
(голосов 763)
Артикул: 9695586ironmac_d_ep_e_ep_2
Оптоволоконная установка лазерного раскроя обеспечиваетвысокоскоростную чистовую резку*листов из черных, нержавеющих и цветных металлов в автоматизированном режиме. Комплексы широко используются в следующих сферах: * Принцип работы установок основан на технологии генерации лазерного луча посредством оптоволоконного резонатора.
Область применения IRONMAC D-EP
Комплексы широко используются в следующих сферах: Металлообрабатывающая промышленность Пищевая промышленность Художественная резка по металлу Нефтегазовая промышленность
Схемы обработки IRONMAC D-EP
 |
Процесс лазерной резки |
Конструктивные особенности IRONMAC D-EP
 |
Конструкция стола и портала |
 |
Зубчатые рейки и шестерни TAIWEN TAIWEN специализируется на производстве высокоточных зубчатых реек и шестерней, комбинированных зубчатых реек и роликов, планетарных редукторов и безлюфтовых редукторов. Производители станков с ЧПУ и технологического оборудования используют продукцию TAIWEN по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию TAIWEN одним из лидеров по поставке зубчатых передач во всем мире. |
 |
Профильные направляющие TAIWEN TAIWEN признана одной из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. Профильные направляющие TAIWEN применяются в технике линейных перемещений для высокоточного линейного движения, которые обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность во всех направлениях. |
 |
Сервоприводы Inovance Сервоприводы Inovance позволяет решить широкий спектр задач в металлообработке, деревообработке, пищевой промышленности и т.д. Серводвигатели оснащены управлением с обратной связью для обеспечения точного позиционирования и динамического отклика оптимального ускорения, благодаря чему механизм автоматического позиционирования работает плавно и надежно и не требует технического обслуживания. |
 |
Редукторы KOFON Оснащены специальными роликовыми подшипниками. Обеспечивают высокую жесткость и высокий момент. Высокая точность планетарной передачи достигается благодаря применению технологии HeliTopo. Она позволяет упростить профиль зуба, увеличить зацепление, сделать максимальным площадь контакта между зубьями. |
 |
Режущая лазерная голова BLT с автофокусом Новое поколение режущих голов с автофокусировкой (BLT421 ≤ 6кВт) выпущенных компанией FSCUT BLT421/642/662, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22/24 мм. Головы оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание. |
 |
Источник лазерного излучения Raycus (Китай) / IPG (Россия) Волоконные лазеры — одно из наиболее ярких достижений современной волоконной оптики и лазерной физики: устройство генерации лазерного излучения. Волоконные лазеры применяются в промышленности для резки, сварки и обработки металлов, а также при маркировке продукции. По сравнению с традиционными лазерами (СО2, твердотельными), волоконные лазеры обладают самым высоким КПД, более высокой стабильностью и качеством выходного излучения, меньшими размерами, не требуют обслуживания, более надежны и долговечны. |
 |
Водяной чиллер TONGFEI/HANLI/S&A Чиллер применяется для охлаждения лазерного источника и головы. Для этого он использует воду, температуру которой поддерживает за счёт её охлаждения фреоном. Чиллер Tongfei/Hanli/S&A выполнен в виде моноблока, легко размещается рядом с оборудованием. На тыльной стороне есть датчик уровня воды, 2 штуцера для подключения, разъем для подключения внутреннего датчика тока воды к станку и сливное отверстие. |
 |
Вытяжной вентилятор Предназначен для эффективного отвода продуктов горения из зоны резки. Подсоединяется непосредственно к станине и к центральной вытяжной системе или вентиляции. |
 |
Программное обеспечение CYPCUT Система управления CYPCUT представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки. |
Комплектация IRONMAC D-EP
Стандартная
Технические характеристики IRONMAC D-EP
| Характеристика | Значение |
|---|---|
| ЦЕНА | 5 274 063 ₽ |
| Модуль для резки труб | - |
| Сменные паллеты | + |
| Кабинетная защита | + |
| Обрабатываемый металл | тонкий / толстый |
| Толщина металла, мм | 25 |
| Система ЧПУ | FSCUT |
| Рабочая зона (Х x Y), мм | 3000 x 1500 / 6000 x 2000 |
| Перемещение по осям X / Y / Z, мм | 3050 x 1530 x 315 / 6050 x 2030 x 315 |
| Мощность излучения резонатора, Вт | 6000 |
| Точность геометрического размещения осей X / Y, мм | ≤ 0,03 |
| Макс. скорость портала, м/мин | 120 |
| Точность позиционирования, мкм/м | ± 0,03 |
| Точность репозиционирования, мм/м | 0,02 |
| Ускорение осей X / Y, G | 1,5 |
| Ширина реза, мм | 0,1 - 0,5 |
| Шероховатость в зоне реза, мкм | Ra 3,2 - 25,4 |
| Режущая способность, мм | Согласно возможностям резонатора |
| Мин. задаваемое перемещение, мм | 0,001 |
| Сечение направляющих, мм | 35 |
| Макс. нагрузка на стол, кг | 1440 |
| Передача по осям X / Y | Шестерня-рейка YYC (Тайвань) |
| Поддерживаемое программное обеспечение | CAD, CorelDRAW plt., AI., dxf. и т. д. |
| Экран | 32″ ЖК |
| Смазка | Автосмазка |
| Фаза | 3 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Класс защиты | IP54 |
| Вид охлаждения | Водяной чиллер |
| Длина волны лазерного излучения, нм | 1070 |
| Общая мощность, кВт | 50 / 60 / 80 |
| Передача по оси Z | Шарико-винтовая пара |
| Ускорение оси Z, G | 1,5 |
| Длина, мм | 8270 |
| Ширина, мм | 2280 |
| Высота, мм | 2150 |
| Вес, кг | 5750 / 14 000 |
.png)

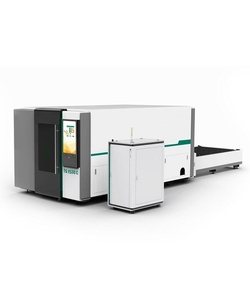

Похожие станки
