Оптоволоконная установка лазерного раскроя IRONMAC 3015C
(голосов 765)
Артикул: 95020863015c
Оптоволоконная*установка лазерного раскроя IRONMAC C обеспечивает скоростную чистовую резку листовых металлов (чёрные, нержавеющие, цветные) в автоматизированном режиме. Лазерная установка IRONMAC C отличается большой рабочей зоной - от 3000 х 1500 мм и массой 5000 кг. Перемещение портальной системы 120 м/мин позволяют производить обработку на высокой скорости. Модель поддерживает работу в 1-2 смены, а также может эксплуатироваться и до 3 смен, но при этом необходимо делать технологические перерывы. В конструкции оборудования установлены легко заменяемые стандартные унифицированные компоненты: Оборудование востребовано во многих производственных сферах, осуществляющих заготовительные операции: * технология оптоволоконного раскроя является наиболее современным способом резки листового металла. Работа оборудования основана на генерации лазерного излучения оптоволоконным резонатором.
Область применения IRONMAC 3015C
Оборудование востребовано во многих производственных сферах, осуществляющих заготовительные операции: Металлообрабатывающая промышленность Пищевая промышленность Художественная резка по металлу Нефтегазовая промышленность
Схемы обработки IRONMAC 3015C
 |
Процесс лазерной резки |
Конструктивные особенности IRONMAC 3015C
 |
Шкаф управления Отдельно стоящий шкаф управления с кондиционированием и вентиляцией Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни. Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры. |
 |
Пульт дистанционного управления PAD-дизайн дисплея + пульт дистанционного управления Вертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях. |
 |
Портал из авиационного алюминия Портал из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации. |
Комплектация IRONMAC 3015C
 |
Режущая голова Raytools (Швейцария) Новое поколение режущих голов с автофокусировкой (BM110 ≤ 3 кВт, BM114A ≤ 6 кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22 / 24 мм. Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание. |
 |
Резонатор (лазерный источник) Raycus или IPG Резонатор (лазерный источник) Raycus или IPG Raycus (Китай) от 3000 Вт до 6000 Вт IPG (Германия) от 3000 Вт до 6000 Вт |
 |
Система ЧПУ (CAD-CAM ПО) Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс. |
 |
Серводвигатель |
 |
Линейные направляющие Hiwin (Тайвань) HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков. |
 |
Привод X, Y - рейка-шестерня УУС (Тайвань) Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь. |
 |
Привод Z - прецизионная ШВП TBI (Тайвань) Элемент для стабилизации движения головы в вертикальной плоскости по оси Z. |
 |
Пневматические элементы ARTAC / SMC (Япония) Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны. |
 |

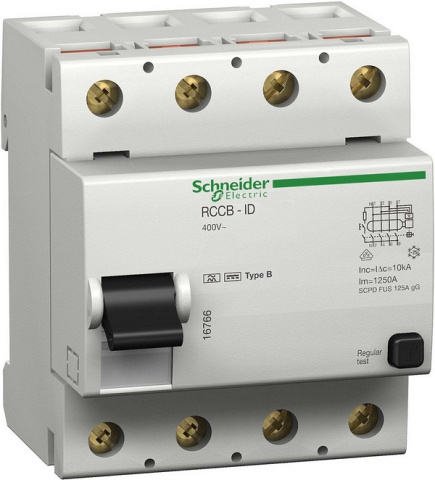

Электрические элементы Schneider (Франция) Электроника станка: реле, автоматические выключатели, контроллеры осей. |
 |
Редуктор Shimpo (Япония) Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы. |
 |
Чиллер охлаждения Tongfei (Китай) Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером. |
 |
Интегрированная система вентиляции Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий. |
 |
Беспроводное дистанционное управление Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола. |
 |
Стартовый комплект ЗИП |
 |
Станина Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации - 20 лет. |
 |
Автоматическая система смазки |
Технические характеристики IRONMAC 3015C
| Характеристика | Значение |
|---|---|
| ЦЕНА | 2 083 806 ₽ |
| Модуль для резки труб | - |
| Сменные паллеты | - |
| Кабинетная защита | - |
| Обрабатываемый металл | тонкий |
| Толщина металла, мм | 12 |
| Система ЧПУ | FSCUT |
| Рабочая зона (Х x Y), мм | 3000 x 1500 |
| Перемещение по осям X / Y / Z, мм | 3030 x 1520 x 100 |
| Мощность излучения резонатора, Вт | 1500 |
| Точность геометрического размещения осей X / Y, мм | ≤ 0,02 (от всего расстояния) |
| Макс. скорость портала, м/мин | 100 |
| Точность позиционирования, мкм/м | ± 0,03 |
| Точность репозиционирования, мм/м | 0,02 |
| Ускорение осей X / Y, G | 1,2 |
| Ширина реза, мм | 0,1 - 0,5 |
| Шероховатость в зоне реза, мкм | Ra 3,2 - 25,4 |
| Режущая способность, мм | Согласно возможностям резонатора |
| Мин. задаваемое перемещение, мм | 0,001 |
| Сечение направляющих, мм | - |
| Макс. нагрузка на стол, кг | 500 |
| Передача по осям X / Y | Шестерня-рейка YYC (Тайвань) |
| Поддерживаемое программное обеспечение | CAD, CorelDRAW plt., AI., dxf. и т. д. |
| Экран | - |
| Смазка | Автосмазка |
| Фаза | 3 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Класс защиты | IP54 |
| Вид охлаждения | Водяной чиллер |
| Длина волны лазерного излучения, нм | 1070 |
| Общая мощность, кВт | - |
| Передача по оси Z | Шарико-винтовая пара |
| Ускорение оси Z, G | - |
| Длина, мм | 4440 |
| Ширина, мм | 2360 |
| Высота, мм | 1750 |
| Вес, кг | 2100 |
| Заказать | — |
