Механические гильотинные ножницы НЛ3427 (20 х 2000 мм)
Артикул: НЛ3427
Механические гильотинные ножницы НЛ3427 (20 х 2000 мм)
Добро пожаловать в мир промышленного оборудования от Stanko-Market.ru! Мы представляем вам механические гильотинные ножницы НЛ3427, которые станут незаменимым помощником в вашем производстве.
Особенности товара:
- Длина реза: 2000 мм
- Толщина реза: до 20 мм
- Механическое управление
- Прочная конструкция
Преимущества механических гильотинных ножниц:
- Высокая точность реза
- Простота в использовании
- Долгий срок службы
- Экономия времени и сил оператора
Назначение и сферы применения:
Механические гильотинные ножницы НЛ3427 идеально подходят для резки листового металла, профильных труб и других материалов. Они находят широкое применение в машиностроении, металлообработке, строительстве и других отраслях промышленности.
Не упустите возможность приобрести качественное оборудование для вашего производства! Закажите механические гильотинные ножницы НЛ3427 прямо сейчас.
Ножницы гильотинные модели НЛ3427 являются простыми, надежными, неприхотливыми в эксплуатации оборудованием, которое возможно эксплуатировать в двухсменном режиме, в закрытых помещениях или на открытых площадках при отрицательном температурном режиме. В основе ножниц лежит надёжный кривошипный механизм. И именно благодаря надежности они стали лауреатом всероссийского конкурса «100 лучших товаров России». Механические гильотинные ножницы модели НЛ3427 являются усовершенствованной модификацией хорошо зарекомендовавших себя ножниц Н478, которые выпускали более 20 лет назад.
Завод гарантирует безупречную эксплуатацию станка и возможность реза металлических заготовок размером 20×2000 мм на протяжении 10 лет.
Что такое ножницы листовые кривошипные
Оборудование, способное «кроить» металлические листовые заготовки, называется листовыми ножницами. Конструкция ножниц включает в себя:
- станину;
- ножевую балку;
- стол с режущим инструментом;
- привод.
В производственном процессе металлическая заготовка располагается между двумя мощными лезвиями, подобно куску ткани. И, как и в портняжном деле, во время «раскроя» работает верхнее лезвие конструкции. Нижнее остается неподвижным.
Листовые ножницы — это одна из разновидностей режущего оборудования по металлу. Отличие состоит в толщине реза и ширине стола. Маневренность и производительность листовых ножниц зависит от многих факторов.
- высокая производительность и надежность;
- конструкция ножниц обеспечивает высокую точность и качество резания листов максимальной толщины;
- регулировка зазора режущих ножей;
- чистый и точный рез за счет движения верхнего ножа под углом к вертикали;
- жесткая, стальная конструкция станины и ножевой балки обеспечивает минимальные значения деформаций даже при максимальных нагрузках;
- задний упор на жестких направляющих;
- ножи изготовлены из инструментальной стали марки 6ХВ2С;
- ресурс более 10 лет.
Стандартная комплектация ножниц:

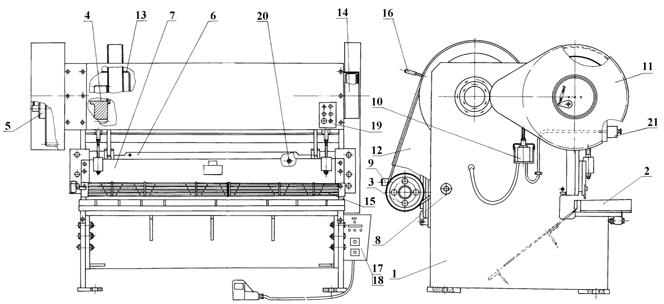

Рисунок 1
| Рис.1 | Наименование | Обозначение |
| 1 | Станина | НЛ3427-11А-001 |
| 2 | Стол | НЛ3427-14Б-001 |
| 3 | Привод | НЛ3427-21-001А |
| 4 | Вал промежуточный | НЛ3427-23-001 |
| 5 | Привод механизма реза | НЛ3427-25А-001 |
| 5 | Механизм реза | НЛ3427-31А-001 |
| 6 | Балка прижимная | НЛ3427-32-001 |
| 8 | Уравновешиватель | НЛ3427-33-001 |
| 9 | Упор задний | НЛ3427-34-001 |
| 10 | Механизм включения | НЛ3427-41Б-001 |
| 11 | Ограждение муфты | НЛ3427-71-001 |
| 12 | Ограждение привода | НЛ3427-72-001 |
| 13 | Ограждение маховика | НЛ3427-73-001 |
| 14 | Ограждение тормоза | НЛ3427-74-001 |
| 15 | Ограждение зоны реза | НЛ3427-75-001 |
| 16 | Рычаг для проворота маховика | НЛ3418-63-001 |
| 17 | Электрооборудование | НЛ3427-91В-001 |
| 18 | Электрошкаф | НЛ3427-92В-001 |
| 19 | Пульт управления | НЛ3427-93В-001 |
| 20 | Освещение линии реза | НЛ3427-76-001 |
| 21 | Кнопочный пост | НГ5222-91Д-401 |
Технические характеристики нл3427
Типы листовых ножниц
На рынке можно встретить несколько разновидностей листовых кривошипных ножниц. Однако главной отличительной особенностью любого вида этого оборудования является отсутствие стружки во время реза. Край металлической заготовки после «кроя» остается ровным и гладким. Главное, за что ценят технологи это оборудование, это отсутствие деформации края листа.
В зависимости от производственной задачи используются разные виды механических гильотинных ножниц:
- Электромеханические гильотинные ножницы.
- -Пневматические гильотинные ножницы.
- Электромеханические гильотинные ножницы с гидроприжимами и пневмомуфтой.
Листовые ножницы: обзор цен по России
Любая модель листовых ножниц должна отвечать профессиональным требованиям:
- мощности, рассчитанной на заданную толщину металлической заготовки;
- высокому числу ходов (чем выше данный показатель, тем больше экономится рабочего времени);
- максимальной толщине резания.
На отечественном рынке наиболее популярными моделями являются:
- Ножницы листовые кривошипные модели НЛ3427.
- Ножницы листовые кривошипные модели НГ20.
- Ножницы механические Н478 (производятся Украиной).
Стоимость оборудования определяется ее производительностью. Чем мощнее модель, тем она стоит дороже.
| Максимальное усилие реза, кн | 1000 |
| Лист | 20×2000 |
| Угол наклона подвижного ножа | 2°50' |
| Наименьшая длина отрезаемой полосы при работе с задним упором, мм | 80 |
| Частота ходов ножа, мин-1 | |
| холостых, не менее | 30 |
| при наибольших размерах отрезаемого листа, не более | 6 |
| Габаритные размеры, мм | 2960×2250×2260 |
| Масса, кг | 9050 |
| Мощность главного привода, квт | 37 |
В стандартную комплектацию гильотинных ножниц модели НЛ3427 входит:
- педаль управления;
- подсветка рабочей зоны;
- кнопка аварийного останова;
- боковой упор;
- ножи с четырьмя рабочими гранями;
- упор задний;
- ограждение рабочей зоны.
По желанию заказчика за дополнительную плату гильотина может комплектоваться:
- централизованная система смазки или автоматическая;
- лазерный указатель линии реза;
- передние удлинители рабочего стола;
- шариковые опоры на рабочем столе;
- рольганги приводные и не приводные;
- тележка откатная приводная и не приводная;
- упор задний с системой ЧПУ, с точностью позиционирования 0,1 мм;
- угловой передний упор.
.png)
