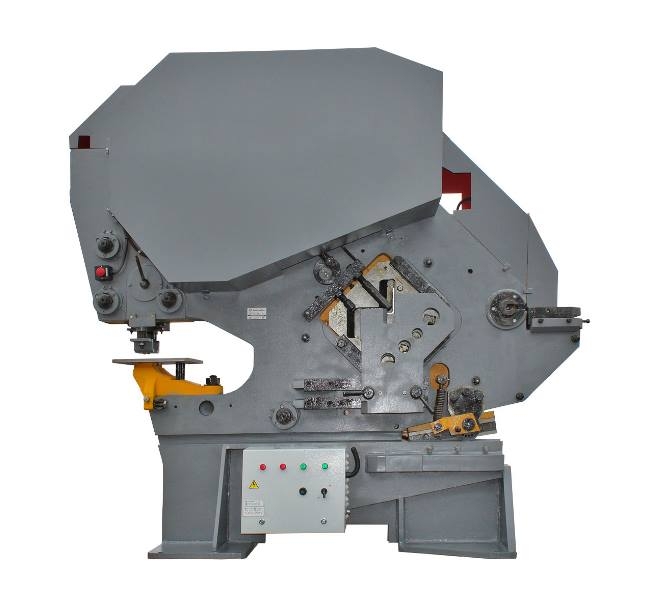

Пресс-ножницы комбинированные НВ5224
Артикул: rosНГ5224
Пресс-ножницы комбинированные НВ5224
Пресс-ножницы комбинированные НВ5224 от Stanko-Market.ru - это надежное и многофункциональное оборудование, которое подойдет для широкого спектра задач в промышленности. Этот инструмент сочетает в себе функции пресса и ножниц, позволяя выполнять различные операции быстро и эффективно.
Преимущества пресс-ножниц нв5224:
- Высокая производительность - оборудование способно обрабатывать большие объемы материалов без потери качества.
- Надежность и долговечность - изготовлены из прочных материалов, обеспечивая длительный срок службы.
- Простота в использовании - удобное управление позволяет оператору быстро освоить работу с оборудованием.
- Многофункциональность - возможность выполнять различные операции без необходимости переключения между разными машинами.
Особенности пресс-ножниц нв5224:
- Мощный двигатель обеспечивает высокую скорость работы.
- Регулируемый угол наклона рабочей плиты для удобства оператора.
- Система безопасности, предотвращающая возможность травмирования.
Пресс-ножницы комбинированные НВ5224 идеально подходят для обработки листового металла, производства металлических конструкций, а также для выполнения различных видов металлообработки. Это незаменимое оборудование для предприятий, занимающихся производством и металлообработкой.
Приобретите пресс-ножницы комбинированные НВ5224 от Stanko-Market.ru и увеличьте эффективность производства на вашем предприятии!
Пресс-ножницы НГ5224 этооборудование, которое относится к металлорежущим станкам, используемым для отрезки проката по упору до 1000 мм, кругов, швеллеров, уголков, двутавров, пробивки пазов прямоугольной и треугольной формы, а также отверстий овальной, прямоугольной, круглой, квадратной и любой другой конфигурации, в зависимости от того, что вам требуется.
НГ5224 сконструированы так, что все операции могут выполняться исключительно на одном станке. Что экономически выгодно и удобно при обработке проката не только на машиностроительном производстве, но и на предприятиях среднего и малого бизнеса, а также в цехах и строительных площадках.
Описание пресс-ножниц комбинированных нг5224:
Пресс-ножницы НГ5224 имеют сварную конструкцию, состоящую из заднего и переднего листов, которые надёжно приварены к основанию. Приводные валы и приводы секций устанавливаются в специальные расточки, которых начитывается четыре.
Опыт в продаже данного оборудования показал, что они надёжны и совершенно просты в эксплуатации, обладают большим количеством функций (комбинированные) и качественно изготовлены.
Для уравновешивания ползуна дыропробивной секции используется пружинный уравновешиватель. Центрирование осуществляется при помощи специального механизма, оно необходимо для наметки, и производится посредством перемещения рукоятки пуансонодержателя с самим пуансоном.
Для резки уголков, квадратов и кругов используется инструмент, состоящий из двух плит, одна из которых подвижная, а другая неподвижная. Первая плита устанавливается в разъём ползуна секции сортолистовой, вторая – в разъём станины, при помощи Г-образных пружин.
Для изготовления зарубочного и листового инструмента используются два подвижных и три неподвижных ножа. Подвижными являются ножи для листовой резки и прямоугольной зарубки.
В дыропробивной секции установлен инструмент, состоящий из матрицы и пуансона, который крепится к ползуну через пуансонодержатель, а матрица, в свою очередь, к корпусу приспособления для дыропробивания.
У листовой секции есть три рабочих места, которые обслуживаются одним оператором. Электросхема пресс-ножниц обеспечивает возможность работы на одиночных и непрерывных ходах. Управлять станком можно путём использования кнопок и педали.
НГ5224, НВ5224, Н5224 не требуют особого ухода, так как смазка станка производится автоматически, в требуемом количестве.
Пресс-ножницы НГ5224 комбинированные (универсальные) для полосы 28 х 200 мм служат для отрезки полосового, сортового и фасонного проката и пробивки отверстий в листовом, полосовом и фасонном прокате.
Пресс-ножницы комбинированные нг5224 производят:
- отрезку полосы;
- отрезку проката без разметки до 1000 мм по упору;
- отрезку уголка, круга, швеллера, двутавра, шахтного профиля;
- пробивку пазов;
- пробивку отверстий круглой, прямоугольной, квадратной и любой другой формы.
Для облегчения перемещения сортового и фасонного проката при подаче их в рабочую зону ножниц возможно использование модуль-рольганга приводного модели МРП3 и не приводного модели МРН3.
Технические характеристики нг5224
| Характеристика | Значение |
|---|---|
| Электродвигатель (тип) | 4А132М4У3 |
| Мощность, квт | 11 |
| Частота вращения, мин -1 | 3000 |
| Наибольшие размеры обрабатываемого проката, при σв ≤ 500 мпа , мм | |
| - толщина и ширина полосы, мм | 28х200 |
| - резка под углом 90 | 160х160х20 |
| - диаметр круга, мм | 67 |
| - резка под углом 45 | 125х125х14 |
| - швеллер | 5У-30У*; 5П-8П*, 12П*, 14П* |
| - двутавр | 10-30* |
| Номер свп профиля | 19-27* |
| Пробиваемое отверстие (диаметр, толщина материала), мм | 40х25 |
| Наибольшие размеры пробиваемых пазов прямоугольной формы (толщина , ширина, длина), мм: | 16х85х100 |
| Длина заготовки при резе по заднему упору (минимальная/максимальная), мм | 130/1000 |
| Частота ходов ползуна (одиночных, не более), мин-1 | 14 |
| Номинальное усилие пресса, кн (тс) | 1250 (125) |
| Расстояние от оси ползуна пресса до станины, не менее, мм | 600 |
| Габаритные размеры, мм | 2735х1760х2445 |
| Масса, кг | 7050 |
Отрезка проката выполняется специальным инструментом, поставляемым за дополнительную плату.
Комплект поставки нг 5224
- станок
- упаковка
- инструкция
