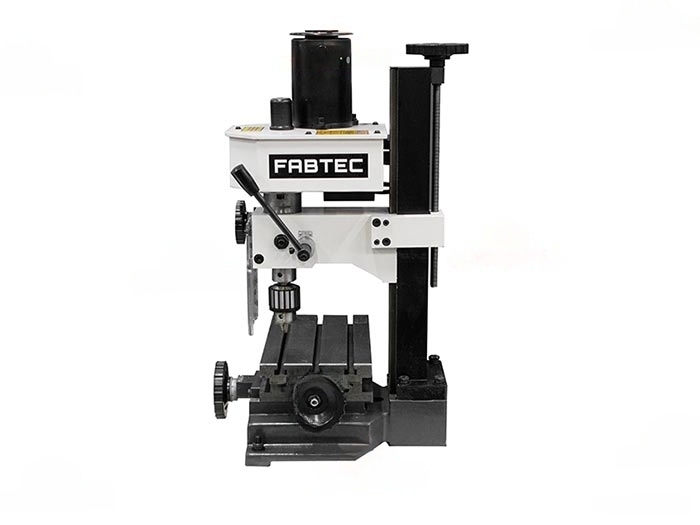

Настольный фрезерный станок Mini Mill X1
Артикул: mos2476887
Особенности
• Настольный станок Mini mill X1 предназначен для сверления, концевого и торцевого фрезерования небольших заготовок;
• Диапазоны оборотов выбираются с помощью двухскоростной коробки передач (низкая: 0 – 1000 об/мин, высокая: 0 – 2000 об/мин);
• Плавная регулировка скоростей вращения шпинделя позволяет выбрать оптимальный режим работы;
• Для устойчивости основание крепится к столу или верстаку с помощью трех болтов с шестигранной головкой;
• Т-образные пазы на рабочем столе используются для закрепления заготовок разной формы.
Рекомендации
• Настольный фрезерный станок Mini mill X1 используется в условиях мелкосерийного производства, в слесарных и столярных мастерских, в ремонтных цехах и т.д.
• Настольный фрезерный станок позволяет торцевать поверхность заготовок, наносить резьбу, работать с цилиндрическими, коническими и прочими формами, сверлить и зенкеровать отверстия.
| Конструкция станка | |
 |

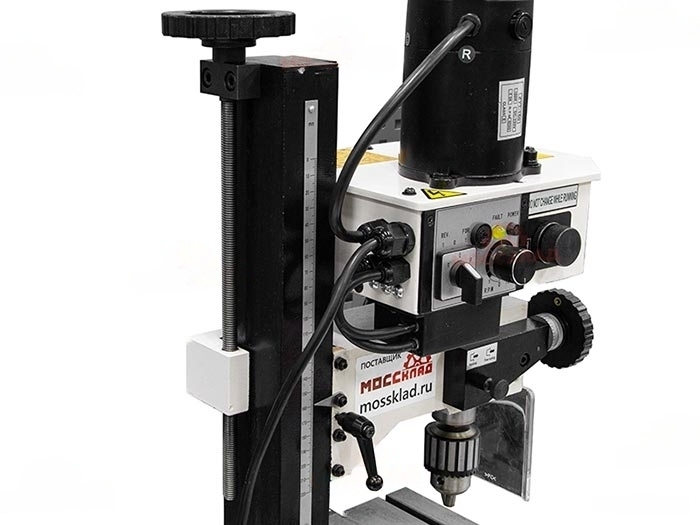

1. Переключатель вращения вперед, выключения, вращения назад |
| 2. Регулятор частоты вращения шпинделя | |
| 3. Блок предохранителей | |
| 4. Индикатор питания (зеленый) | |
| 5. Индикатор перегрузки (желтый) | |
| 6. Ручка изменения скорости | |
| 7. Рычаг сцепления | |

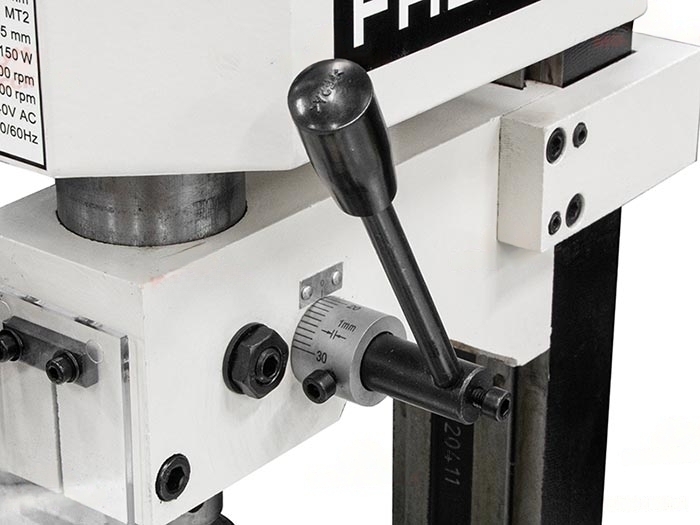

| 8. Маховик точной подачи | |
| 9. Стопорная рукоятка | |
| 10. Рабочий стол | |
| 11. Маховик поперечной подачи | |
| 12. Маховик продольной подачи | |
| 13. рукоятка | |
| 14. Маховик подъема | |

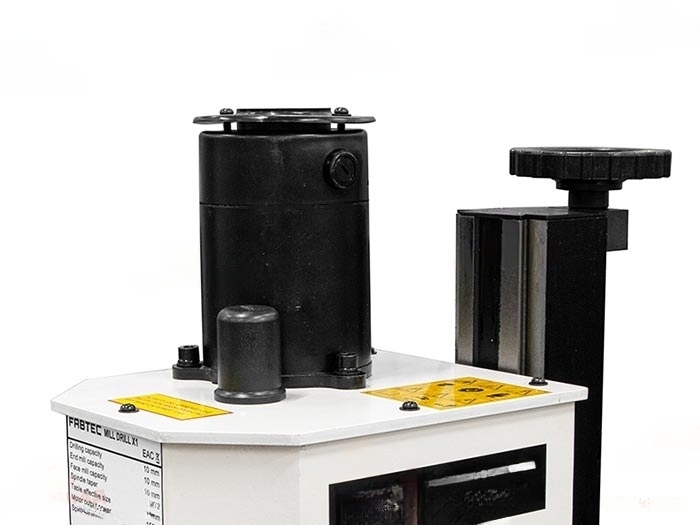

| 15. Двигатель постоянного тока | |
Комплект поставки:
- Фрезерный станок-1 шт.;
- Руководство по эксплуатации-1 шт.;
- L-образный ключ с шестигранной головкой 3 мм, 6 мм-по 1 шт.;
- Двусторонний ключ 5.5х7 мм, 8х10 мм-по 1 шт.;
- Торцевой ключ 38х42 мм-1 шт.;
- Масленка-1 шт.;
- Предохранитель-1 шт.;
- Ключ для сверлильного патрона-1шт.;
- Рукоятки-3 шт.;
- Т-образная гайка-4 шт.;
- Управляющая рукоятка-1 шт.

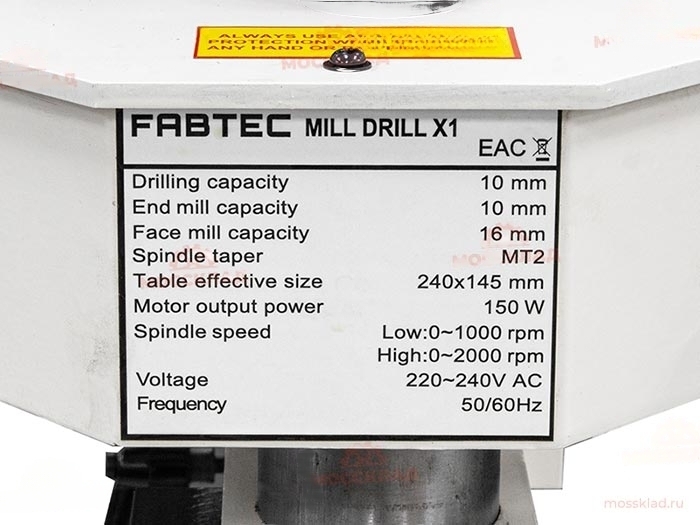

Технические характеристики Mini Mill X1
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | 54348 |
| Страна-производитель | КНР |
| Размер стола, мм | 240x145 |
| Максимальный d-сверления, мм | 10 |
| Максимальный d-фрезерования, мм | 20 |
| Максимальный диаметр концевого фрезерования, мм | 10 |
| Перемещение пиноли, мм | 30 |
| Продольное перемещение рабочего стола, мм | 180 |
| Поперечное перемещение рабочего стола, мм | 90 |
| Скорость вращения, об/мин | 0-1000/0-2000 |
| Вылет оси шпинделя, мм | 140 |
| Конус шпинделя | MК 2 |
| Количество скоростей | 2 |
| Электропитание, в/гц | 220/50 |
| Потребляемая мощность, квт | 0.15 |
| Длина, мм | 370 |
| Ширина, мм | 350 |
| Высота, мм | 550 |
| Вес, кг | 32 |
| Размер упаковки, мм | 420х400х610 |
| Вес в упаковке, кг | 44 |
