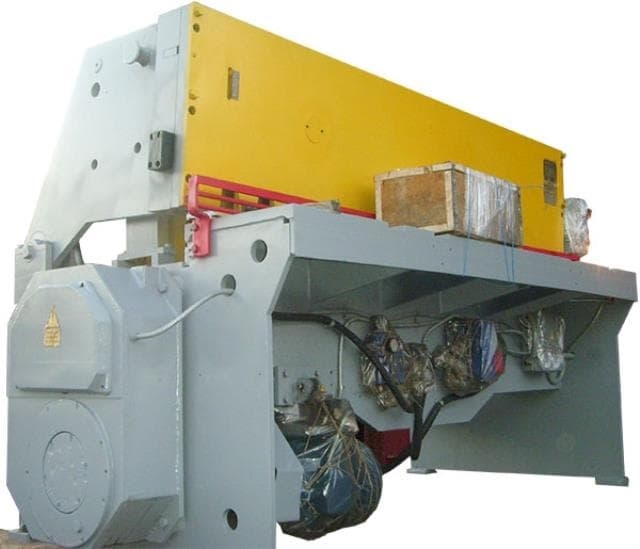

Ножницы гильотинные механические НА 3216
Артикул: rosНА 3216
Ножницы гильотинные механические НА 3216
Преимущества товара:
- Высокое качество материалов и сборки
- Надежность и долговечность
- Простота в использовании и обслуживании
- Эффективное и точное резание
Особенности товара:
- Механический привод
- Размер реза до 3216 мм
- Регулировка давления ножа
- Защита от перегрузок
Назначение товара:
Ножницы гильотинные механические НА 3216 предназначены для резки листового металла, пластика, картона и других материалов с высокой точностью и качеством.
Сферы применения:
- Производство металлических конструкций
- Рекламное производство
- Машиностроение
- Упаковочная промышленность
Закажите ножницы гильотинные механические на 3216 прямо сейчас и убедитесь в их высоком качестве и эффективности!
Ножницы гильотинные, кривошипные НА 3216 предназначены для резки листового металла. Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа.
Станина гильотинных ножниц НА3216 сборно-сварной конструкции, состоит из двух стоек, соединенных между собой траверсой и стяжкой. На стойки и траверсу опирается стол, к которому при помощи винтов крепятся нижние ножи. регулирование зазора между ножами ножевой балки и станины осуществляется путем перемещения стола с помощью болтов и гаек, расположенных с обеих сторон стола.
Направляющие стоек вместе с прикрепленными к ним накладками наклонены к плоскости стола под углом 870. На станине имеется эксцентриковый вал с насаженными на нем эксцентриками и шатунами, соединенными с балкой при помощи осей.
Ножевая балка НА3216 представляет собой жесткую конструкцию сварного типа, состоящую из вертикального, горизонтального и наклонного листов. В ножевой балке имеются два выступа, с помощью которых при возврате в верхнее исходное положение она приподнимает прижимную балку. Во время рабочего хода прижимная и ножевая балки одновременно опускаются. Прижим листа осуществляется за счет силы сжатых пружин и собственного веса балки. Сила сжатия пружин регулируется винтами.
Задний упор - ручной. По спец.заказу устанавливается приводной упор либо приводной упор с УЦИ. Для отсчета величины перемещения заднего упора на рейке закреплена линейка. При работе без упора, в случае, когда ширина отрезаемых листов более 600 мм, линейка с рычагами приподнимается и укладывается на горизонтальное ребро ножевой балки. Боковой упор предназначен для определения начала реза и получения прямоугольных заготовок.
Для защиты рук оператора в зоне реза имеется защитная решетка, полностью преграждающая доступ к ножам и прижиму. Привод ножниц осуществляется от электродвигателя через клиноремную передачу на маховик, соединенный муфтой-тормозом с приводным валом. От приводного вала НА3216 через пару цилиндрических косозубых колес вращение передается на эксцентриковый вал, соединенный с ножевой балкой шатунами. Гильотина применяется в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения и других отраслях промышленности.
Технические характеристики гильотинных ножниц на3216
| Толщина разрезаемых листов с временным сопротивлением σвр = 500мпа,мм | 4 |
| Ширина разрезаемых листов, мм | 2000 |
| Частота ходов ножа, холостых, мин-1 | 65 |
| Частота ходов ножа, мин-1: при резке наибольших размеров разрезаемого металла | 33 |
| Угол наклона подвижного ножа, α | 1°19' |
| Длина листа отрезанного с упором, мм | 700 |
| Расстояние от верхней кромки нижнего ножа до уровня пола, мм | 800 |
| Мощность электродвигателя, квт | 5,6 |
| Габариты | 2760x1690x1520 |
| Масса ножниц, кг | 3200 |
Комплект поставки на 3216
- Станок НА 3216
- Инструкция по эксплуатации
- упаковка
