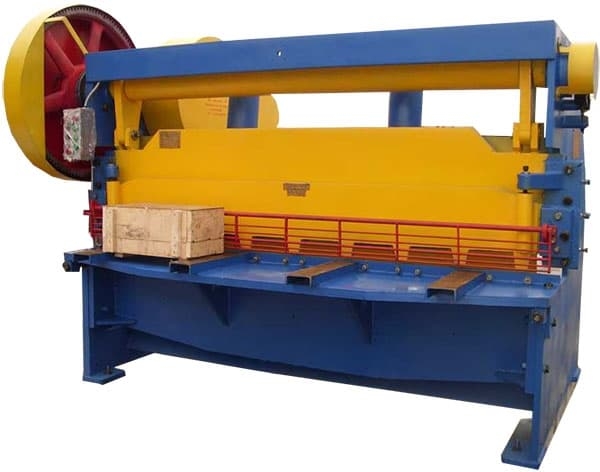

Ножницы гильотинные механические НА 3118
Артикул: rosНА 3118
Ножницы гильотинные механические НА 3118 - это надежное и эффективное оборудование, которое предназначено для резки листового металла. Они отличаются высокой точностью и качеством резки, что делает их незаменимым инструментом в промышленности.
Преимущества ножниц на 3118:
- Высокая точность резки
- Прочная и надежная конструкция
- Простота в использовании и обслуживании
- Идеально подходят для работы с листовым металлом различной толщины
- Экономия времени и трудозатрат
Особенности ножниц на 3118:
- Механический привод
- Режущий инструмент изготовлен из высококачественной стали
- Регулируемый угол реза
- Эргономичная конструкция
- Большой рабочий стол для удобства работы
Назначение и сферы применения:
Ножницы гильотинные механические НА 3118 прекрасно подходят для резки листового металла в сфере машиностроения, металлообработки, автомобильного производства, а также в других отраслях промышленности. С их помощью можно получить четкие и ровные края без лишних зазубрин и деформаций.
Ножницы гильотинные, кривошипные НА3121 предназначены для прямолинейной продольной и поперечной резки листового материала.
На гильотинах может производиться резка листов как по разметке, так и без нее - по заднему или боковому упорам. Станина гильотины сварная, из листовой стали. Две боковые стойки соединены столом и тремя стяжками. Стол, к которому крепится нижний нож, имеет регулировку для установки необходимого зазора.
Привод ножниц гильотинных НА3118 осуществляется от электродвигателя через клиноременную передачу и двухступенчатый цилиндрический редуктор, Ножевая балка гильотины получает возвратно-поступательное движение от коленчатого вала через шатуны и имеет пружинные уравновешиватели. Конструкция соединения ножевой балки с шатунами предусматривает возможность увеличения открытой высоты ножей на 20 мм, что необходимо для продольной резки листа. Прижим разрезаемого листа к столу осуществляется индивидуальными подпружиннеными штоками.
Разрезаемый материал прижимается к столу ножниц (гильотины) прижимной балкой, движение которой согласовано с движением ножевой балки. Муфта включения гильотины с двумя поворотными шпонками, тормоз ленточный, периодического действия.
Периодичность торможения достигается за счет эксцентричного расположения шкива по отношению к оси коленчатого вала. Это торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под действием сил инерции. Для работы с гильотиной НА3118 необходим сжатый воздух, обеспечивающий рабочее давление в пневмосистеме 0,5 МПа.
Гильотины НА3118 с пневмомуфтой работают менее шумно, и более надежны в эксплуатации, к недостатком таких гильотин следует отнести зависимость от температуры окружающего воздуха. Для безопасности работы на гильотине предусмотрена защитная решетка. Управление кнопочное с пульта и от ножной педали. Смазка основных узлов централизованная. Гильотина изготовляется с основными параметрами по ГОСТ 6282-64.
Технические характеристики гильотинных ножниц на3118
| Толщина разрезаемых листов с временным сопротивлением σвр = 500мпа,мм | 6,3 |
| Ширина разрезаемых листов, мм | 2000 |
| Частота ходов ножа, холостых, мин-1 | 11 |
| Длина листа отрезанного с упором, мм | 600 |
| Мощность электродвигателя, квт | 50 |
| Габариты | 2850x2580x1945 |
| Масса ножниц, кг | 5000 |
Комплект поставки на 3118
- Станок НА 3118
- Инструкция по эксплуатации
- упаковка
