Резьбонарезной станок МЗК-95М (ММЗ-3204)
(голосов 765)
Артикул: rosМЗК-95М
Резьбонарезной станок МЗК-95М (ММЗ-3204)
Если вам необходим надежный и производительный резьбонарезной станок, то модель МЗК-95М (ММЗ-3204) идеально подойдет для вашего производства. Этот станок от Stanko-Market.ru обладает высокой точностью и удобством в использовании, что делает его незаменимым инструментом для резьбонарезания.
Преимущества:
- Высокая производительность
- Точное и качественное резьбонарезание
- Простое и удобное управление
- Надежность и долговечность
Назначение:
Резьбонарезной станок МЗК-95М (ММЗ-3204) предназначен для резьбонарезания на металлических материалах различной твердости. Он идеально подходит для производства деталей и изделий, где требуется высокая точность и качество резьбы.
Сферы применения:
Этот станок широко используется в машиностроении, автомобильной промышленности, судостроении, а также в других отраслях, где требуется высокоточное резьбонарезание. Благодаря своей надежности и производительности, он станет незаменимым помощником на вашем производстве.
Представляем Вашему вниманию полуавтоматический резьбонарезной станок МЗК-95М, предназначенный для нарезания:
- наружной метрической резьбы на круглом металлическом прокате;
- наружной трубной цилиндрической резьбы на водогазопроводных трубах, трубах круглого сечения, круглом прокате, сгонах, изогнутых отводах, скобах круглого сечения.
Максимальная длина нарезаемой резьбы 120 мм.
Резьбонарезной станок применяется на строительных объектах, в небольших мастерских, различных предприятиях по изготовлению резьбовых систем.
Внимание!
В зависимости от выбранного типа нарезаемой резьбы, необходимо установить резьбонарезные гребенки соответствующего типа на резьбонарезной головке станка.
Таблица нарезаемой метрической резьбы по гост 24705-2004
Нарезание резьбы на заготовках из стали марок 30 или 40, или 45 по гост 10150-74 твердостью 160...190 нв, из стали марок 15 или 20 по гост 1050-74 или легированных конструкционных сталей по гост 4543-71, или серого чугуна по гост 1412-85 твердостью 160...190 нв.
| Комплект 1 | Комплект 2 | Комплект 3 | Комплект 4 | Комплект 5 | Комплект 6 | Комплект 7 | |||||||
| Комплект гребенок для нарезания метрической резьбы -2660-0126 с шагом 1,5 мм | Комплект гребенок для нарезания метрической резьбы -2660-0136 с шагом 1,75 мм | Комплект гребенок для нарезания метрической резьбы -2660-0146 с шагом 2 мм | Комплект гребенок для нарезания метрической резьбы -2660-0154 с шагом 2,50 мм | Комплект гребенок для нарезания метрической резьбы -2660-0158 с шагом 3 мм | Комплект гребенок для нарезания метрической резьбы -2660-0164 с шагом 3,50 мм | Комплект гребенок для нарезания метрической резьбы -2660-0168 с шагом 4,00 мм | |||||||
| Диаметр резьбы, м,мм | Шаг резьбы | Диаметр резьбы, М,мм | Шаг резьбы | Диаметр резьбы, М,мм | Шаг резьбы |
Диаметр резьбы, М,мм | Шаг резьбы |
Диаметр резьбы, М,мм | Шаг резьбы |
Диаметр резьбы, М,мм | Шаг резьбы | Диаметр резьбы, М,мм | Шаг резьбы |
| 10 | 1,5 | ||||||||||||
| 12 | 1,75 | ||||||||||||
| 14 | 2 | ||||||||||||
| 16 | 2 | ||||||||||||
| 18 | 2,5 | ||||||||||||
| 20 | 2,5 | ||||||||||||
| 22 | 2,5 | ||||||||||||
| 24 | 3 | ||||||||||||
| 27 | 3 | ||||||||||||
| 30 | 3,5 | ||||||||||||
| 33 | 3,5 | ||||||||||||
| 36 | 4 | ||||||||||||
| 39 | 4 | ||||||||||||
| Резьба с крупным шагом | |||||||||||||
| Наименование оборудования | Комплектация |
Резьбонарезной полуавтоматический станок мод. МЗК-95М для нарезания наружной трубной резьбы в диапазоне 1/2" ...2" класс точности В, по ГОСТ6357-81. Наружные диаметры обрабатываемых труб 21.3...60мм. |
1. Губки для заготовок диаметром 21,3...60мм - 1 комплект. 2. Отвертка комбинированнная - 1 шт. 3. Шаблон для установки гребенок – 1шт. 4. Шаблон для заточки гребенок – 1шт. 5. Программное обеспечение под трубную резьбу. |
1. Комплект (4 шт.) гребенок резьбонарезных плоских 14 ниток для трубной резьбы 1/2", 3/4". 2. Комплект (4 шт.) гребенок резьбонарезных плоских 11 ниток для трубной резьбы 1"...2". Станок комплектуется резьбонарезными гребенками за отдельную плату по желанию заказчика. |
|
Резьбонарезной полуавтоматический станок мод. МЗК-95М для нарезания наружной метрической резьбы М10, М12, М14, М16, М18, М20, М22, М24, М27, М30, М33, М36, М39, 8-й степени точности по ГОСТ 24705-2004. |
1. Губки для заготовок диаметром 10-20мм. – 1 комплект. 2. Губки для заготовок диаметром 21,3…60мм – 1 комплект. 4. Отвертка комбинированная – 1шт. 5. Шаблон для установки гребенок – 1шт. 6. Шаблон для заточки гребенок – 1шт. 7. Программное обеспечение под метрическую резьбу. |
1. Комплект (4 шт.) гребенок резьбонарезных плоских метрических: S = 1,5х9х20х100 S = 1,75х9х20х100 S = 2,0х9х20х100 S = 2,5х10х25х100 S = 3,0х10х25х100 S = 3,5х10х25х100 S = 4,0х10х25х100 Станок комплектуется резьбонарезными гребенками за отдельную плату по желанию заказчика. |
|
Резьбонарезной полуавтоматический станок мод. МЗК-95М для нарезания наружной трубной резьбы в в диапазоне 1/2"…2" класс точности В по ГОСТ 6357-81. Наружные диаметры обрабатываемых труб 21,3…60мм и для нарезания наружной метрической резьбы М10, М12, М14, М16, М18, М20, М22, М24, М27, М30, М33, М36, М39 8-й степени точности по ГОСТ 24705-2004. |
1. Губки для заготовок диаметром 10-20мм. – 1 комплект. 2. Губки для заготовок диаметром 21,3…60мм – 1 комплект. 3. Отвертка комбинированная – 1шт. 4. Шаблон для установки гребенок – 1шт. 5. Шаблон для заточки гребенок – 1шт. 6. Программное обеспечение под метрическую резьбу. 7. Программное обеспечение под трубную резьбу. |
1. Комплект (4шт.) гребенок резьбонарезных плоских 14 ниток для трубной резьбы 1/2", 3/4". 2. Комплект (4шт.) гребенок резьбонарезных плоских 11 ниток для трубной резьбы 1"…2". 3. Комплект (4шт.) гребенок резьбонарезных плоских метрических: S = 1,5х9х20х100 S = 1,75х9х20х100 S = 2,0х9х20х100 S = 2,5х10х25х100 S = 3,0х10х25х100 S = 3,5х10х25х100 S = 4,0х10х25х100 Станок комплектуется резьбонарезными гребенками за отдельную плату по желанию заказчика.. |
Преимущества полуавтоматического резьбонарезного станка мзк-95м:
- Высокая производительность и высокое качество нарезаемой резьбы
- Высокая производительность за счет использования двухканального частотного преобразователя с увеличенными скоростями холостых перемещений.
- Высокое качество нарезаемой резьбы за счет синхронизации скорости резьбонарезной головы и подачи заготовки.
- Управление станком в автоматическом и ручном режимах
- Минимальное время переналадки станка, быстрая работа при штучном и серийном производстве.
- Многократная повторяемость нарезаемой резьбы на заготовках
- Совмещенный принцип подачи заготовки с самозатягом и принудительно.
- Наибольший запас на переточку среди всех резьбонарезных гребенок.
- Бесступенчатое регулирование скорости резания за счет двухканального частотного привода.
- Широкий диапазон выбора скоростей в ручном режиме.
- Автоматическая подача заготовки в зону резания.
- Автоматическая подача СОЖ в зону резания.
- 18 предустановленных режимов резания для труб ½ - 2 дюймов.
- Повтор цикла резьбонарезания одной кнопкой.
- В состав электрооборудования входит двухканальный частотный преобразователь с широким диапазоном скоростей резьбонарезания.

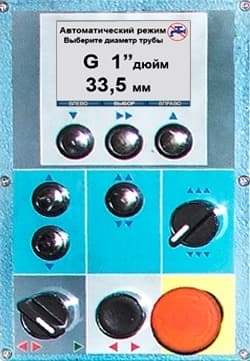

- Показания и параметры выводятся на графический цветной ЖК-дисплей.
- Станок оснащен электронной системой управления скоростью вращения шпинделя, привода подачи заготовки и новой системой подачи охлаждающей жидкости.
- Система диагностики с отображением сообщений на цветной графический дисплей.
- Резьбонарезной станок эксплуатируется в помещениях с естественной и искусственной вентиляцией, выполнен в климатическом исполнении УХЛ 4 ГОСТ 15150.
- Станок не требует подготовки специального фундамента, устанавливается на твёрдое покрытие помещения и выравнивается винтовыми шарнирными опорами.
