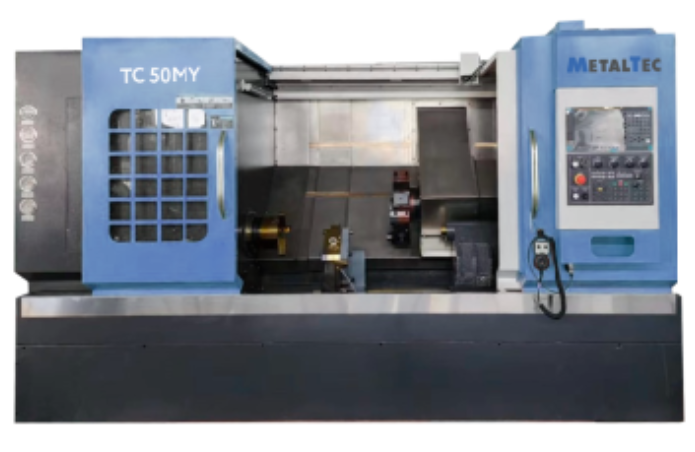

Токарный станок чпу с наклонной станиной MetalTec ТС 50MY + ось Y
.png "MetalTec")
Артикул: met12511
НАЗНАЧЕНИЕ:
Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;
Серия станков MetalTec NEXUS обладают высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
СХЕМА ОБРАБОТКИ:

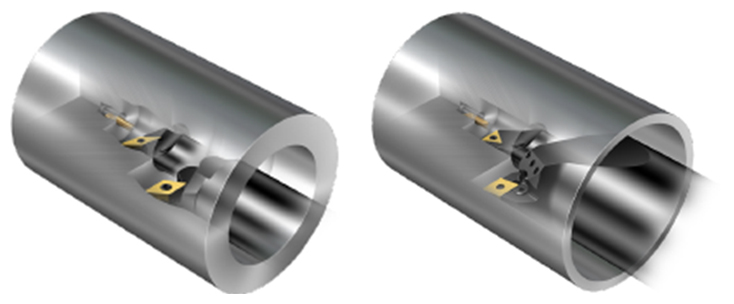

 | Внутреннее точение |
 | Наружное точение |
 | Точение наружной резьбы |

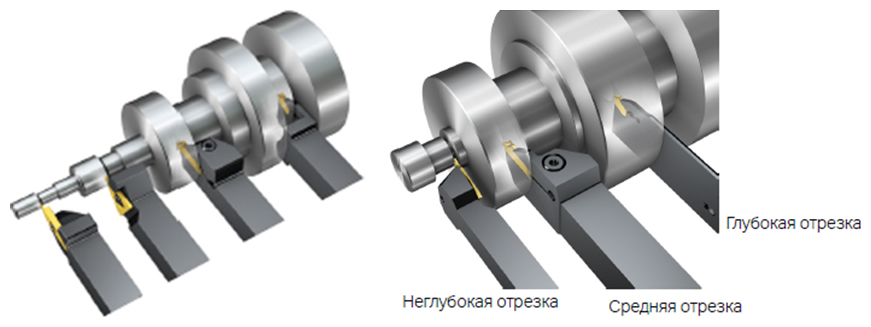

 | Наружная отрезка и обработка канавок |
Технические характеристики metaltec тс 50my + ось y
| Расстояние между центрами | 750 мм |
| Максимальный диаметр над станиной | ?500 мм |
| Максимальный диаметр над суппортом | ?300 мм |
| Максимальная длина обработки | 600 мм |
| Максимальные обороты шпинделя | 50-3500 об/мин |
| Торец шпинделя | A2-6 |
| Отверстие шпинделя | ? 66 мм |
| Диаметр патрона | ?200 мм |
| Обрабатываемый пруток | ? 52 мм |
| Ход по оси х | 250 мм |
| Ход по оси z | 620 мм |
| Ход по оси y | +/-50 |
| 12-ти позиционная приводная револьверная голова bmt55 (er32) | + |
| Осевой привод (держатель инструмента bmt55 0°) – 2 шт. | + |
| Радиальный привод (держатель инструмента bmt55 90°) – 2 шт. | + |
| Тип задней бабки | Гидравлическая |
| Максимальное перемещение задней бабки | 120 мм |
| Конус задней бабки | MT5 |
| Главный двигатель | 15/18,5 кВт |
| Приводной двигатель по оси x | 3 кВт |
| Приводной двигатель по оси z | 3 кВт |
| Приводной двигатель по оси y | 1,8 кВт |
| Насос сож | 10 Бар |
| Тип станины | Наклонная |
| Габариты в упаковке (д?ш?в) | 3400x2200x2400 |
| Вес станка (нетто/брутто) | 4500 кг |
| Шпиндель | |
| Максимальные обороты | 50-3500 об/мин |
| Торец шпинделя | A2-6 |
| Отверстие шпинделя | ? 66 мм |
| Диаметр патрона | ? 200 мм |
| Обрабатываемый пруток | ? 52 мм |
| Система торможения | Гидравлическая |
| Тип привода | Электродвигатель |
| Производитель подшипников | FANUC |
| Жесткость и точность | Высокая |
| Дополнительные особенности | Индукционная закалка станин, жесткость > HRC55 |
| Перемещение суппорта | |
| Ход по оси x | 250 мм |
| Ход по оси z | 620 мм |
| Ход по оси y | +/-50 мм |
| Направляющие | Линейные |
| Шарико-винтовые передачи | Тайвань |
| Инструментальный резцедержатель | |
| Тип | 12-ти позиционная приводная револьверная голова BMT55 (ER32) |
| Торцевой блок | 2 шт. 25x25 мм |
| Радиальный блок | 2 шт. 25x25 мм |
| Расточные блоки | 2 шт. ? 40 мм |
| Осевой привод (держатель инструмента bmt55 0°) | 2 шт. |
| Радиальный привод (держатель инструмента bmt55 90°) | 2 шт. |
| Приводной инструмент | |
| Осевой привод (держатель инструмента bmt55 0°) | 2 шт. |
| Радиальный привод (держатель инструмента bmt55 90°) | 2 шт. |
| Задняя бабка | |
| Тип | Гидравлическая |
| Максимальное перемещение | 120 мм |
| Конус | MT5 |
| Двигатель | |
| Главный двигатель | 15/18,5 кВт |
| Приводной двигатель по оси x | 3 кВт |
| Приводной двигатель по оси z | 3 кВт |
| Приводной двигатель по оси y | 1,8 кВт |
| Точности | |
| Индукционная закалка станины | Твердость > HRC55 |
| Жесткость и точность | |
| Высокая | Точность позиционирования |
| Точность позиционирования по оси x | ±0,005 мм |
| Точность позиционирования по оси z | ±0,008 мм |
| Точность позиционирования по оси y | ±0,003 мм |
| Повторяемость | |
| Повторяемость по оси x | ±0,003 мм |
| Повторяемость по оси z | ±0,005 мм |
| Повторяемость по оси y | ±0,002 мм |
| Габаритные размеры | |
| Габариты в упаковке (д?ш?в) | 3400x2200x2400 мм |
| Вес станка (нетто/брутто) | 4500 кг |
Конструктивные особенности
 |
КАБИНЕТНОЕ ОГРАЖДЕНИЕ Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса. |
 |

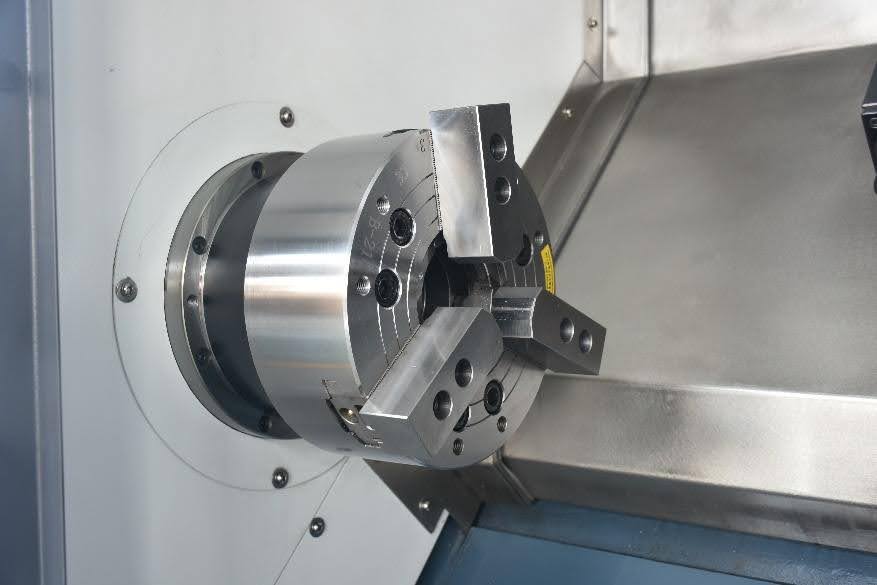

ГИДРАВЛИЧЕСКИЙ ПАТРОН 200 ММ Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм |
 |
12-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Максимальное количество устанавливаемых инструментов составляет – 12 ед., что делает данную револьверную систему более функциональной в сравнении с 6-ти, 8-ти позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25х25 мм |
 |

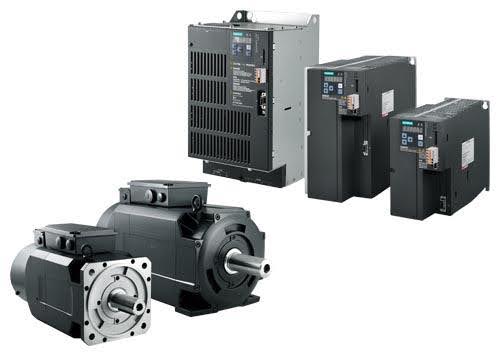

ПРИВОДНАЯ СИСТЕМА FANUC Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. Благодаря множеству технических инноваций приводная система FANUC задает новые стандарты в классе приводов станков. |
 |
НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации станок оборудован виброопорами. |
 |
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ - HIWIN (Тайвань) Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой. |
 |

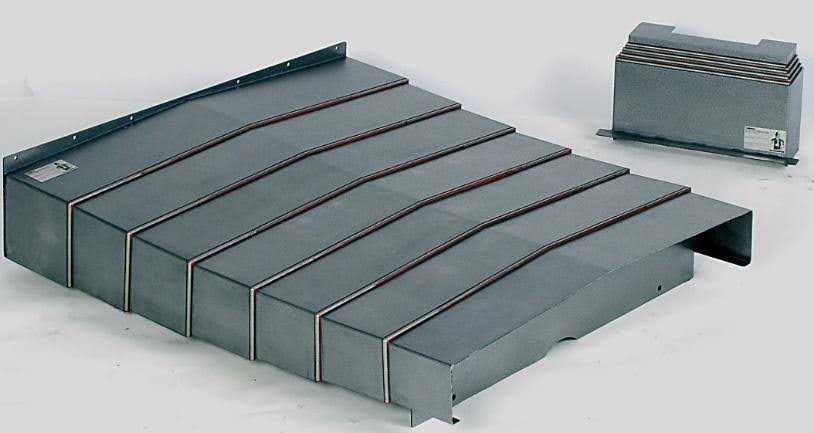

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования. |
 |

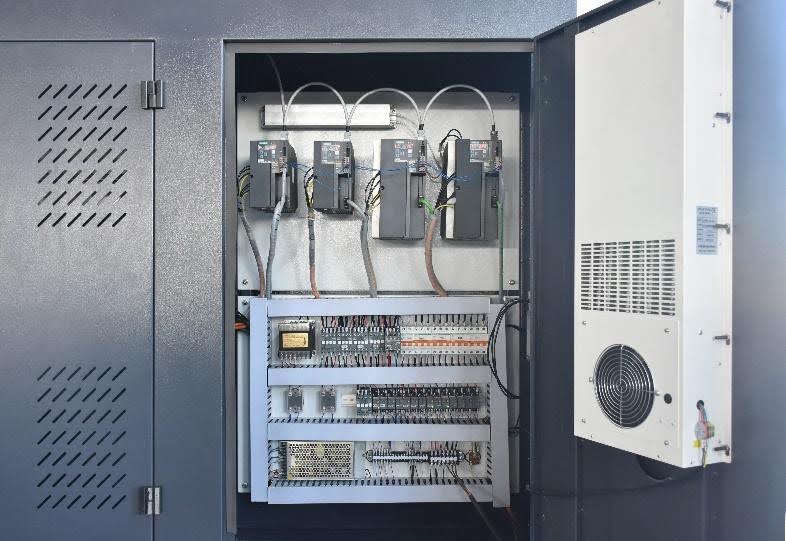

ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия). Контакторы – Sсhneider (Франция). |
 |
ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
 |

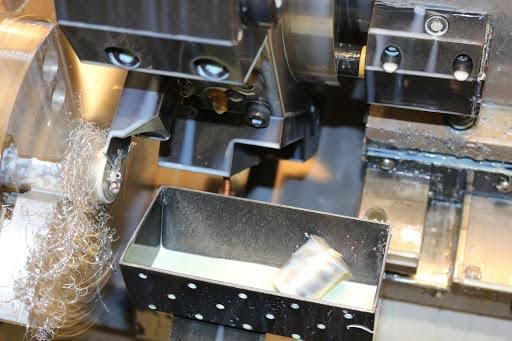

ДЕТАЛЕУЛОВИТЕЛЬ |
 |
ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА RENISHAW Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах: • вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации. • автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации. Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки. |
