Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F (4-х осевой)
.png "MetalTec")
Артикул: met2865
Вертикальные многоцелевые обрабатывающие центры TOPMILL 850F предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
Технические характеристики
| Размеры рабочего стола, мм | 1000 х 500 |
| Наибольшая нагрузка на стол, кг | 600 |
| T-пазы стола, мм | 18 х 150 х 5 |
| Перемещение по оси x, мм | 800 |
| Перемещение по оси y, мм | 500 |
| Перемещение по оси z, мм | 510 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150 - 710 |
| Расстояние от шпинделя до колонны, мм | 610 |
| Направляющие перемещения, x / y / z | Линейные направляющие (С3) |
| Шарико-винтовые пары, x / y / z | Класс точности P4 |
| Обороты шпинделя, об/мин-1 | 12 000 |
| Охлаждение шпинделя | масляное |
| Мощность электродвигателя главного привода (пост. / 30 мин.), квт | 7,5 / 11 |
| Тип хвостовика инструмента | ВТ40 |
| Емкость магазина инструмента | 24 |
| Максимальный вес устанавливаемого инструмента, кг | 8 |
| Максимальный диаметр устанавливаемого инструмента, мм | 100 |
| Максимальная длина устанавливаемого инструмента, мм | 300 |
| Быстрые перемещения по осям х / y / z, мм/мин | 30 000 / 30 000 / 20 000 |
| Скорость обработки, мм/мин | 1 - 12 000 |
| Точность позиционирования, мм | ± 0,005 / 300 |
| Повторяемость, мм | ± 0,003 / 300 |
| Напряжение, в / частота, гц | 380 ± 10% / 50 ± 10% |
| Общая установленная мощность, квт | 18 |
| Давление воздуха, мпа | 0,6 |
| Длина, мм | 2800 |
| Ширина, мм | 2300 |
| Высота, мм | 2560 |
| Вес, кг | 5500 |
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.
Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

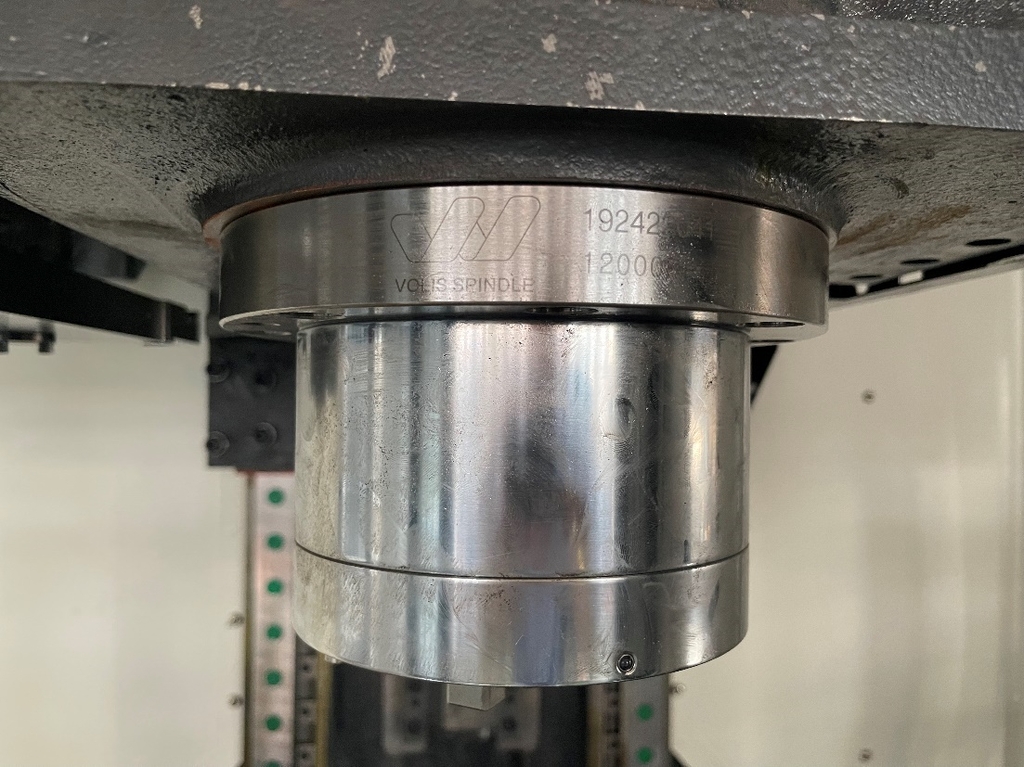

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F, укомплектован высокоточным электрошпинеделем ведущего мирового производителя.
Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.
Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

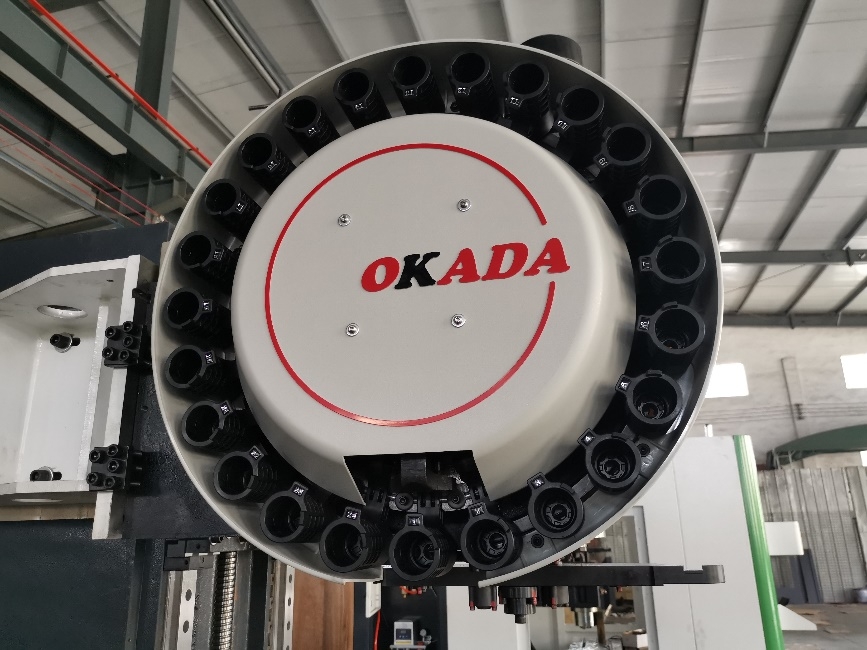

Смена инструмента происходит автоматически, по заданной оператором программе очередности.
Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения.
Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения.
Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования.
FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, объединенных в высокопроизводительные комплектные узлы.

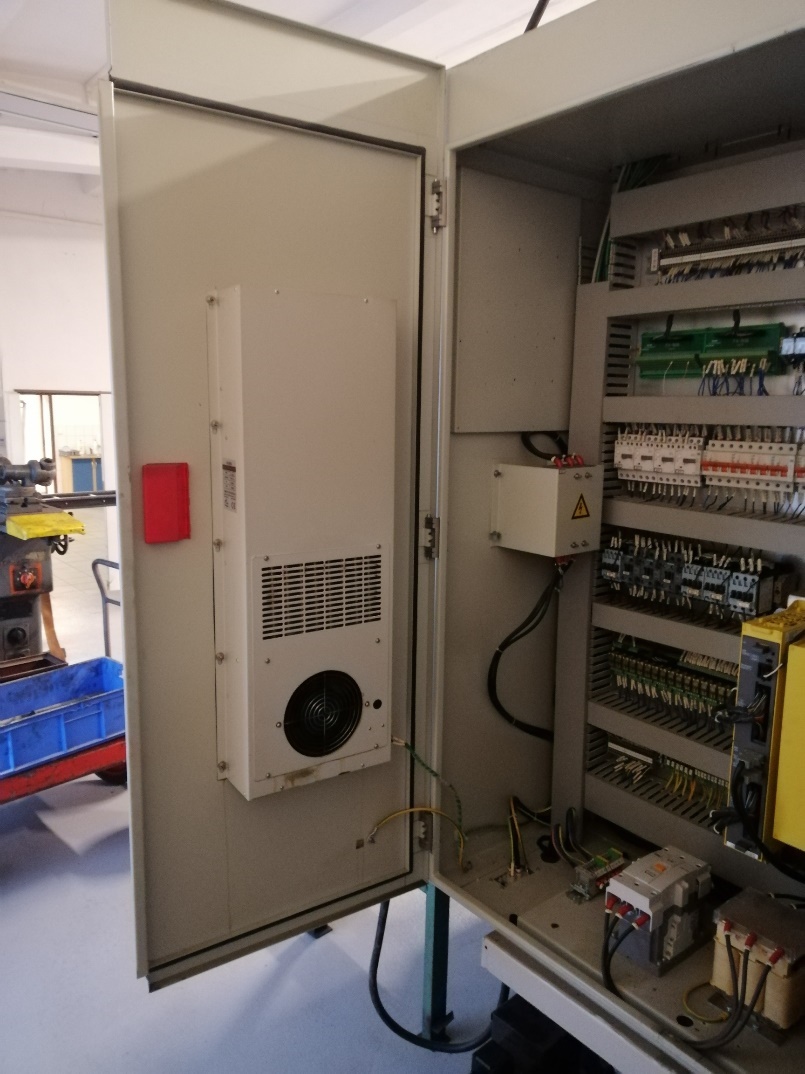

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).
Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.
Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония).
Контакторы – Sсhneider (Франция).
- Высокая технологичность;
- Продолжительный период эксплуатации;
- Высокие скорости перемещения;
- Высокая несущая способность;
- Простота смазки и взаимозаменяемость.

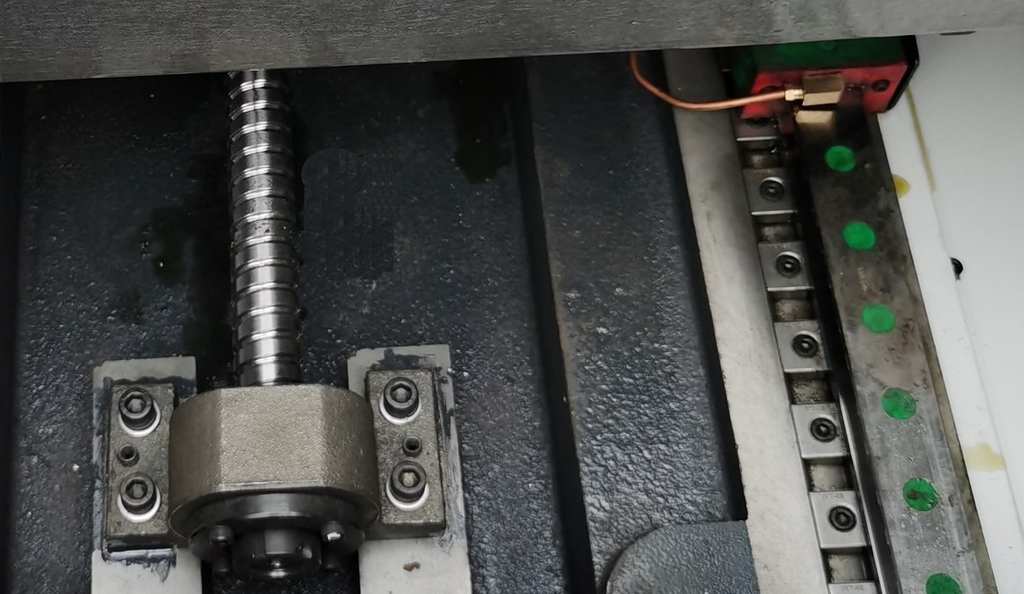

Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.
ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

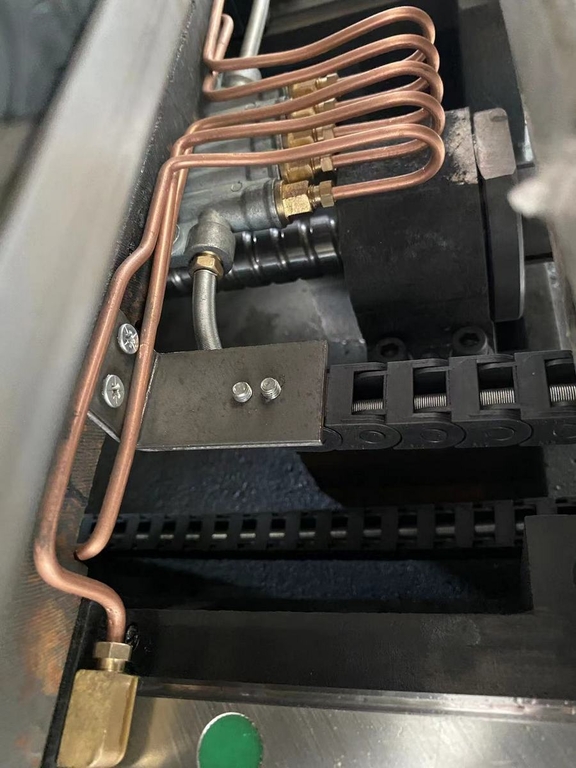

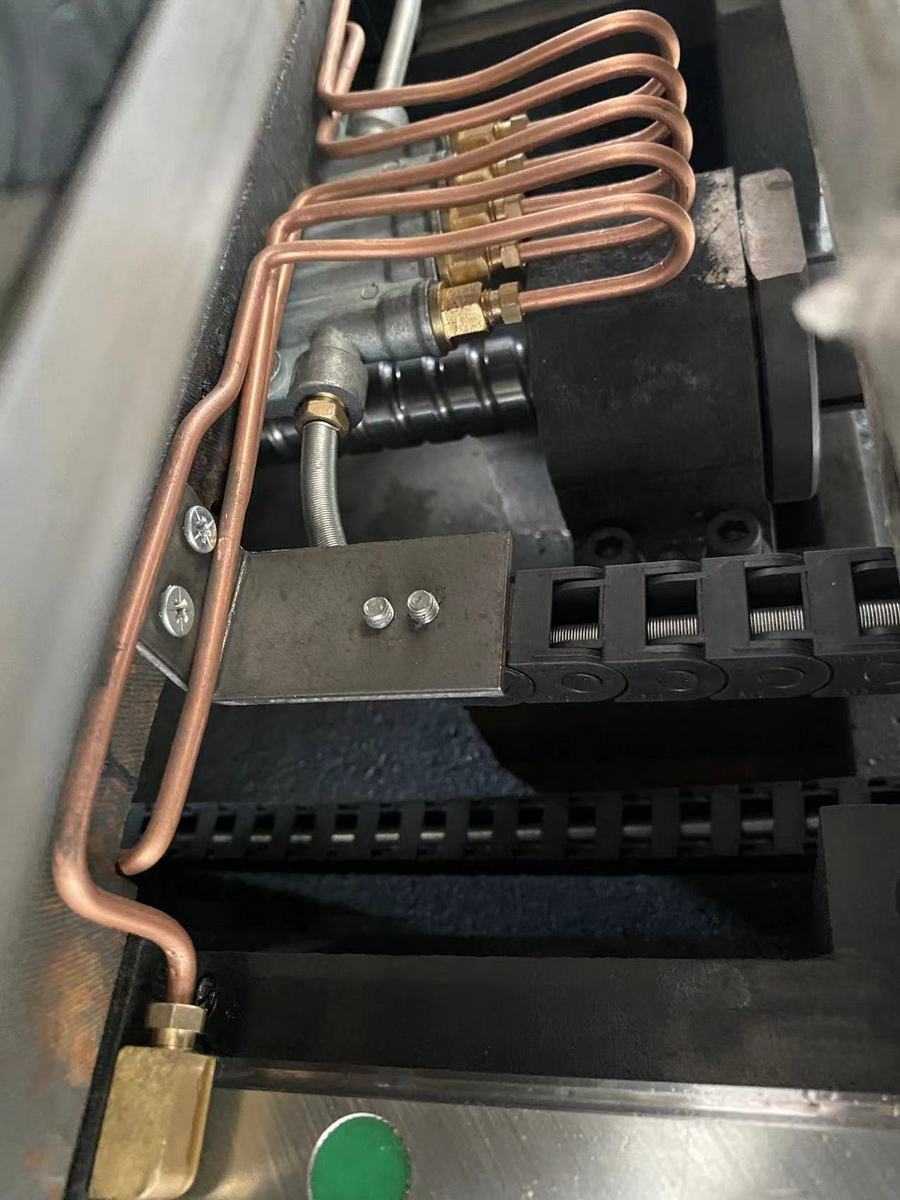

Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.
Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности.
Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.
Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

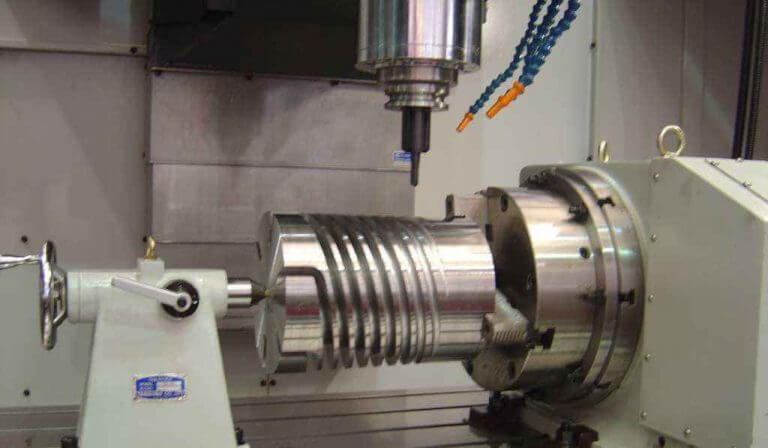

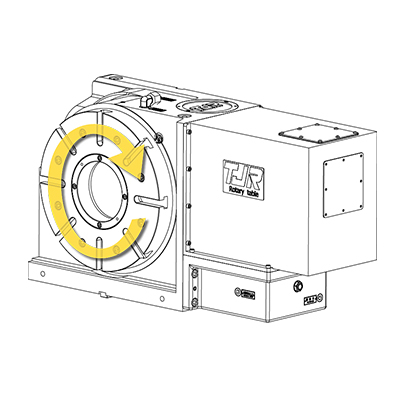

Станок оснащен поворотным столом диаметром 250 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.
Комплект поставки

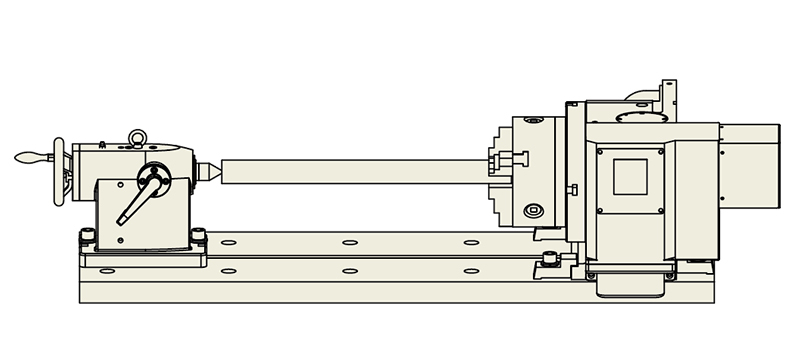

- 4 ОСЬ (ПОВОРОТНЫЙ СТОЛ ⌀250 ММ С ЗАДНЕЙ БАБКОЙ) (КОМПЛЕКТАЦИЯ 3+1)
- ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА
- ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ)
- МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ (ТАЙВАНЬ)
- СИСТЕМА УПРАВЛЕНИЯ FANUC 0I MF PLUS
- ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ FANUC
- ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ
- ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
- ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN
- АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
- ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ
- ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА
