Оптоволоконный лазерный станок для металлических труб METALTEC TЕ-62
.png "MetalTec")
Артикул: met11829

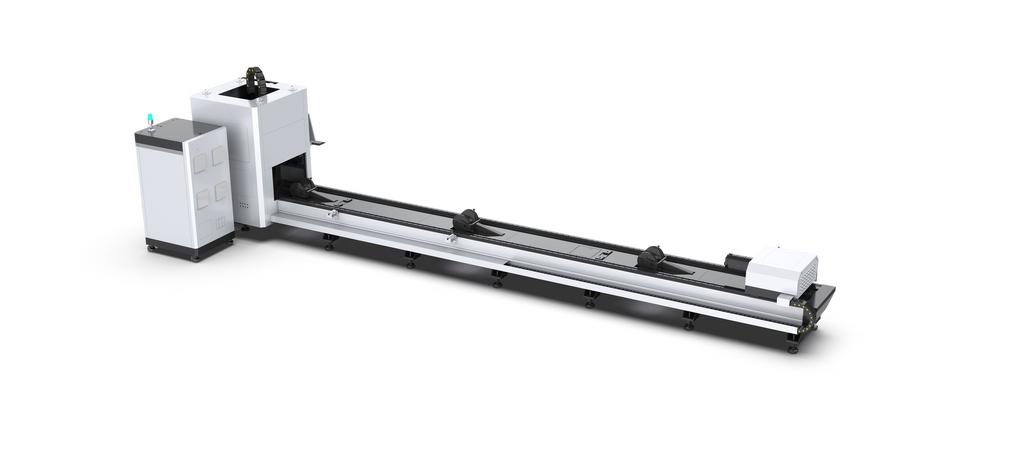

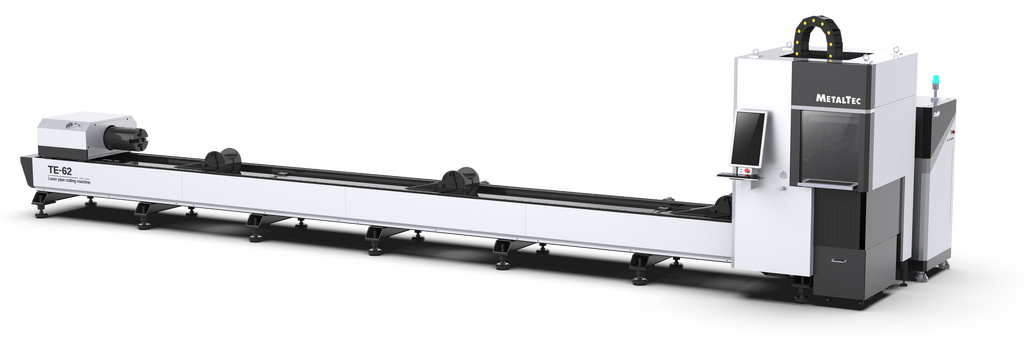

METALTEC TE-62 (1500W)
Оптоволоконный лазерный станок для металлических труб
METALTEC TE-62 (1500W) - это высокоточное промышленное оборудование, которое предназначено для обработки металлических труб с использованием лазерной технологии. Этот лазерный станок обеспечивает быструю и качественную обработку металлических изделий различных форм и размеров.
- Мощность 1500W обеспечивает высокую скорость и точность обработки
- Оптоволоконная технология обеспечивает долгий срок службы и надежную работу
- Интегрированная система управления позволяет легко настраивать параметры обработки
- Компактный дизайн и надежная конструкция обеспечивают удобство эксплуатации и безопасность
- Производство металлических конструкций и деталей
- Автомобильная промышленность
- Судостроение
- Машиностроение
Выбирая METALTEC TE-62 (1500W), вы получаете надежное оборудование, которое поможет вам повысить производительность и качество вашей продукции. Обеспечьте своему бизнесу конкурентные преимущества с помощью этого лазерного станка!
Лазерный станок MetalTec ТE62 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.

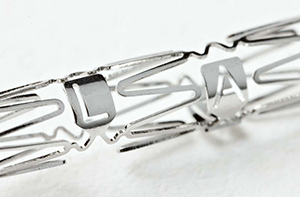

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
УСТАНОВОЧНЫЕ ГАБАРИТЫ:
| Длина труб (максимальная), мм | 6200 |
| Наружный диаметр трубы (мин-макс), мм | 15 – 220 |
| Вид охлаждения | Чиллер HAN LI / S&A (Китай) |
| Направляющие по осям | HIWIN (Тайвань) (квадратного сечения) |
| Передача по осям | Шестерня – рейка YYC (Тайвань) |
| Передача по оси z | Шарико-винтовая пара TBI (Тайвань) |
| Редуктор | SHIMPO-NIDEC (Япония) |
| Пневматические элементы | SMC/AirTac(Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Датчик высоты | Автоматический – BCS 100V.3 |
| Система управления | Tubes T-Lite + Tube PRO (FSCUT3000) |
| Смазка | Централизованная система смазки |
| Ускорение | до 0,8 G |
| Точность позиционирования, мм | ± 0,03 |
| Точность повторного позиционирования, мм | ± 0,02 |
| Напряжение, в | 380 |
| Гарантия на станок | 3 года |
Лазер:
| Тип лазера | Оптоволоконный лазер |
| Режущая голова | Raytools BM 110 (Швейцария) |
| Настройка фокусного расстояния | Автофокус |
| Производитель источника | Raycus |
| Мощность источника, вт | 1500 |
| Длина волны лазера, нм | 1070 |
| Срок работы лазера, ч | до 100 000 |
| Гарантия на лазерный источник | 2 года |
Двигатели:
| Серводвигатели по осям w1 | FUJI 1,8 кВт (Япония) |
| Серводвигатель по оси w2 | FUJI 1,3 кВт (Япония) |
| Серводвигатели по осям y2 | FUJI 1,8 кВт (Япония) |
| Серводвигатель по оси x | FUJI 0,85 кВт (Япония) |
| Серводвигатель по оси z | FUJI 0,4 кВт (Япония) |
Резка:
| Максимальная скорость резки, м/мин | До 20 |
| Максимальная скорость холостого хода, м/мин | До 80 |
| Минимальная ширина резки, мм | 0,12 |
Габаритные размеры оборудования в сборе:
| Длина, мм | 10700 |
| Ширина, мм | 2300 |
| Высота, мм | 2300 |
| Вес, кг | 3500 |
Конструктивные особенности
 |
ЦЕЛЬНОСВАРНАЯ СТАНИНА При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. |
 |
АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. |
 |

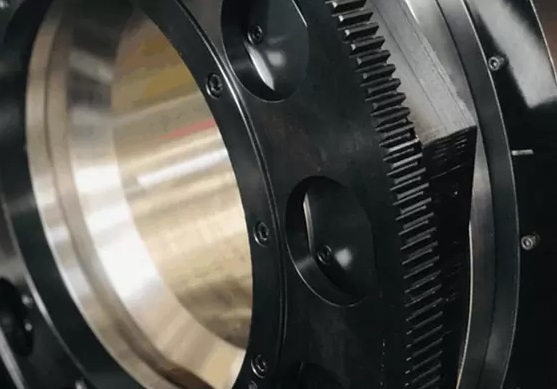

ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ Зубчатая передача высокой точности эффективно преобразует малейшие импульсы энкодера в радиальное движение. |
 |

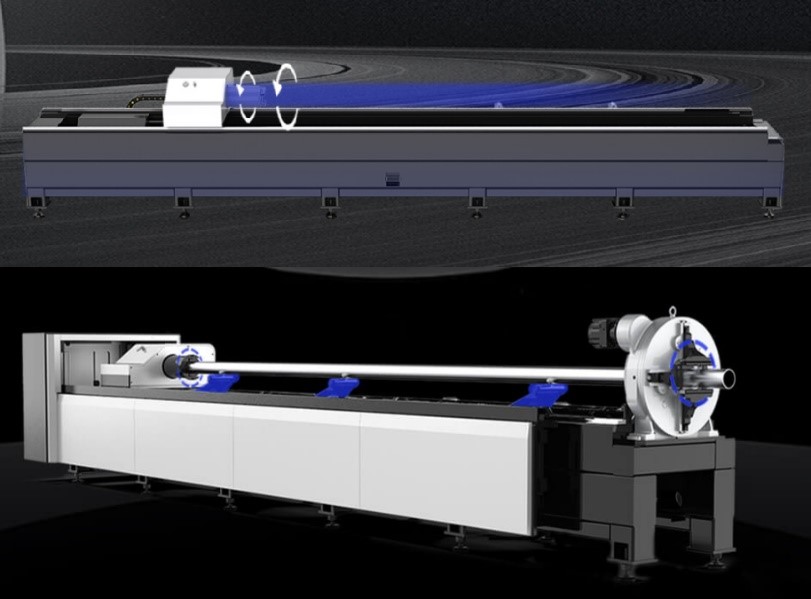

АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА Интеллектуальная конструкция опор для труб, которые позволяет избавиться от проблемы прогиба при резке длинных труб. |
 |

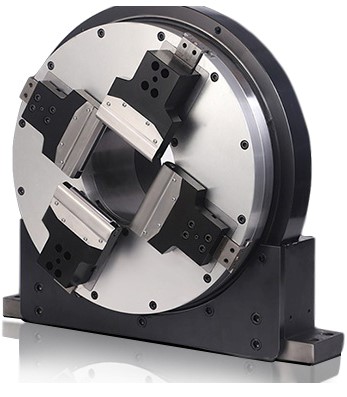

ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК Обеспечивает стабильный зажим различных труб и профилей в 4 точках. Диаметр круглой трубы: 15 - 220 мм Диаметр прямоугольной трубы: 15 * 15 мм - 200 * 200 мм
Установка труб специальной формы. Треугольные, овальные, двутавровые, U-образные, конструкционные балки открытой формы, могут надежно удерживаться патроном без деформации. |
 |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ FS CUT 3000 + TUBE PRO Система управления Tube Pro представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки. |
 |

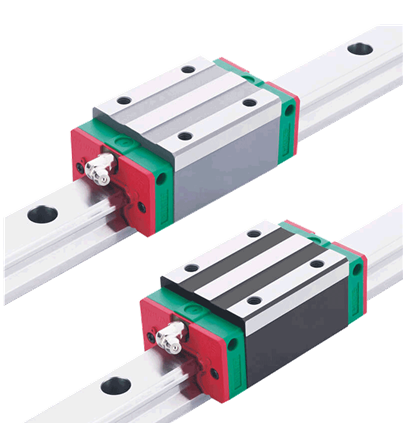

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
 |
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
 |
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ X И Y Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
 |

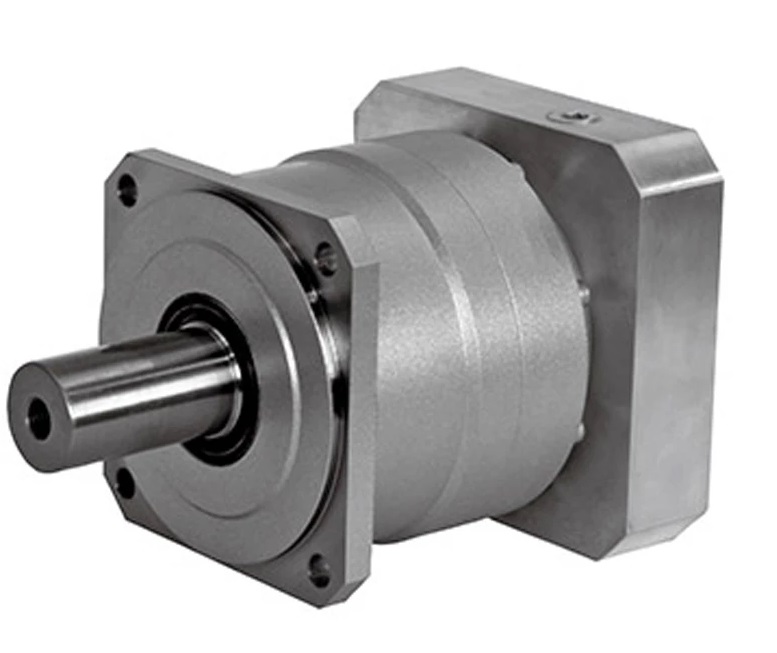

ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ) Преимущества планетарного редуктора SHIMPO:
Не требуют обслуживания в процессе эксплуатации |
 |

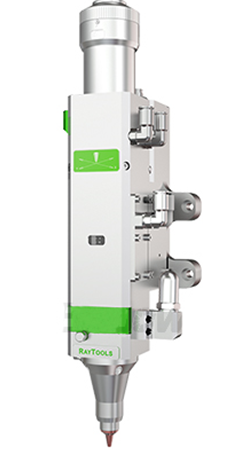

ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS (ШВЕЙЦАРИЯ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. |
 |

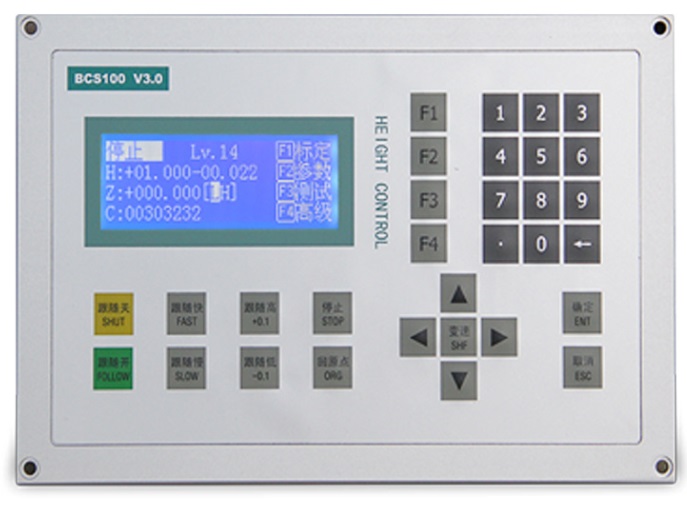

ЕМКОСТНЫЙ ДАТЧИК ВЫСОТЫ BCS 100 V.3 Емкостной датчик высоты BCS100 - это высокопроизводительное устройство управления.
|
 |

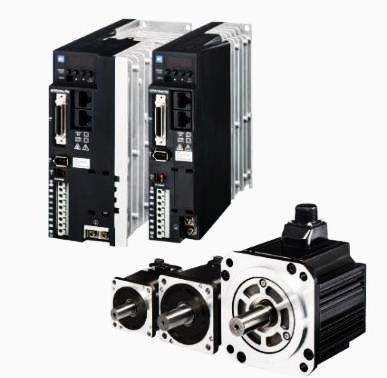

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
 |
ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC /AirTAc (ЯПОНИЯ) Станок оснащен пневматической системой от ведущего производителя: SMC / AirTac(Япония) |
 |

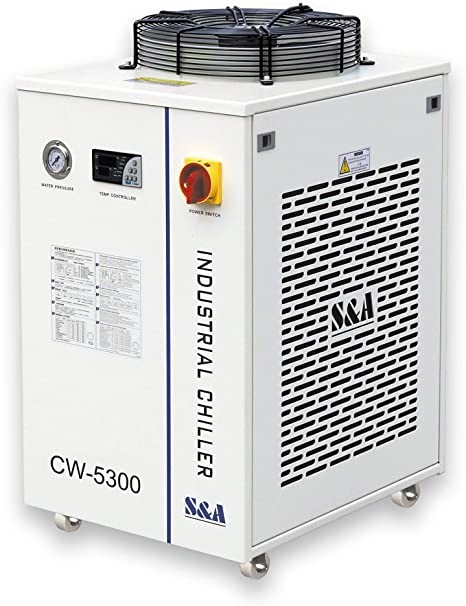

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A Автоматический чиллер для охлаждения излучателей лазерных станков.Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
 |

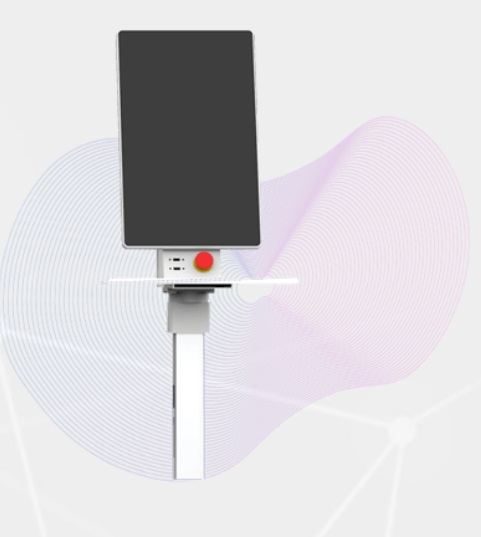

ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ Экран из закаленного стекла высокой четкости. |
