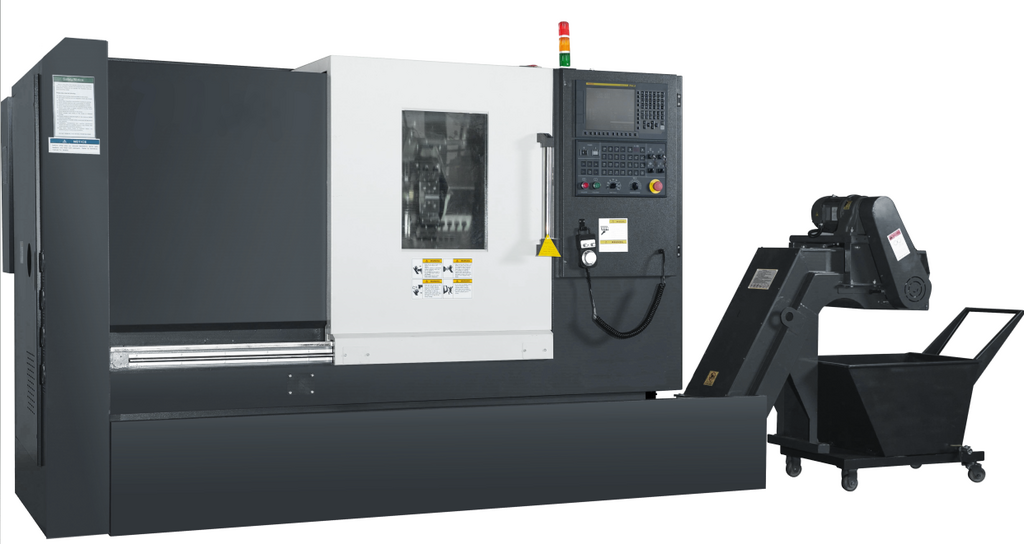

Токарный станок чпу с наклонной станиной MetalTec NEXUS 35M
.png "MetalTec")
Артикул: met12153
Назначение
Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Серия станков MetalTec NEXUS обладают Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
Комплектация
- Наклонная станина под 300
- Подготовка под барфидер
- ШВП и линейные направляющие производство Тайвань
- Автоматический стружечный конвейер
- Автоматическая система смазки направляющих
- Вспомогательный LED источник света
- Кабинетная защита
- Комплект ЗИП
Способы обработки
 | Внутреннее точение |

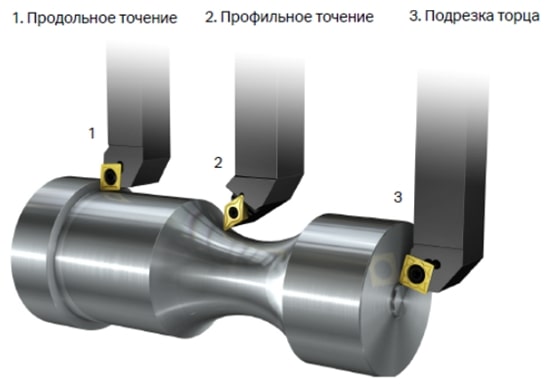

 | Наружное точение |

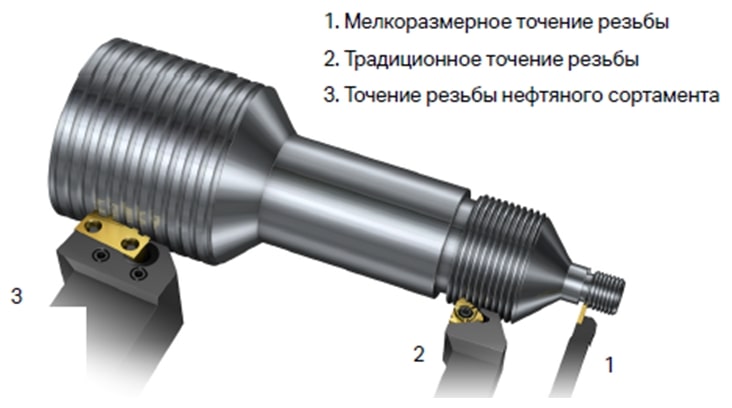

 | Точение наружной резьбы |
 | Наружная отрезка и обработка канавок |
Технические характеристики metaltec nexus 35m
| Модель | MetalTec NEXUS 35M |
| Система чпу | Siemens 808DA ver. 16 + transmit |
| Серводвигатели по осям х / z | Siemens |
| Макс. диаметр над станиной, мм | 360 |
| Макс. диаметр над суппортом, мм | 185 |
| Макс. диаметр обработки, мм (диск) | 210 |
| Макс. диаметр обработки, мм (вал) | 100 |
| Макс. длина обработки, мм | 250 |
| Шпиндель | |
| Диапазон оборотов, об/мин | 100-4000 |
| Отверстие патрона, мм | 56 |
| Проходное отверстие шпинделя, мм | 42 |
| Торец шпинделя | |
| Гидравлический патрон ivy - производство германия, мм | Цанговый патрон 0-40мм (цанги:?20,?25,?30,?40) |
| Перемещение суппорта | |
| Ход по оси х, мм | 380 |
| Ход по оси z, мм | 350 |
| Ход по оси y, мм | +/- 50 |
| Ускоренное перемещение по осям x / z, м/мин | 24 / 24 |
| Инструментальный резцедержатель | |
| Тип | Электрическая револьверная головка |
| Количество инструмента | 8 |
| Радиальный держатель инструмента | 8 шт (размер инструмента: 20x20 мм) |
| Держатель торцевого инструмента | 3 шт (размер инструмента: 20x20 мм) |
| Держатель расточных инструментов | 3 шт (?25мм) |
| Двигатель | |
| Напряжение, в / гц | 380 В/50 Гц |
| Мощность главного двигателя veichi, квт | 5,5/7,5 |
| Насос сож высокого давления, w | 300 |
| Точность | |
| Точность позиционирования , мм | 0,022 |
| Повторяемость, мм | 0,006 |
| Приводной инструмент | |
| Приводной инструмент | Турель с приводным инструментом 2+2 |
| Номинальная скорость, об/мин | 2000 |
| Номинальный крутящий момент, нм | 4.78 |
| Номинальный ток, а | 3,0 |
| Номинальная мощность, квт, л.с. | 1.00 / 1.36 |
| Макс допустимые обороты, об/мин | 3000 |
| Макс. крутящий момент, нм | 14.30 |
| Максимальный ток, а | 9,0 |
| Статический крутящий момент | 6,0 |
| Момент инерции, кг/см2 | 15,30 |
| Рабочий диапазон оборотов | до 2000 |
| Система измерения и привязки инструмента | Renishaw |
| Габаритные размеры станка | |
| Длина, мм | 2500 |
| Ширина, мм | 2100 |
| Высота, мм | 2000 |
| Вес нетто, кг | 2000 |
| Габаритные размеры в упаковке | |
| Длина, мм | 2500 |
| Ширина, мм | 3000 |
| Высота, мм | 2300 |
| Вес брутто, кг | 2500 |
Конструктивные особенности
 |
КАБИНЕТНОЕ ОГРАЖДЕНИЕ Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса. |
 |
НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА С УГЛОМ НАКЛОНА 30° Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку:
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. * в стандартной комплектации станки MetalTec NEXUS оборудованы виброопорами. |
 |
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования. |
 |
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ (ТАЙВАНЬ) Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой. |
 |

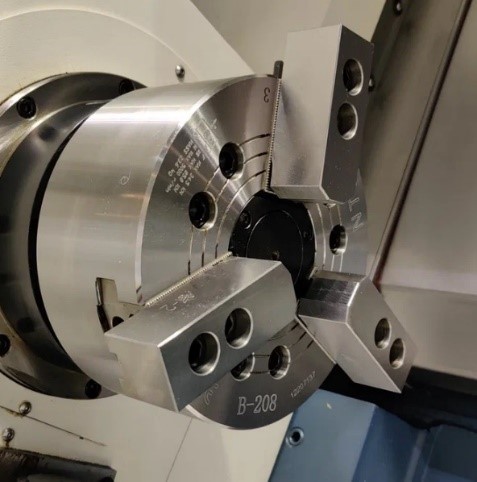

ГИДРАВЛИЧЕСКИЙ ПАТРОН IVY 150 ММ (ГЕРМАНИЯ) Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.). Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 - 0.08 мм. |
 |

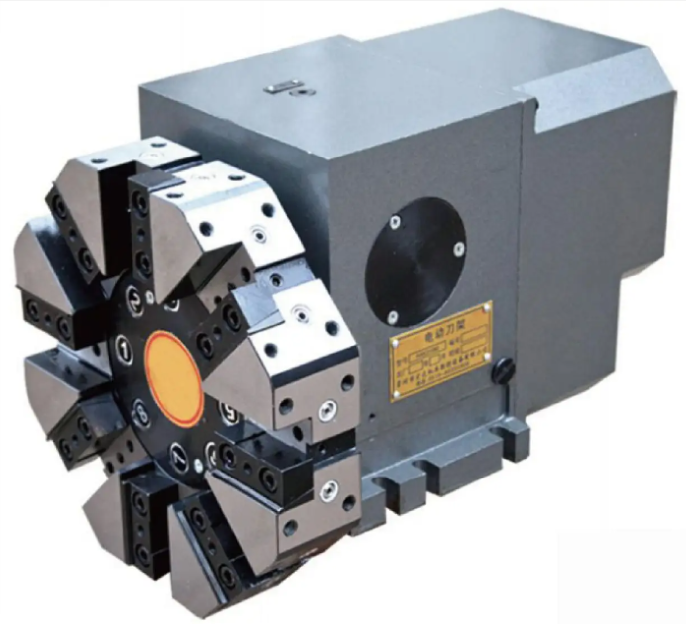

8-МИ ПОЗИЦИОННАЯ ГИДРАВЛИЧЕСКАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Максимальное количество устанавливаемых инструментов составляет – 8 ед., что делает данную револьверную систему более функциональной в сравнении с 4-х и, 6-ти позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20х20 мм |
  |

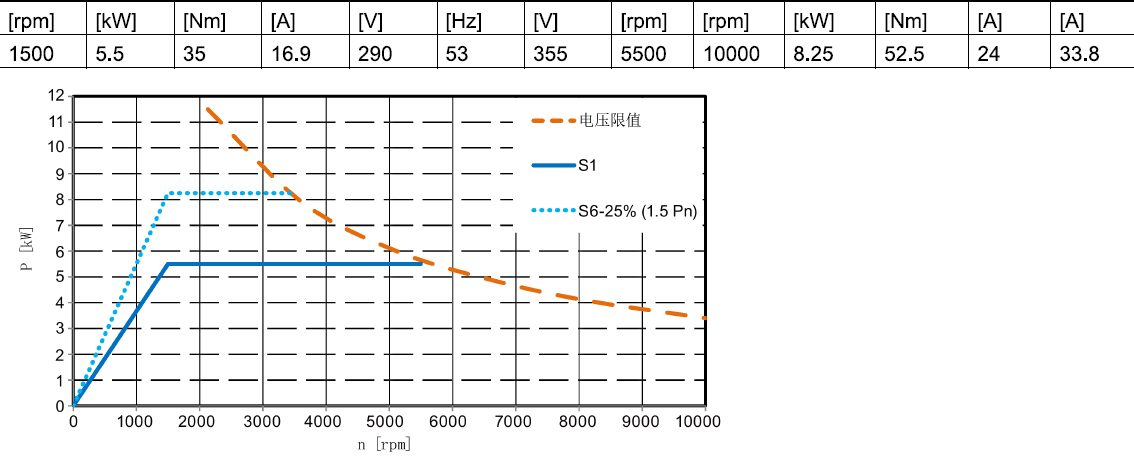

5,5/7,5 КВТ ЭЛЕКТРОДВИГАТЕЛЬ ШПИНДЕЛЯ И ГИДРАВЛИЧЕСКАЯ СИСТЕМА ТОРМОЖЕНИЯ Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контр током приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя , и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна. Серводвигатель шпинделя мощностью 5.5 / 7.5 кВт   |
 |
МАХОВИК ПЕРЕМЕЩЕНИЯ ПО ОСЯМ Это устройство для удаленного управления процессами обработки и выполнения различных действий без обращения к стойке управления (например, для изменения положения инструмента и скорости подачи, настройки работы шпинделя, возврата на базу и т.д.) |
 |
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОНДИЦИОНЕРОМ И КОМПОНЕНТАМИ DELIXI Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). |
 |
АВТОМАТИЧЕСКИЙ ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
 |

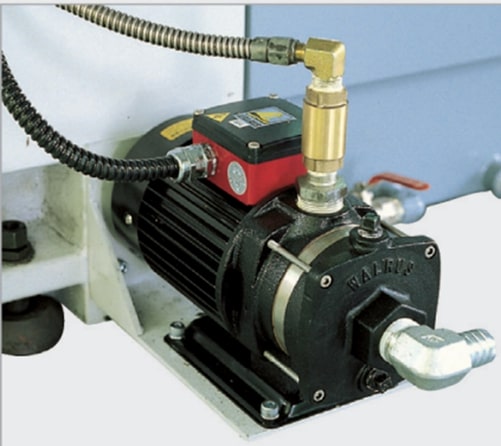

ПОДАЧА СОЖ 300W Позволяет оптимизировать удаление стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высокой производительностью - 300W. Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономить на инструменте. * реальное изображение может отличаться от представленного на фото. |
 |
ВСПОМОГАТЕЛЬНЫЙ ИСТОЧНИК СВЕТА Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации. |
 |
ПАНЕЛЬ УПРАВЛЕНИЯ Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ Siemens и в жестких условиях окружающей среды. |
 |
ПРИВОДНАЯ СИСТЕМА SIEMENS Благодаря множеству технических инноваций приводная система SIEMENS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. |
  |

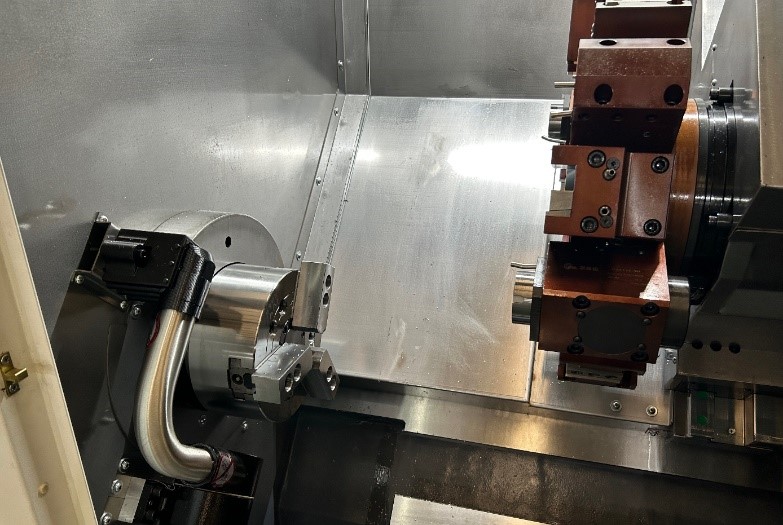

ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА RENISHAW Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах: 1. вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации. 2 автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации. Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки. |
