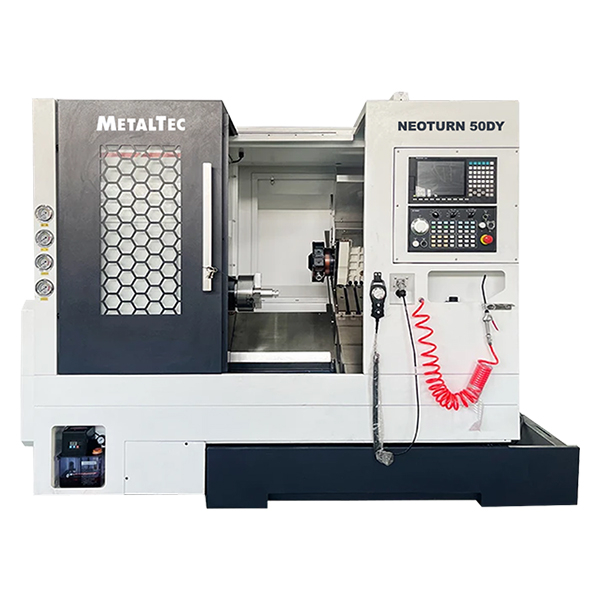

Токарный автомат с ЧПУ MetalTec Neo Turn 50DY
.png "MetalTec")
Артикул: met9229
Описание товара MetalTec Neo Turn 50DY
Добро пожаловать в мир инновационного оборудования от Stanko-Market.ru! Представляем вам токарный автомат с ЧПУ MetalTec Neo Turn 50DY - универсальное решение для точной обработки металлических деталей.
Преимущества:
- Высокая точность обработки благодаря системе ЧПУ
- Широкий диапазон скоростей и возможность работы с различными материалами
- Простота настройки и использования
- Надежность и долговечность конструкции
- Гарантированное качество и надежность от производителя
Особенности:
- Мощный привод и высокая производительность
- Интегрированная система смазки для увеличения срока службы
- Многофункциональный пульт управления для удобного контроля процесса
- Компактный размер и эргономичный дизайн
Назначение и сферы применения:
Токарный автомат MetalTec Neo Turn 50DY идеально подходит для производства деталей различной сложности. Он применяется в машиностроении, авиационной и автомобильной промышленности, энергетике и других отраслях, где требуется высокая точность и качество обработки.
Не упустите возможность улучшить производственные процессы и повысить эффективность работы вашего предприятия с MetalTec Neo Turn 50DY от Stanko-Market.ru!
НАЗНАЧЕНИЕ:
4х осевые токарные автоматы с ЧПУ серии MetalTec Neo Turn специально разработаны для высокопроизводительной обработки ответственных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности. Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.
Помимо этого, токарные автоматы могут быть оснащены автоматическими системами подачи прутковой заготовки, что значительно увеличивает их производительность.
MetalTec Neo Turn 50DY представляет собой высокоскоростной, надежный станок обладающий высокой точностью. Станина, бабка и другие основные компоненты изготовлены из высокопрочных материалов для обеспечения долговременной и стабильной работы станка.
Благодаря станине с наклоном под углом 30 ° и высокоточным тайваньским линейным направляющим качения с преднатягом, станок обладает высокой точностью позиционирования, что подходит для высокоскоростной и высокоточной обработки.
Высокоскоростной и точный шпиндельный узел с высокой жесткостью, главный двигатель, может достигать высокой скорости вращения шпинделя.
Шпиндельный узел собирается в камере с постоянной температурой. После сборки он обкатывается при постоянной температуре в течение 72 часов, затем непрерывно обкатывается в течение 72 часов на станке, чтобы обеспечить надежность высокоскоростной и высокоточной работы.
По осям X и Z серводвигатель непосредственно соединен с ходовым винтом через эластичную муфту передающие высокий крутящий момент и обладающей низкой инерцией. Для обеспечения надёжности и высокой точности позиционирования и повторяемости; используется усовершенствованная система централизованной, автоматической смазки.
Технические характеристики
| Модель | Neo Turn 50DY |
| Расстояние над станиной, мм | 510 |
| Макс. диаметр вращения, мм | 180 |
| Диаметр отверстия патрона, мм | 56 |
| Проходное отверстие шпинделя, мм | 46 |
| Скорость вращения шпинделя, об/мин | 5000 |
| Мощность главного двигателя, квт | 7,5 / 11 |
| Торец шпинделя | A2-5 |
| Ход по оси x, мм | 1100 |
| Ход по оси z, мм | 500 |
| Скорость перемещения по осям x, z, м/мин | 24 |
| Скорость перемещения по оси y, м/мин | 15 |
| Зажимная система | 3-х кулачковый патрон |
| Диаметр патрона, дюймов | 8 / 6 |
| Крутящий момент по оси x, нм | 11 |
| Крутящий момент по оси z, нм | 11 |
| Модель направляющей по оси х | CGH35CA2R |
| Модель направляющей по оси z | CGH35CA2R |
| Швп по осям x / z | 3210 / 3210 |
| Количество инструмента в резцедержателе, шт. | 8 |
| Скорость вращения приводного инструмента, об/мин | 4000 |
| Мощность приводного инструмента, квт | 2,3 |
| Размер инструмента, мм | 20 X 20 / 32 |
| Цанга | ER25 |
| Напряжение насоса сож, в | 380 / 250 |
| Параметры точности | |
| Периодическое осевое перемещение шпинделя, мм | ? 0,005 |
| Конус радиального биения шпинделя, мм | ? 0,005 |
| Повторяемость по x и z, мм | ? 0,005 |
| Точность позиционирования по x и z, мм | ? 0,01 |
| Постоянство диаметра обрабатываемой детали, мм | ? 0,01 / 150 |
| Плоскостность обрабатываемой заготовки, мм | ? 0,01 / 200 |
| Округлость обрабатываемой заготовки, мм | ? 0,005 / 75 |
| Шероховатость поверхности, мм | ? Ra1.4?m |
| Точность обработки | IT6 |
| Повторяющаяся точность позиционирования по оси с, ° | ? 0,0027 |
| Габаритные размеры | |
| Длина, мм | 2400 |
| Ширина, мм | 1700 |
| Высота, мм | 1900 |
| Вес, кг | 2900 |
 |

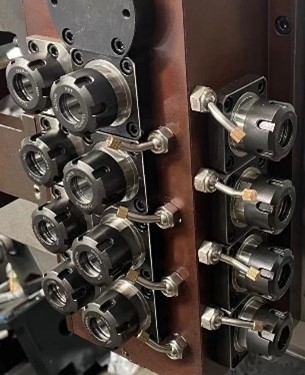

ОСЕВЫЕ ИНСТРУМЕНТЫ Расширенная версия инструментального суппорта с Y-осью: приводной инструментом по схеме 4+4 (ER25); набор статических осевых инструментов - 4 позиции (ER25). |
 |

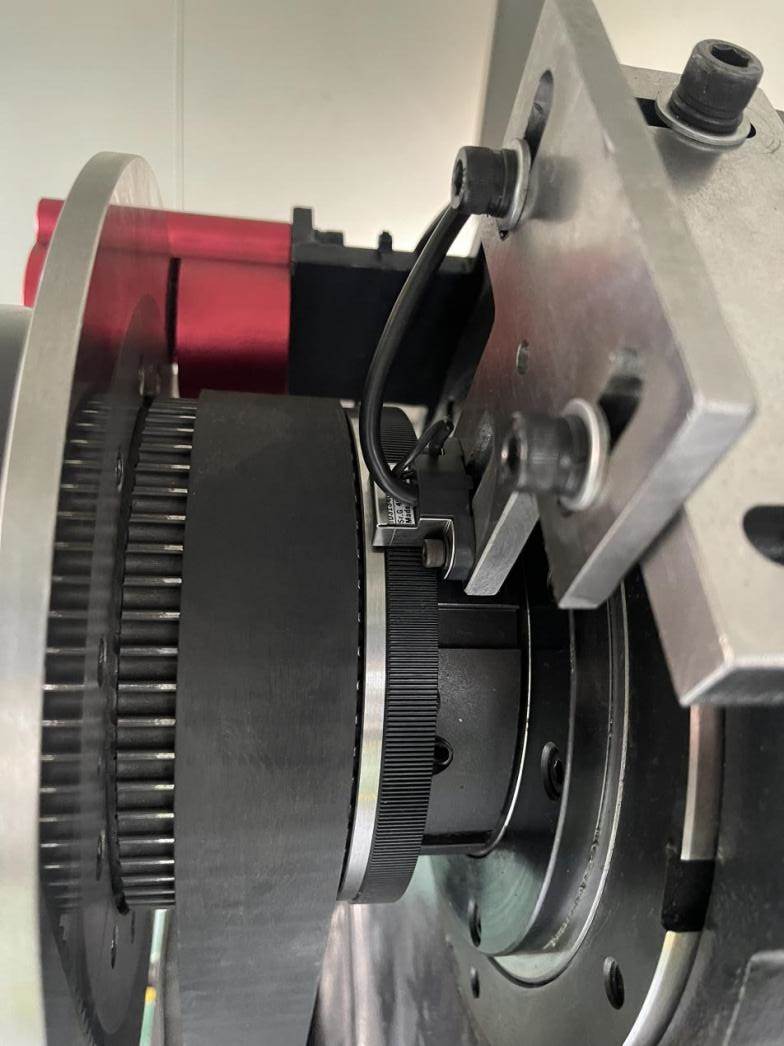

ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контртоком приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна. Высокоточный магнитный кольцевой энкодер значительно повышает точность позиционирования по оси C. |
