Ручной ленточнопильный станок MetalTec BS 220 FHЕ
.png "MetalTec")
Артикул: met557
Ленточнопильный станокMetalTec BS 220 FHЕ- предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.
Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами – до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.
Схема обработки:
 | СТАЛЬНЫЕ ТРУБЫ |
 | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ |
 | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
 | ДВУТАВРОВЫЕ БАЛКИ |
 | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ |
 | ШВЕЛЛЕР |
Технические характеристики
| Мощность двигателя, вт | 1110 (380 В) |
| Размеры пильного полотна, мм | 2450 x 27 x 0,9 |
| Скорость резания, м/мин | 37,5 / 75 (380 В) |
| Угол разворота пильной рамы, ° | 0, 30, 45, 60 |
| Высота стола, мм | 1045 |
| Сечение обрабатываемой детали при – 90°, мм | ● |
| 220 | ■ |
| 150 х 150 | ▅ |
| 260 х 150 | Сечение обрабатываемой детали при – 45°, мм |
| ● | 150 |
| ■ | 145 х 145 |
| ▅ | 150 х 145 |
| Сечение обрабатываемой детали при – 60°, мм | ● |
| 90 | ■ |
| 85 х 85 | ▅ |
| 100 х 85 | Габаритные размеры |
| Длина, мм | 1350 |
| Ширина, мм | 580 |
| Высота, мм | 970 |
| Вес (нетто), кг | 195 |
| Вес (брутто), кг | 225 |
Конструктивные особенности
Конструкция станка представляет собой надежное и массивное основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.
Тяжелый пильный модуль, надежно закреплённый на станине, позволяет выполнять резку заготовок большого сечения с сохранением точности.
Тиски обеспечивают надежную фиксацию заготовки и защищают от произвольного смещения за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации и переустановки материала быстрым.
Надежную работу на протяжении всего срока эксплуатации, обеспечивает мощный редукторный двигатель 1,1 кВт. Для обработки металла различной твердости и сечения предусмотрены два режима скорости вращения полотна (37,5 / 75 м/мин).
Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки.
Ручной режимприменим дляразового резаниянебольших заготовок, арежим гидроразгрузкиподходит длясерийного.

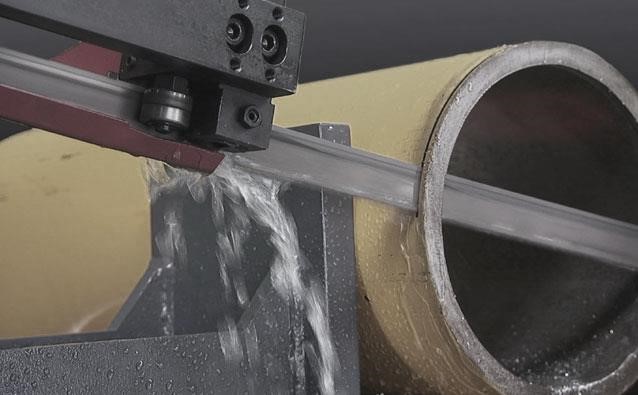

На всех станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость), которая служит для удаления стружки из зоны резания, предотвращает перегрев и смазку режущей кромки инструмента и заготовки.

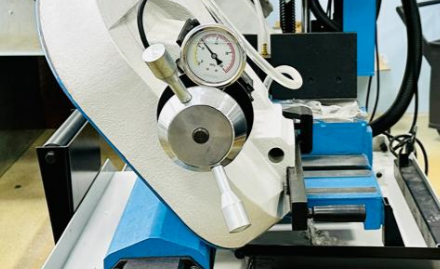

Для поддержания режущего инструмента в рабочем состоянии, предусмотрен интуитивно понятный узел натяжения полотна. Оператор с помощью маховика устанавливает степень натяжения и сверяется с жидкостный тензометром.
Точность реза на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками с твердосплавными пластинами.

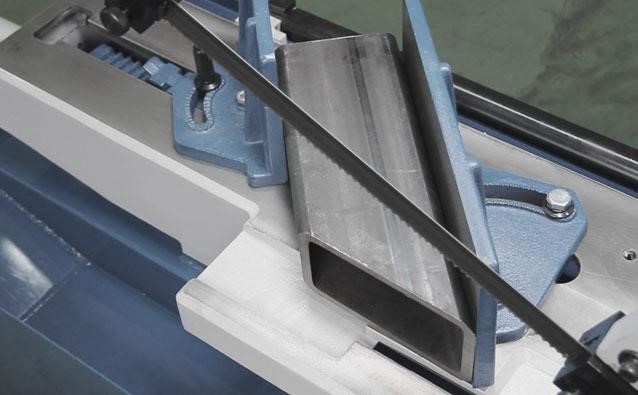

Резка заготовок на угол до 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка.
При серийной резке заготовок применяется жесткий упор в 500 мм с мерной линейкой, что существенно увеличивает производительность за счет сокращения времени разметки заготовки оператором.
Установленная на раму станка панель управления, с подробным описанием назначения переключателей, делает удобной работу оператора.
Комплект поставки
- РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ
- БЫСТРАЯ СМЕНА ИНСТРУМЕНТА
- НАДЕЖНЫЕМЕХАНИЧЕСКИЕТИСКИ
- ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА
- СИСТЕМА ГИДРОРАЗГРУЗКИ
- УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ
- ПОВОРОТНАЯ ПИЛЬНАЯ РАМА
- ЛАМПА ОСВЕЩЕНИЯ ЗОНЫ РЕЗАНИЯ
- ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ЛИНИИ РЕЗА
- ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ
