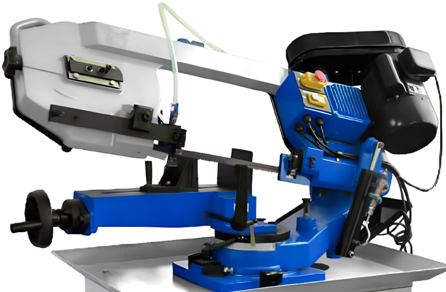

Ручной ленточнопильный станок MetalTec BS 200 FH (380V)
.png "MetalTec")
Артикул: met12244
Ленточнопильный станок MetalTec BS 200 FH - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство ленточнопильных станков по металлу сходно: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:
- Высокая точность обработки.
- Превосходное качество резки.
- Экономия материала при обработке, за счет малой ширины резки.
- Возможность резки под разными углами от – 45° до +45°
- Пакетная резка, и резка нескольких заготовок одновременно.
- Возможность резки различных заготовок: труб, профилей и т.д.
Технические характеристики
| Мощность двигателя, вт | 1100(380 V) |
| Размеры пильного полотна, мм | 2360 x 20 x 0,9 |
| Скорость резания, м/мин | 24, 41, 61, 82 |
| Угол разворота пильной рамы, ° | - 45°~ + 45° |
| Режимы резания | ручной, гидроразгрузка |
| Высота стола, мм | 810 |
| Сечение обрабатываемой детали при – 90°, мм | |
| ● | 205 |
| ▅ | 235 х 205 |
| Сечение обрабатываемой детали при + 45°, мм | |
| ● | 135 |
| ▅ | 135 х 125 |
| Сечение обрабатываемой детали при – 45°, мм | |
| ● | 80 |
| ▅ | 80 х 205 |
| Длина, мм | 1230 |
| Ширина, мм | 650 |
| Высота, мм | 820 |
| Длина, мм | 580 |
| Ширина, мм | 550 |
| Высота, мм | 260 |
| Вес (нетто), кг | 190 |
| Вес (брутто), кг | 217 |
Конструктивные особенности
 |
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна. Данная конструкция существенно снижает вибрацию и повышает точность позиционирования режущего инструмента. |
 |
НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Зажимной узел станка (тиски) обеспечивает надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки. |
 |
МОЩНЫЙ ДВИГАТЕЛЬ Надежная работа на протяжении всего срока эксплуатации, обеспечивает мощный двигатель 1,1кВт. Он приводит в движение пильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов. Скорость вращения полотна подбирается исходя из параметров заготовок и регулируется ременной передачей. |
 |
РЕЖИМЫ РАБОТЫ СТАНКА Универсальность оборудования подтверждается возможностью работы в двух режимах. Ручной режимприменим дляразового резаниянебольших заготовок, арежим гидроразгрузкиподходит длясерийного. |
 |
СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая система подачи СОЖ (смазочно-охлаждающая жидкость).Насос подачи жидкости с баком интегрирован в тумбу станка в целях увеличения ресурса работы системы СОЖ и экономии места на производстве. |
 |
УЗЕЛ НАТЯЖЕНИЯ ПОЛОТНА Для контроля за натяжением режущего полотна на протяжении всей рабочей смены, на станок установлен удобный узел натяжения. Простая конструкция натяжного узла постоянно поддерживает параллельность шкивов и существенно сокращает времени на замену режущего полотна. |
 |

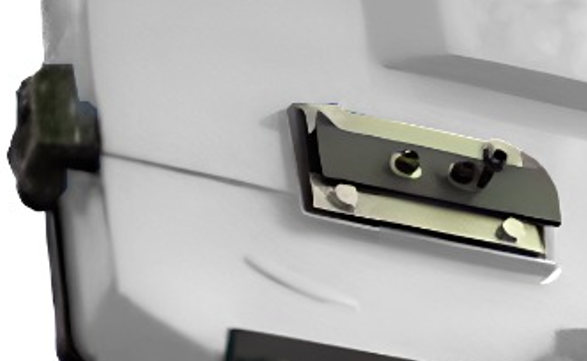

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками с твердосплавными пластинами. Для достижения максимальной жесткости полотна в момент резки, оператор корректирует расстояние между направляющими полотна, принимая во внимание параметры заготовки. |
 |

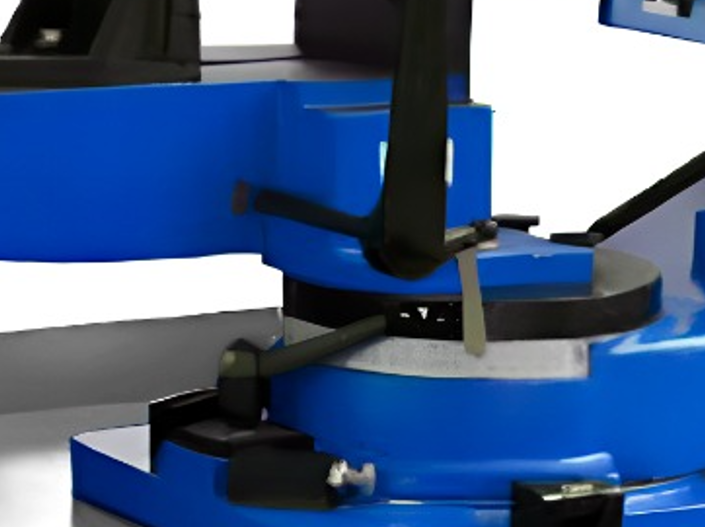

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Резка заготовок на угол от -45° до +45° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка. Регулируемый упорСтанок оснащен 500 мм упором с мерной линейкой, что существенно сокращает время перенастройки оператором станка при серийной резке. |
 |
ПАНЕЛЬ УПРАВЛЕНИЯ Для удобства эксплуатации все органы управления находятся с одно стороны, что позволяет максимально оперативно менять настройки опускания рамы в процессе резания. |
Комплект поставки:
- Станок в сборе
- Тумба станка
- Пильное полотно
- Упор для серийной резки
- Инструкция по эксплуатации

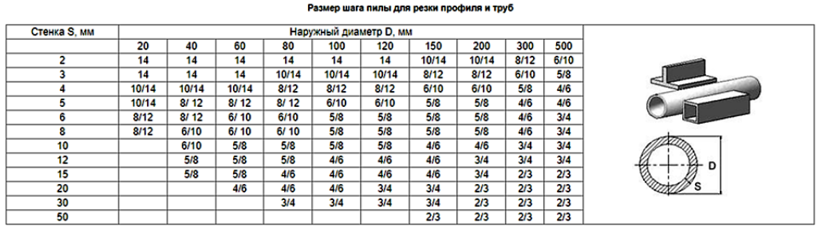

Справочная информация
Схема обработки:
 | СТАЛЬНЫЕ ТРУБЫ |
 | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ |
 | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
 | ДВУТАВРОВЫЕ БАЛКИ |
 | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ |
 | ШВЕЛЛЕР |

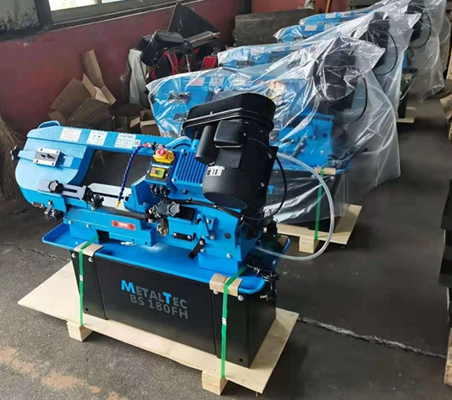

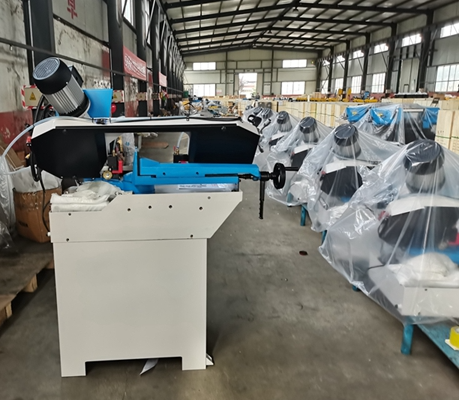

Станки на заводе metaltec
