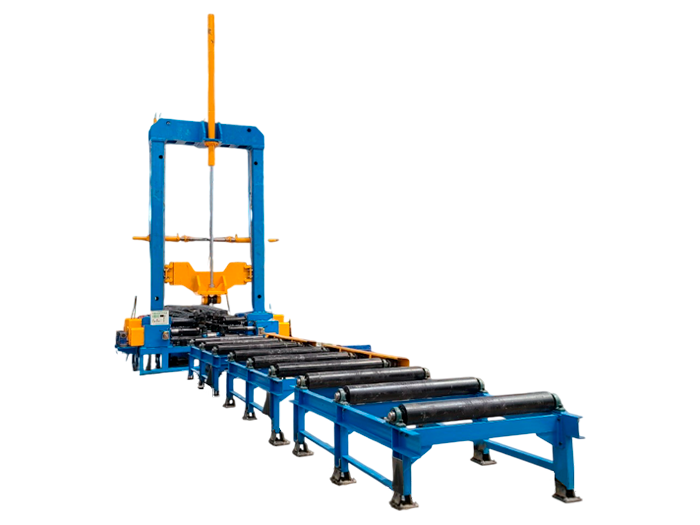

Машина для сборки двутавровых балок Китай
Артикул: mosmsdb4000
Особенности
• Машина для сборки двутавровых балок — специализированное промышленное оборудование для формирования сварной двутавровой балки длиной до 21 м и массой до 50 тонн методом точного позиционирования и фиксации фланцев и стенки с последующей ручной точечной сваркой. Оборудование предназначено для сборки балок с симметричными и несимметричными фланцами, в том числе с отклонением стенки от центра;
• Фиксация заготовки осуществляется с помощью фланцевого зажимного колеса, прижимного колеса и зажимного механизма для стенки (рёбра). Конструкция зажима доступна в двух вариантах: синхронное гидравлическое центрирование слева и справа либо ручная регулировка в сочетании с гидравлической фиксацией;
• Направляющие колеса стенки размещены в многогрупповом исполнении, с передним и задним расположением в двух уровнях (верхнем и нижнем). Конфигурация обеспечивает стабильное позиционирование заготовки и устраняет виляние хвоста балки. Применяются два комплекта направляющих: малый (до 350 мм высоты полотна) и большой (от 350 мм);
• Входные и выходные приводные роликовые столы длиной по 2.6 м (по три комплекта) обеспечивают транспортировку заготовки. Один дополнительный комплект роликовых столов устанавливается при необходимости увеличения зоны загрузки и выгрузки;
• Главный приводной механизм оснащён электродвигателем мощностью 5.5 кВт с частотным преобразователем Schneider (Франция). Привод обеспечивает синхронизированное вращение главного ролика и приводных рольгангов. Скорость регулируется в зависимости от толщины полотна: (6–40 мм: 1500–15000 мм/мин), (40–80 мм: 1000–10000 мм/мин), (80–100 мм: 600–6000 мм/мин);
• Центрирование фланцев и стенки выполняется посредством гидропривода через звездочку, цепь, винтовую пару и направляющие механизмы. Верхние и нижние направляющие колеса синхронизированы по ходу заготовки. Устройство допускает регулировку ширины фланцев от 75 до 600 мм;
• Подъёмная балка прижимного механизма установлена внутри дверной рамы. Опускание выполняется с помощью гидравлического цилиндра. На левых и правых колоннах рамы установлена вспомогательная гидравлическая система центрирования полотна с подъемным механизмом, обеспечивающая сборку балок различной высоты (до 4000 мм);
• Предусмотрены три устройства предварительной центровки фланцев и полотна, установленных на входной части, с приводом от гидроцилиндров;
• Гидравлическая система включает станцию мощностью 5,5 кВт, цилиндры и трубопроводы. Все регулирующие элементы снабжены предохранительными клапанами. Давление регулируется вручную;
• Электрическая система построена на компонентах Schneider Electric (Франция). Включает шкаф управления, соединительные кабели, частотный преобразователь, аварийную кнопку остановки и стандартные органы управления.
Технические характеристики Китай
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Страна-производитель | КНР |
| Максимальная длина заготовки, мм | 21000 |
| Максимальная высота заготовки, мм | 4000 |
| Высота заготовки, мм | 160 |
| Минимальная длина заготовки, мм | 4000 |
| Минимальная ширина заготовки, мм | 150 |
| Толщина заготовки, мм | 6 – 100 |
| Максимальный вес обрабатываемой заготовки, кг | 50000 |
| Максимальная ширина заготовки, мм | 1200 |
| Уровень шума, дб | ≤ 80 |
| Температура окружающей среды, °с | от -10 °С до +50 °С |
| Класс защиты ip | IP 54 |
| Влажность | ≤ 90 %, без конденсации |
| Рабочая скорость, м/мин | 0.6 – 15 |
| Электропитание, в/гц | 3х380 /400/415, 50/60 |
| Мощность главного двигателя, квт | 5.5 |
| Мощность двигателя гидравлической системы, квт | 5.5 |
| Общая потребляемая мощность, квт | 11 |
Комплектация Китай
Стандартная комплектация:
- Режим зажима – синхронно центрируемый гидравлический
- Гидравлическая вспомогательная система центрирования полотна – 1 шт.
- Входной приводной роликовый стол – 2.6 м, всего три комплекта
- Дополнительный входной приводной роликовый стол – 2.6 м, один комплект
- Устройство предварительной центровки фланца и полотна – три комплекта
- Выходной приводной роликовый стол – 2.6 м, всего три комплекта
- Дополнительный выходной приводной роликовый стол – 2.6 м, один комплект
- Тип точечной сварки – ручная точечная сварка
- Регулирование скорости сборки – преобразование частоты, бесступенчатое регулирование скорости
- Преобразователь частоты (Schneider, Франция)
- Электрический компонент (Schneider, Франция)
