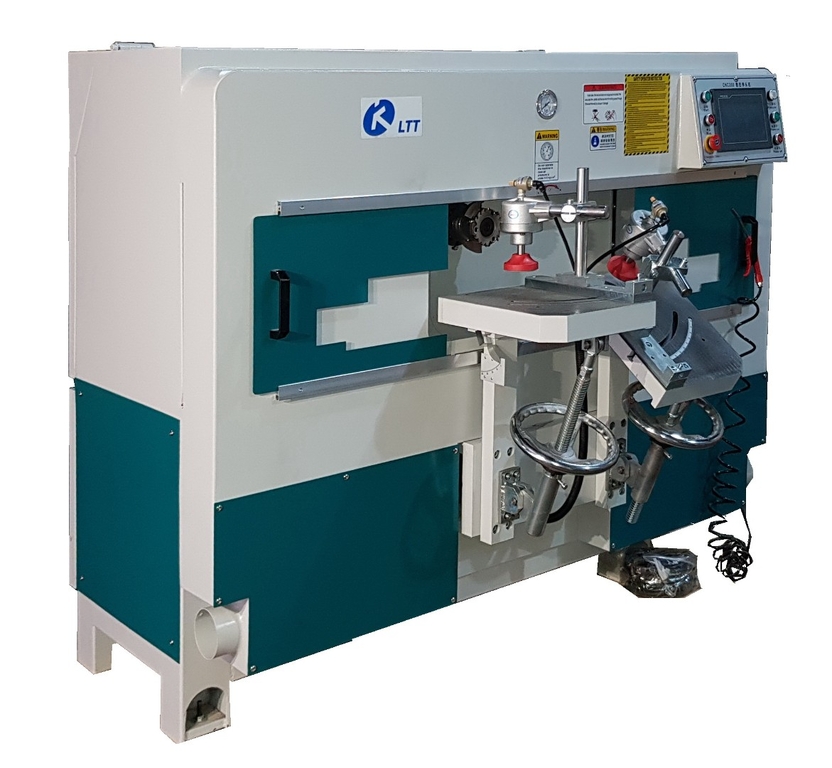

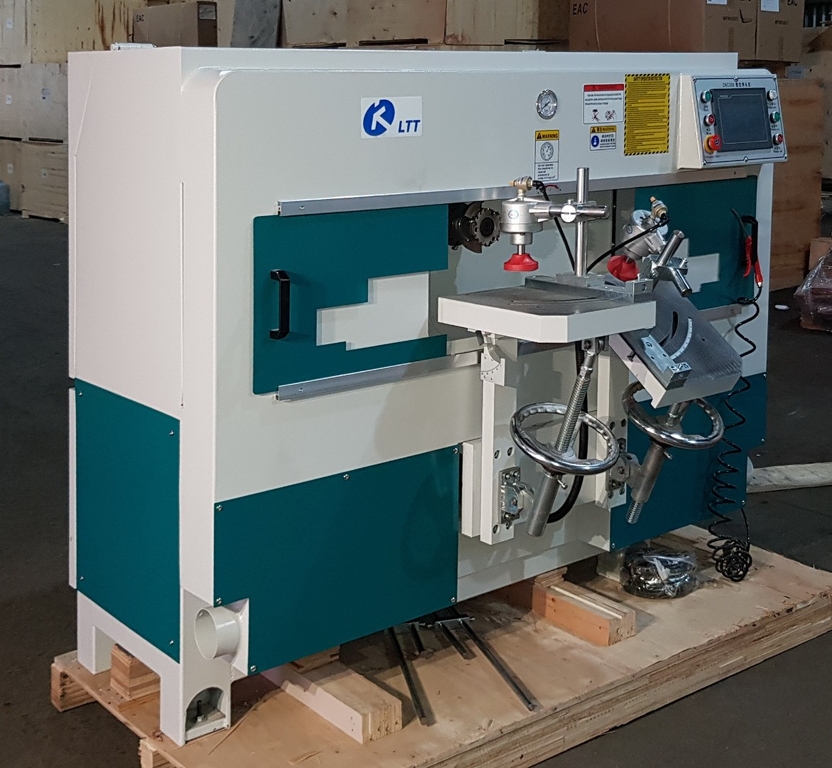

Шипорезный станок с ЧПУ LTT CNC-200

ипорезный станок с ЧПУ LTT CNC-200 — это высокотехнологичное оборудование, предназначенное для точной и эффективной обработки древесины при производстве мебели.

Преимущества шипорезного станка ltt cnc-200

• озможность формирования вертикальных и горизонтальных закругленных шипов на прямых и криволинейных деталях./li>
• ысокая точность обработки, предотвращающая возможные расщепления материала./li>
• рочная конструкция обеспечивает долговечность и стабильность работы станка./li>
• добный интерфейс управления упрощает настройку и эксплуатацию оборудования./li>
• втоматизация процесса повышает производительность и снижает трудозатраты./li>

Назначение и сферы применения

Основное назначение

• ормирование шиповых соединений для деталей стульев, столов и других мебельных изделий./li>
• бработка как прямых, так и криволинейных заготовок с высокой точностью./li>

Сферы применения

• ебельные производства, специализирующиеся на серийном выпуске стульев и столов./li>
• толярные мастерские, занимающиеся изготовлением сложных деревянных конструкций./li>
• редприятия, производящие деревянные элементы интерьера и декора./li>

Особенности конструкции и управления

• танок оснащен двумя фиксированными столами и одной подвижной головкой, которая перемещается между столами для выполнения операций./li>
• пециально разработанное движение инструмента обеспечивает высокую точность обработки и предотвращает расщепление материала./li>
• нтуитивно понятная система управления с числовым программным управлением (ЧПУ) позволяет легко настраивать параметры обработки./li>
• омпактный дизайн и прочная конструкция обеспечивают долговечность и надежность станка./li>
• озможность интеграции в существующие производственные линии для повышения общей эффективности производства./li>

ипорезный станок с ЧПУ LTT CNC-200 представляет собой идеальное решение для предприятий, стремящихся повысить качество и скорость производства мебельных изделий, обеспечивая при этом высокую точность и надежность обработки.

Шипорезный станок для фрезерования мебельного шипа

мод. CNC200

Назначение:

Предназначен для формирования вертикальных и горизонтальных закругленных шипов на прямых и криволинейных деталях.

Область применения:

Станок применяется в мебельных и столярных производствах, занятых серийным выпуском стульев и столов.

Отличительные особенности:

Два рабочих независимых стола позволяют добиться левой и правой операции, повысить эффективность работы.

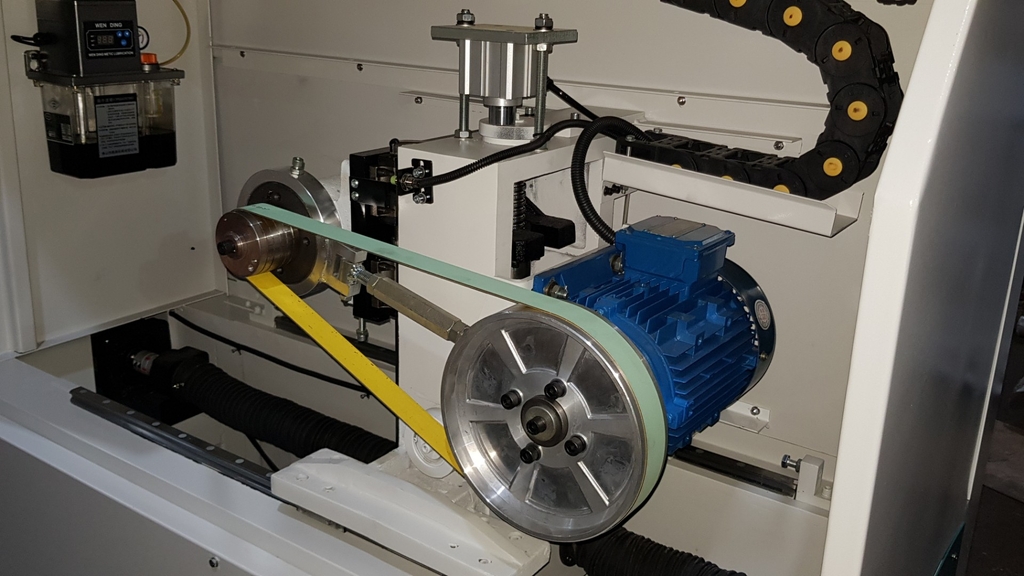

Используется бесступенчатое изменение скорости подачи, стабильная для каждого вида дерева.

Направляющие столов прямые и превосходной точности

Ширина и глубина шипа может быть скорректирована, размер стабилен

Центральная панели управления, простота в эксплуатации, высокое качество работы.

Оснащается PLC программным управлением

Конструкция:

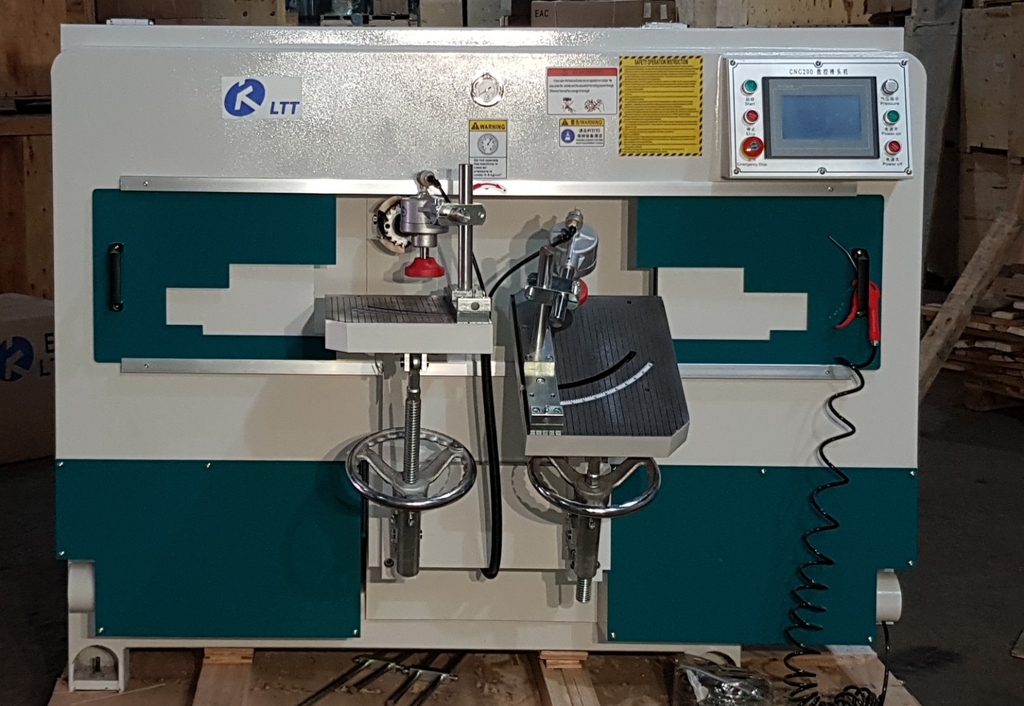

Шипорезный станок (с округленной формой шипа) может производить горизонтальные, вертикальные и наклонные шипы. Станок включает основание с двумя фиксированными столами, одну головку (инструмент), которая движется от одного стола к другому посредством специального цикла, описанного ниже.

Точность:

Движение инструмента было специально разработано для возможности обработки шипов с высокой точностью и во избежание каких-либо возможных расщеплений. Данный результат достигается посредством постоянной работы инструмента понаправлению волокон и движения таким образом, что если обработка завершена, то инструменту не нужно нагружать уже обработанную часть.Результатом второго перехода может быть недостаточная точность в качестве шипов. Рабочая скорость не снижается за счет данного цикла при правильном расположении инструмента во время передачи с одного стола на другой.

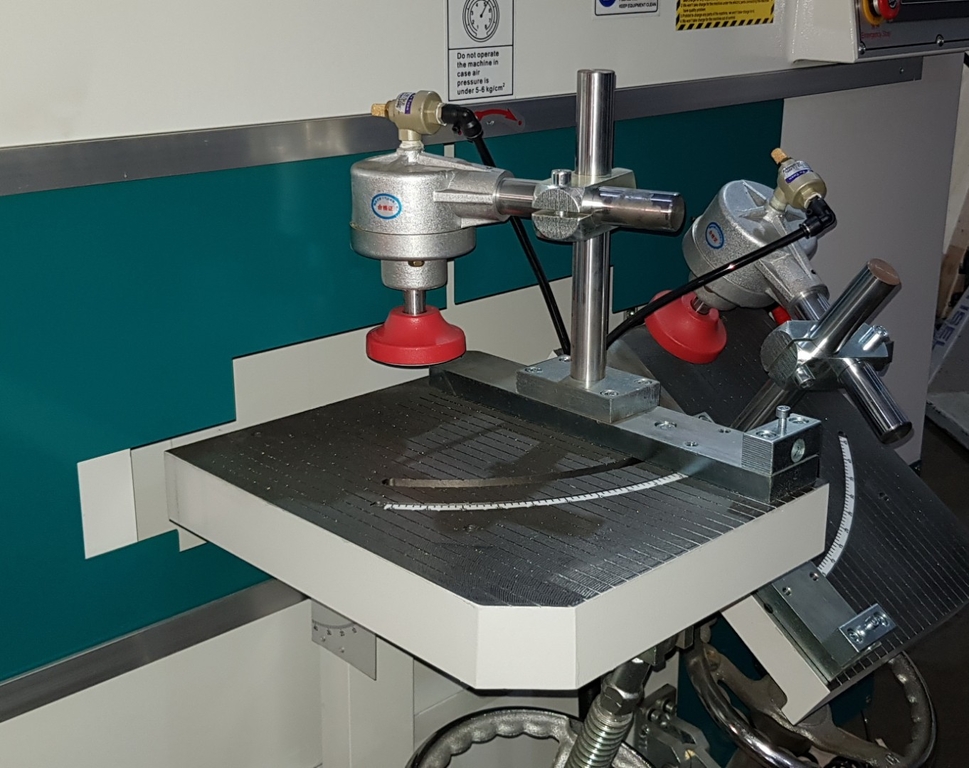

Столы:

В дальнейшем точность гарантируется неподвижными столами. Как известно, чем более неподвижна заготовка, тем более точной является ее обработка. Все настройки стола (высота, поперечный, передний и задний наклон) легко регулируются с помощью маховика либо с помощью регулировочного винта с тем же гаечным ключом, предоставленного в качестве оборудования. Любая настройка имеет отсчетную шкалу и механическую нулевую точку абсолютной точности, которая калибрируется во время сборки станка. Зажим и разблокировка более стандартных настроек осуществляется с помощью рукоятки. Позиционирующее ограждение, размещенное на столе, используется в качестве регулирующего устройства для исполнения шипов под углом 0-45°. Переднее и заднее ограждения укомплектованы исходной точкой для простого исполнения. Пневматический зажимной цилиндр на каждом столе, укомплектованный неповоротным ограждением, размещен так, чтобы не пересекаться с оператором во время загрузки/разгрузки и гарантировать простоту регулировки. Можно настроить два стола, таким образом, чтобы за один проход делать и левую и правую ножку.

Преимущества:

- Неподвижные регулируемые столы обеспечивают жесткость и высокую точность

- Управление ЧПУ с наглядным графическим изображением
