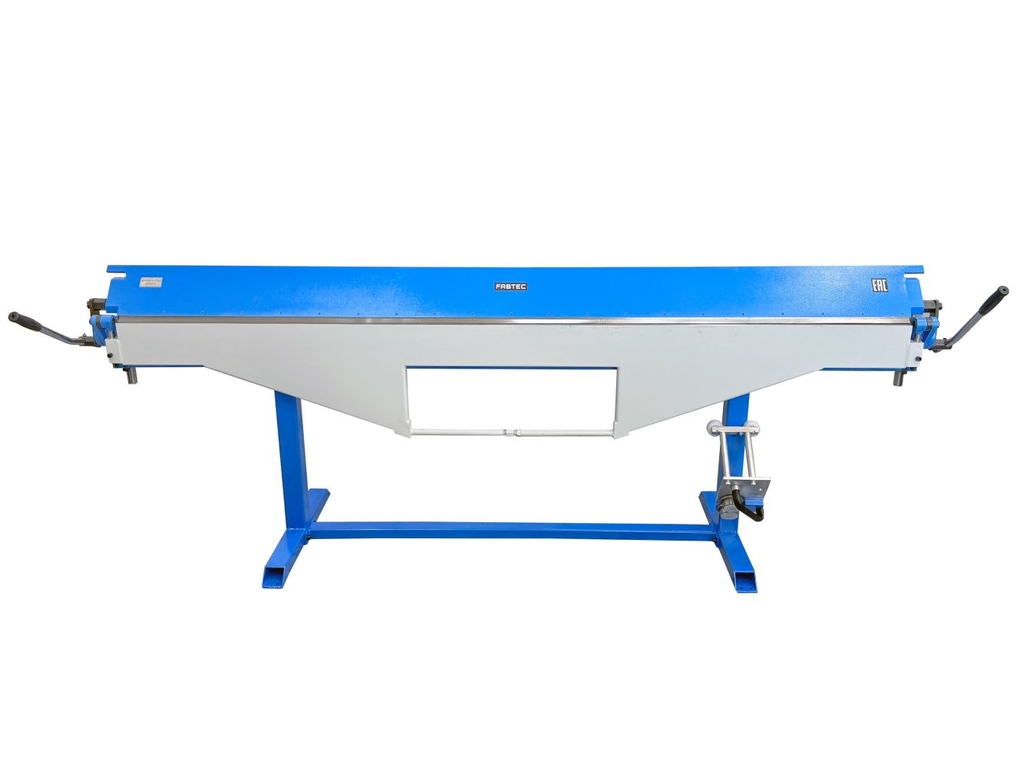

Листогибочный станок BSM2540
Артикул: mosbsm2540
Особенности
• Станок листогибочный ручной BSM 2540/0.8 обладает жесткой сварной рамой, обеспечивающей максимальную устойчивость и долговечность при работе. Вертикальный направляющий узел перемещения прижимной балки гарантирует равномерное усилие прижима по всей длине рабочей зоны;
• Эксцентриковый механизм с ограничителем позволяет быстро фиксировать заготовки и управлять процессом гибки с высокой точностью;
• Угломер и возможность регулировки прижимной и гибочной балок в вертикальной и фронтальной плоскостях предоставляют гибкость настроек для выполнения различных типов работ. Сплошной стальной уголок с острой геометрией обеспечивает минимальный радиус гибки;
• Станок способен гнуть листы под углом до 135° за один проход, а для углов до 180° предусмотрено использование дожатия прижимной балки;
• Рабочие поверхности выполнены из легированной высокопрочной стали, что позволяет работать с металлами толщиной до 0.7 мм (чёрная и оцинкованная сталь с σᵒ ≤400МПа) и до 0.8 мм (σᵒ ≤320МПа). Габариты верхней прижимной балки (170 х 170 мм);
• Станок комплектуется роликовым ножом для раскроя металла. Удобное расположение ножа обеспечивает легкий доступ и безопасность в процессе работы. Нож хранится в специально предусмотренном месте, что исключает возможность его повреждения;
• Рабочая высота станка увеличена до 760 мм для комфортной работы оператора. Гибочная балка оснащена прорезиненными ручками, обеспечивающими надежный хват, а газовые амортизаторы (два на прижимную и один на гибочную балку) облегчают работу с заготовками, снижая нагрузку на пользователя.
Рекомендации
• Станок идеально подходит для изготовления доборных элементов кровли, отливов, откосов, а также квадратной вентиляции. Благодаря своей универсальности, BSM 2540/0.8 станет незаменимым инструментом в цехах и на строительных объектах, где требуется высокая точность гибки и раскроя металла;
• Благодаря своей компактности и возможности крепления к полу, станок отлично вписывается в небольшие производственные помещения. Его функционал удовлетворяет потребности мелкосерийного и индивидуального производства, а прочная конструкция и возможность настройки обеспечивают долгий срок службы даже при интенсивной эксплуатации.
Комплектация BSM2540
- Станок
- Газовый амортизатор на прижимную балку – 2 шт.
- Газовый амортизатор на гибочную балку –1 шт.
- Роликовый нож
- Угломер
Особенности конструкции:
 |
СтанокИз высокотехнологичных анодированных легких сплавов. Рабочая длина – 2540 мм. Предназначен для гибки металлических листов толщиной до 0.8 мм. Рабочая высота станка увеличена до 760 мм; |
 |
Вертикальный подъём прижимной балки 55 ммОбеспечивает универсальность и удобство в работе, позволяя обрабатывать листы различной толщины, включая крупногабаритные и сложные по форме изделия. Увеличенный зазор между балками облегчает установку и извлечение заготовок, что особенно важно при серийной обработке. Точная настройка высоты гарантирует равномерный прижим и высокое качество гибки без деформации материала; |
 |
Газовый амортизатор на гибочную балку – 1 шт.Помогает точно и легко управлять процессом гибки, обеспечивая равномерное давление на заготовку. Он уменьшает усилия, необходимые для выполнения гиба, и способствует повышению точности и качества обработки; |
 |
Газовый амортизатор на прижимную балку – 2 шт.Облегчает её поднятие и фиксацию, снижая физическую нагрузку на оператора. Обеспечивает плавность и скорость работы, что особенно важно при обработке большого количества заготовок. Повышает комфорт и производительность при эксплуатации станка; |
 |

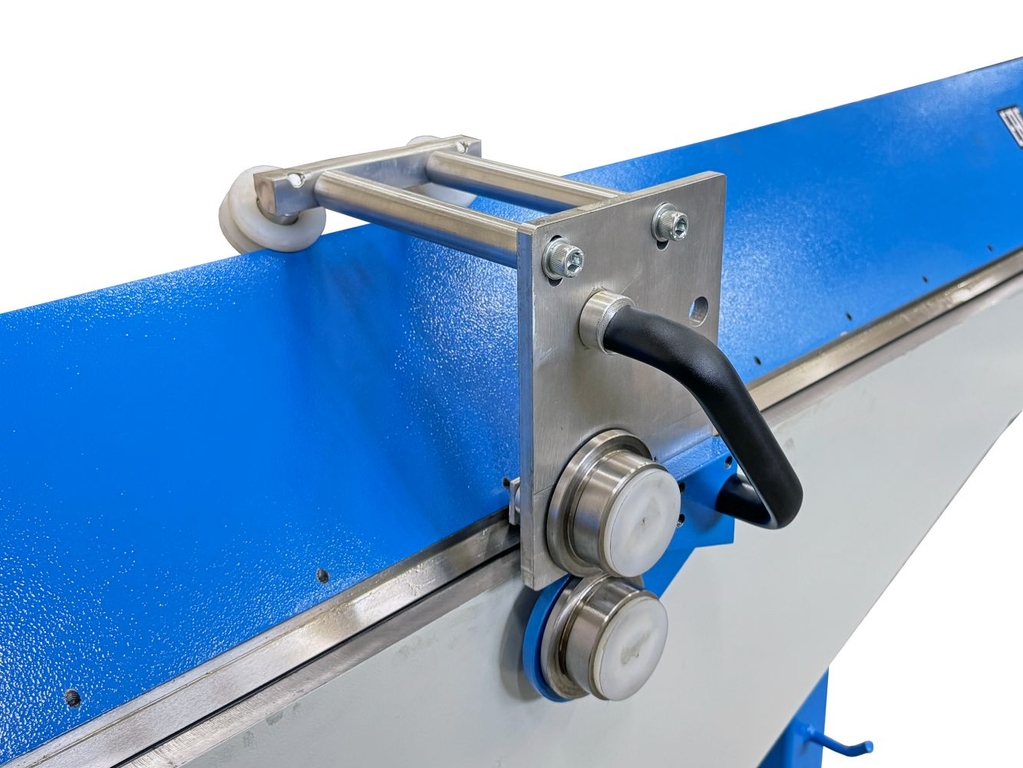

Роликовый ножПредназначен для обеспечения высококачественного реза стальных листов, что особенно важно в промышленных условиях. Оснащён удобной ручкой для комфортного процесса резки; |
 |
УгломерПозволяет оператору легко контролировать угол сгиба, что особенно важно при выполнении сложных задач, требующих прецизионной работы. Угломер помогает предотвратить возможные ошибки, связанные с неправильным углом гиба, и гарантирует, что каждый сгиб будет выполнен с максимальной точностью; |
 |
Эксцентриковый (кривошипный) механизм с ограничителемОбеспечивает быструю и надежную фиксацию заготовки по всей длине станка. Это повышает точность гибки и предотвращает смещение материала во время работы. Ограничитель позволяет удобно настроить и стабилизировать положение балки для последовательной обработки. |
* Значение толщины металла указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом текучести для остаточной деформации σВ, который не должен превышать 240 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании Невастанкомаш.
Технические характеристики BSM2540
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | КА-00073715 |
| Страна-производитель | КНР |
| Рабочая длина, мм | 2540 |
| Тип привода | Ручной |
| Высота стола, мм | 760 |
| Толщина металла, мм | 0.8 |
| Рабочий угол, ° | 180 ° |
| Угол гибки, ° | 135 ° |
| Длина, мм | 2865 |
| Ширина, мм | 650 |
| Высота, мм | 1000 |
| Вес, кг | 210 |
| Размер упаковки, мм | 3000 х 770 х 510 |
| Вес в упаковке, кг | 310 |
Комплектация BSM2540
Комплектация BSM2540
- Станок
- Газовый амортизатор на прижимную балку – 2 шт.
- Газовый амортизатор на гибочную балку –1 шт.
- Роликовый нож
- Угломер
Особенности конструкции:
|
СтанокИз высокотехнологичных анодированных легких сплавов. Рабочая длина – 2540 мм. Предназначен для гибки металлических листов толщиной до 0.8 мм. Рабочая высота станка увеличена до 760 мм; |
|
Вертикальный подъём прижимной балки 55 ммОбеспечивает универсальность и удобство в работе, позволяя обрабатывать листы различной толщины, включая крупногабаритные и сложные по форме изделия. Увеличенный зазор между балками облегчает установку и извлечение заготовок, что особенно важно при серийной обработке. Точная настройка высоты гарантирует равномерный прижим и высокое качество гибки без деформации материала; |
|
Газовый амортизатор на гибочную балку – 1 шт.Помогает точно и легко управлять процессом гибки, обеспечивая равномерное давление на заготовку. Он уменьшает усилия, необходимые для выполнения гиба, и способствует повышению точности и качества обработки; |
|
Газовый амортизатор на прижимную балку – 2 шт.Облегчает её поднятие и фиксацию, снижая физическую нагрузку на оператора. Обеспечивает плавность и скорость работы, что особенно важно при обработке большого количества заготовок. Повышает комфорт и производительность при эксплуатации станка; |
|
Роликовый ножПредназначен для обеспечения высококачественного реза стальных листов, что особенно важно в промышленных условиях. Оснащён удобной ручкой для комфортного процесса резки; |
|
УгломерПозволяет оператору легко контролировать угол сгиба, что особенно важно при выполнении сложных задач, требующих прецизионной работы. Угломер помогает предотвратить возможные ошибки, связанные с неправильным углом гиба, и гарантирует, что каждый сгиб будет выполнен с максимальной точностью; |
|
Эксцентриковый (кривошипный) механизм с ограничителемОбеспечивает быструю и надежную фиксацию заготовки по всей длине станка. Это повышает точность гибки и предотвращает смещение материала во время работы. Ограничитель позволяет удобно настроить и стабилизировать положение балки для последовательной обработки. |
