Линия сортировки с раскряжевкой бревна LSR 1250
Артикул: cron604
Линия сортировки с раскряжевкой бревна CRONVER LSR 1250 – высокотехнологичное решение для распила длинных бревен на заготовки заданной длины, автоматической сортировки заготовок по нескольким критериям (порода, длина, кривизна, диаметр и т.п.) и распределением их в индивидуальные накопительные карманы.
Для кого?
Линия CRONVER LSR 1250 является отличным решением для лесозаготовительных предприятий, деревообрабатывающих цехов, когда требуется стабильность работы без значительного увеличения потребляемых мощностей.
Линия полностью автоматизирована, минимизирует ручной труд, обеспечивает надежность, точность и производительность в одном решении.
Описание процесса:

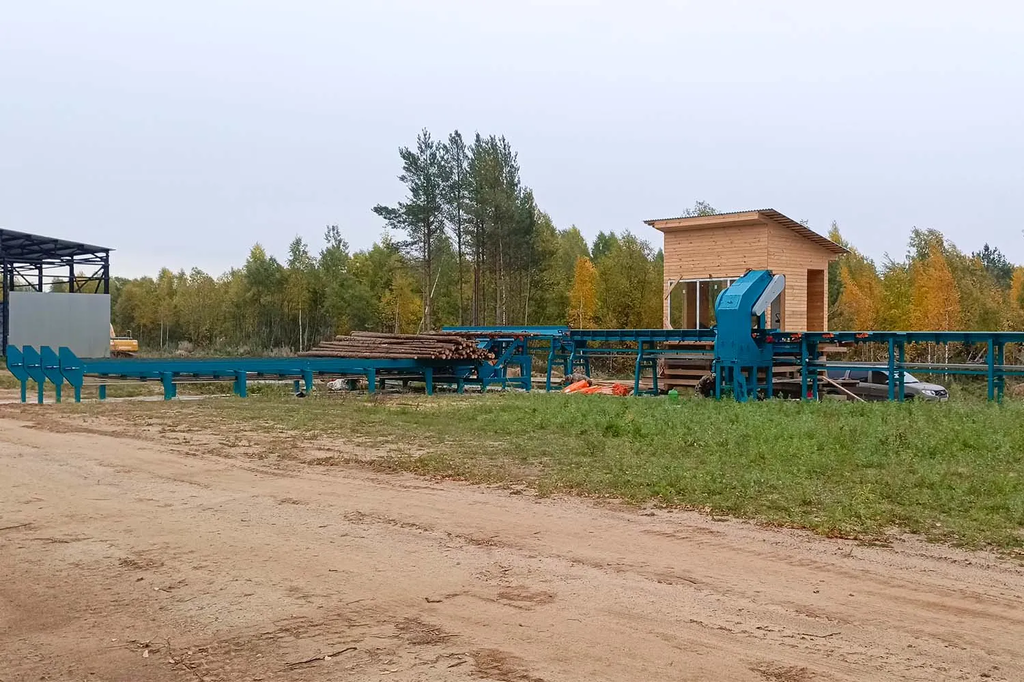

Система объединяет приём, раскатку, разобщение, раскряжёвку, измерение и сортировку круглых лесоматериалов в единую автоматизированную цепь.
1 этап. Цикл работы линии начинается с подачи бревен и поштучной подачи с помощью разобщителя бревен к приемной бревнотаске.
2 этап. Бревно перемещается цепным транспортером к узлу раскряжевки, где производится распиловка бревна на отдельные заготовки заданной длины. Размеры заготовок задаются оператором линии. Система обеспечивает высокую точность, минимальные допуски и чистый рез. По желанию покупателя, для повышения безопасности в состав линии может быть включена кабина оператора, в которую устанавливается пульт управления всей линией.
3 этап. Далее каждое бревно проходит зону измерения. Сканеры 1D, 2D или 3D точно определяют длину, диаметр, кривизну и другие параметры. Полученные данные система использует для автоматического распределения бревен по сортам и геометрическим характеристикам.
4 этап. Сортировочный транспортер направляет древесину в железо-бетонные накопительные карманы.
Управление линией. Управление всей линией осуществляет один оператор, который следит за работой и управляет с помощью пульта при помощи автоматической системы управления.
Линия CRONVER LS-RB 1500 обеспечивает:
- повышение производительности,
- снижение трудозатрат,
- позволяет выбрать наиболее эффективную схему переработки бревен.
- линия имеет современную, надежную автоматизированную систему управления, позволяющую минимизировать участие оператора в технологическом процессе.

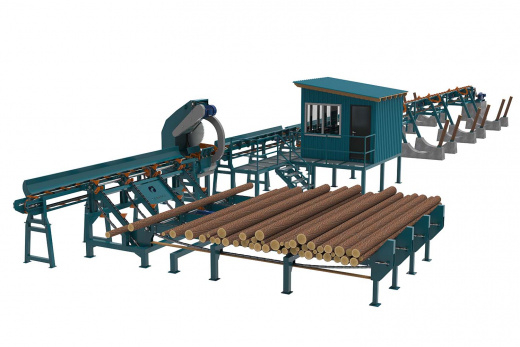

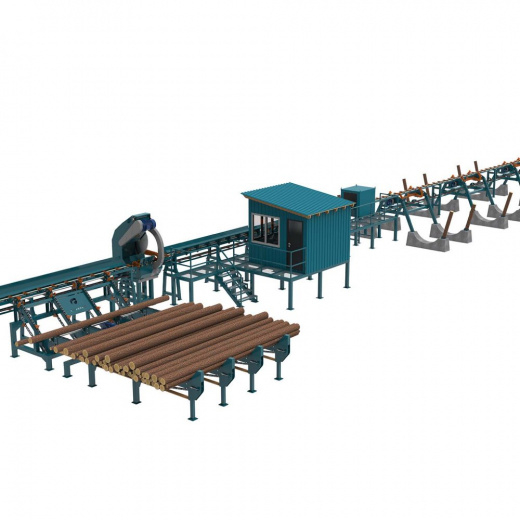

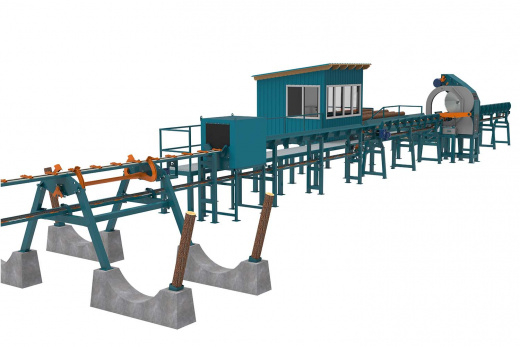

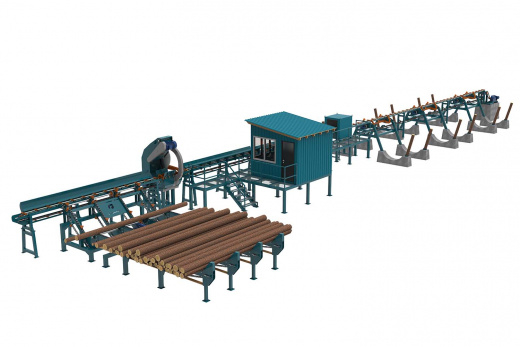

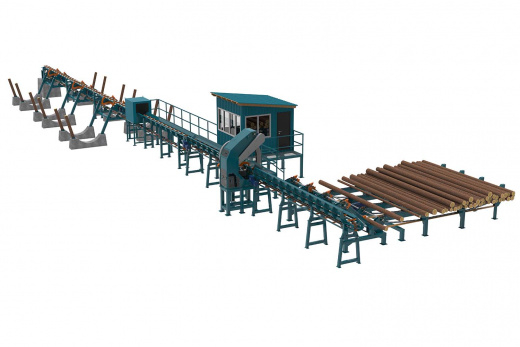

Компоновочная схема и состав линии
Состав линии:

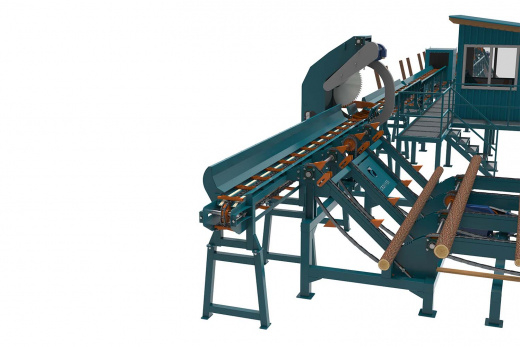

- Разобщитель бревна с эстакадой - накопление лесоматериалов, разобщение и поштучная выдача на приемный транспортер

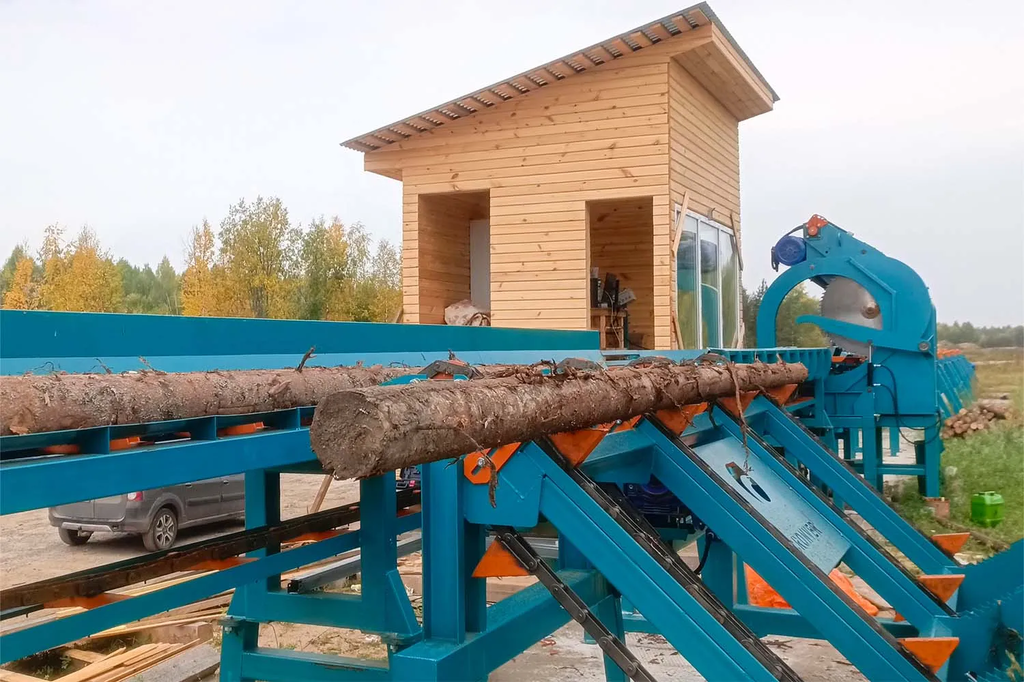

- Приемная бревнотаска c отбойником - прием бревен с разобщителя и дальнейшего продольного перемещения по линии.

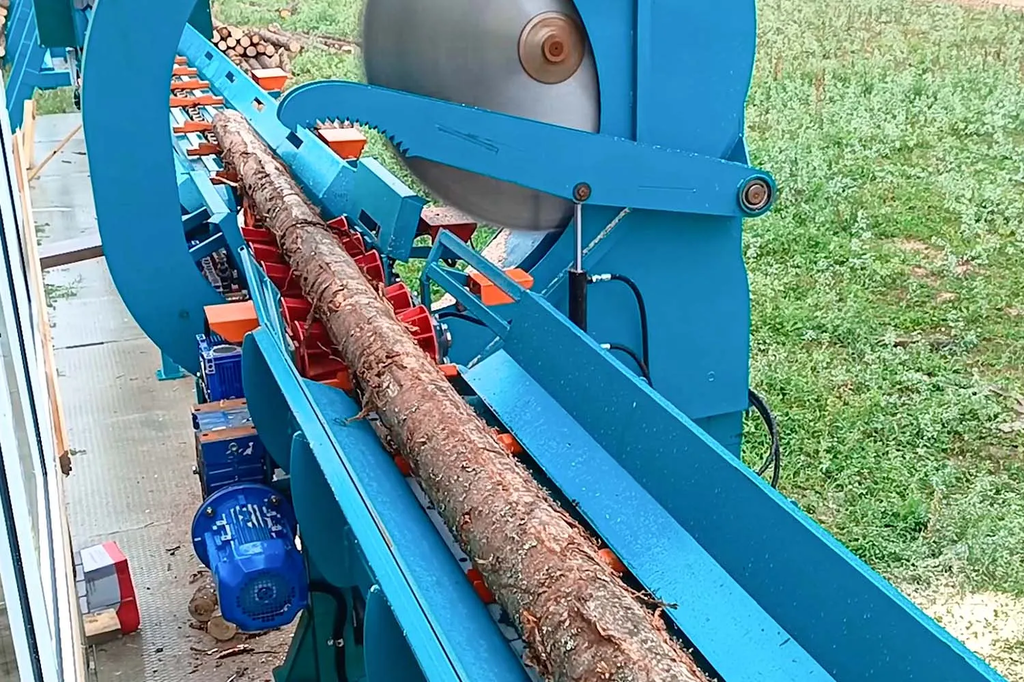

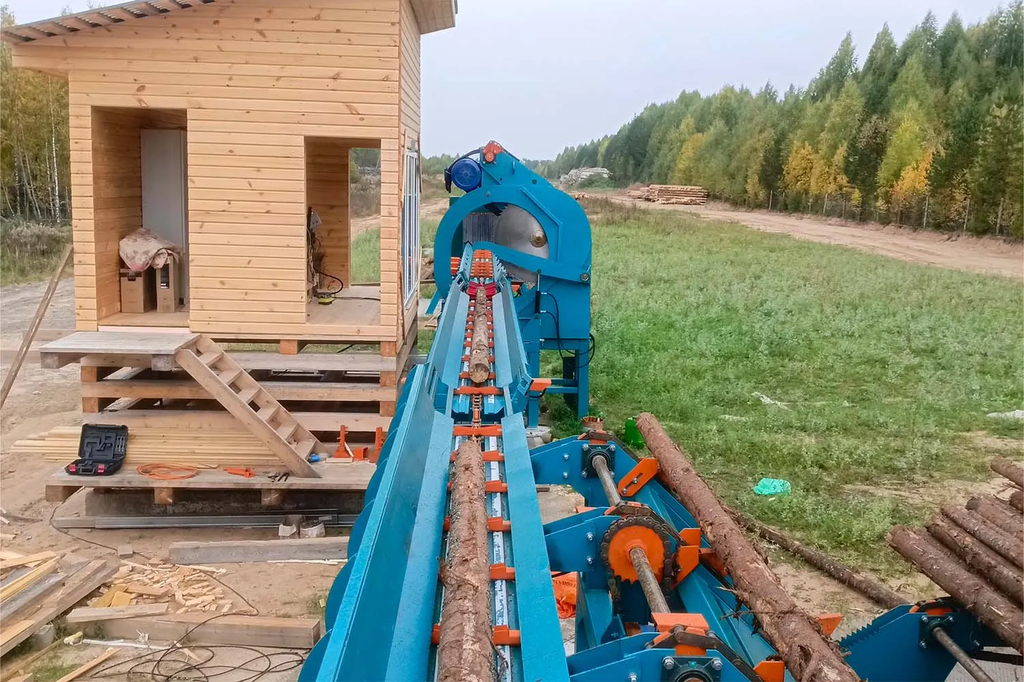

- Раскряжевочный станок RB - раскряжевка бревна (распил на заготовки заданной длины).
- Бревнотаска промежуточная - продольное перемещение бревна по линии.

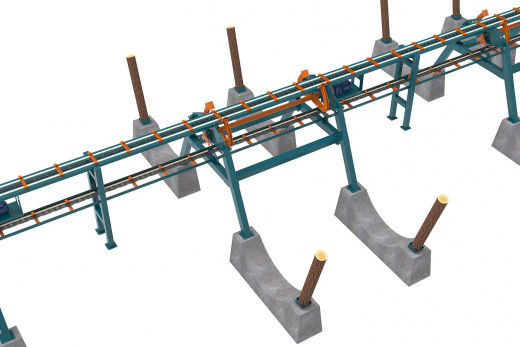

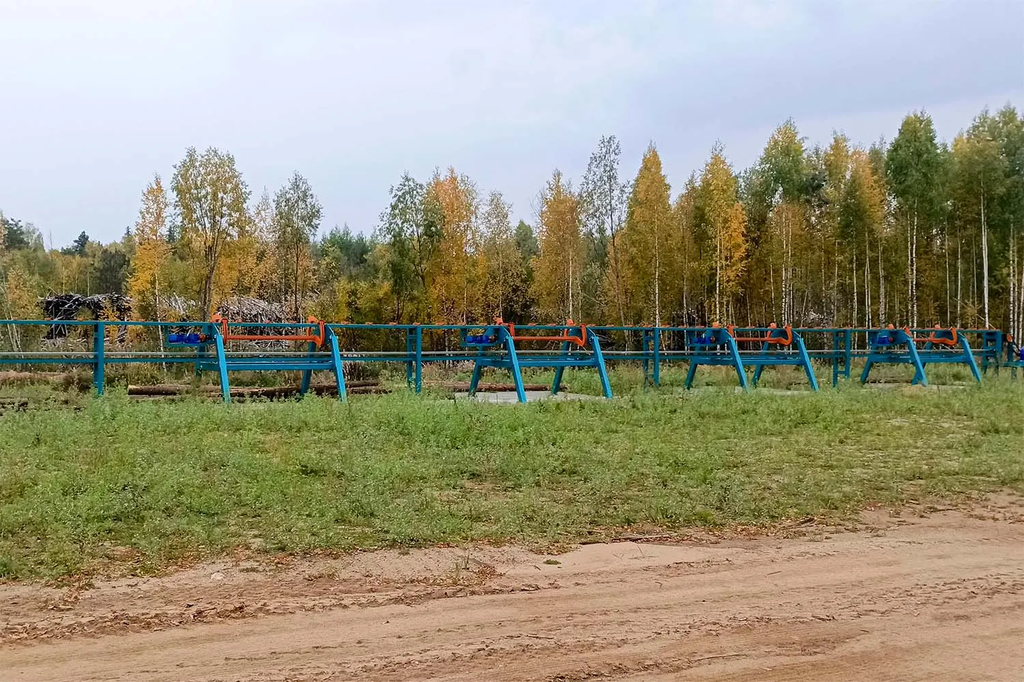

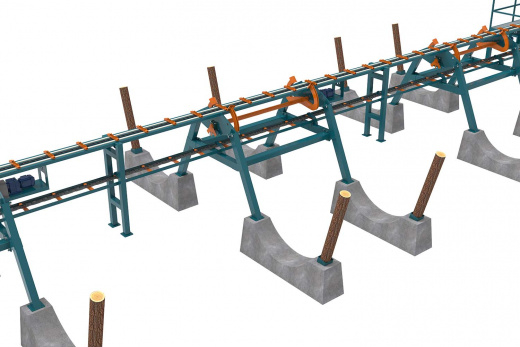

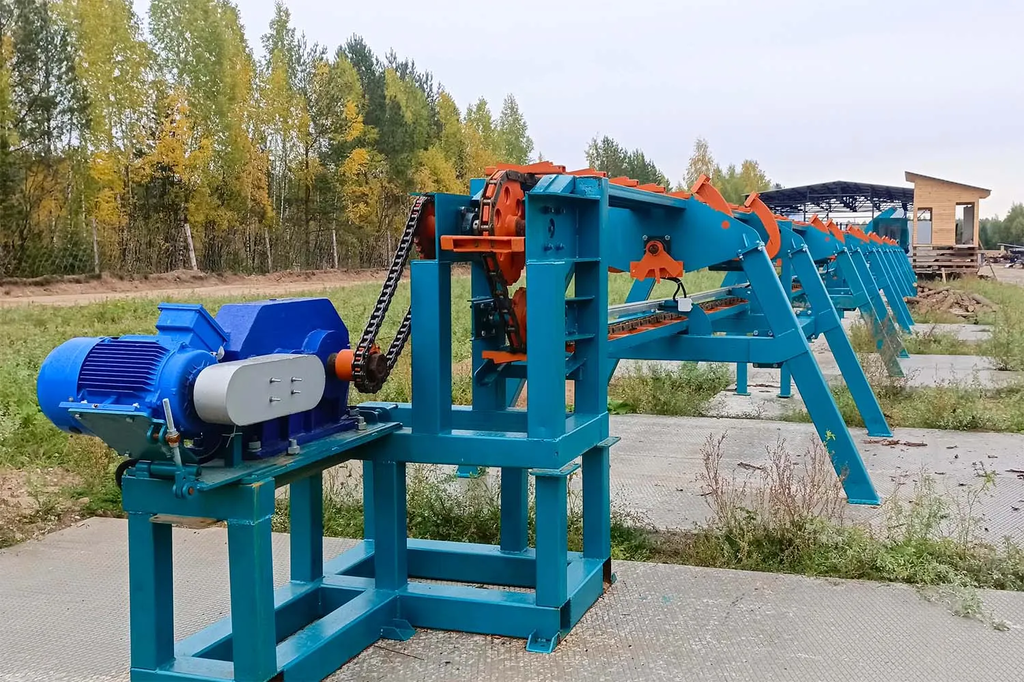

- Транспортер сортировочный цепной (разгонная секция, секции с накопительными карманами) - сортировка круглых лесоматериалов по диаметру и длине.
- Сканер бревна оптический 1D - измерение лесоматериалов и их дальнейший учет и сортировка по карманам
- Карман для сброса бракованных бревен (доп. опция)
- Автоматизированная система управления
Преимущества cronver ls-rb 1500
 |
Современные системы сканирования и автоматизации В линии используются современные системы сканирования и автоматизации рабочего процесса, позволяющие сканировать бревно по различным критериям (порода, длина, кривизна, диаметр и т.п.) с минимальным участием оператора на протяжении всего цикла: от подачи бревна до его сортировки. |
 |
Энергоэффективные привода Энергоэффективные привода, установленные на линии CRONVER LS-RB, позволяют снизить энергопотребление, но при этом обеспечивают плавную и бесперебойную работу со скоростями подачи до 40 м/мин. |
 |
Гидравлический прижим для надежной фиксации Гидравлический прижим гарантирует надежную фиксацию бревна в процессе работы, исключая смещение и обеспечивая ровный, качественный рез без дефектов. Благодаря автоматической подаче пильного узла, управляемой гидравлической системой, станок работает плавно и бесперебойно. |
 |
Точное позиционирование бревна перед распилом Центрирующие ролики выполняют точное позиционирование бревна перед распилом, предотвращая его скатывание и смещение. Это позволяет минимизировать ручное выравнивание и значительно ускоряет процесс обработки. Ролики работают в синхронизации с гидравлическим прижимом, создавая идеальные условия для безопасной и эффективной работы. |
 |

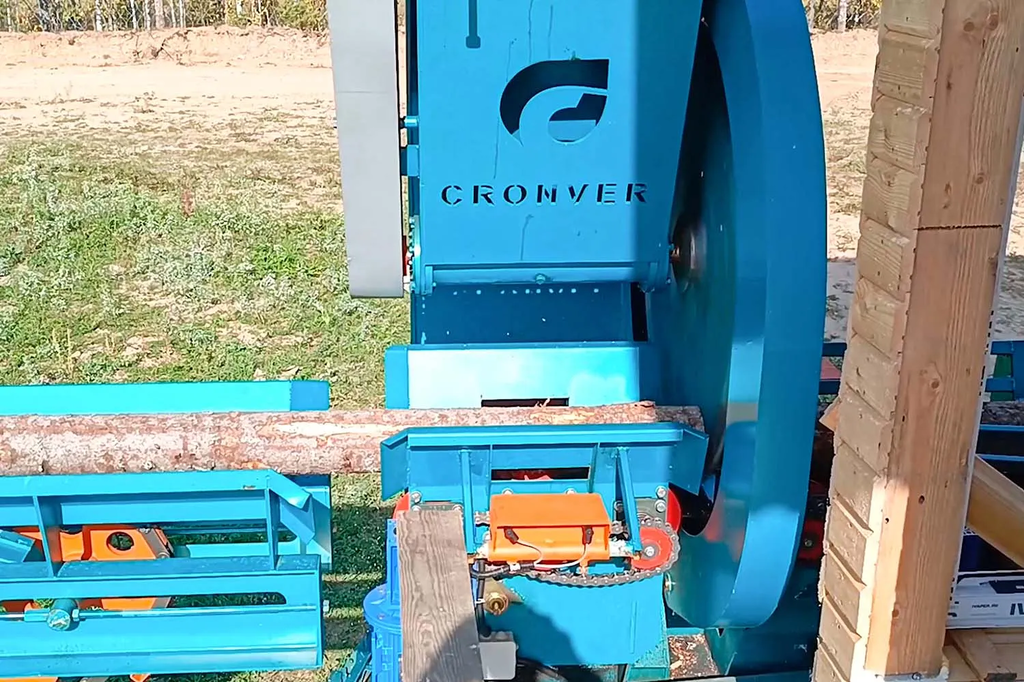

Высокая точность, синхронность операций, минимизация ручного труда Cronver RB Работа раскряжевочного станка RB (перемещение пилы и выставления размера) контролируется системой управления, что обеспечивает высокую точность, синхроннность операций и минимизирует влияние человеческого фактора.Станок оснащен мощной станиной исключающей вибрации во время работы. Также предусмотрен защитный кожух пилы для безопасности. |
 |

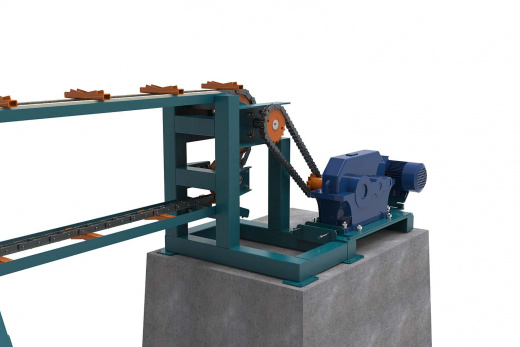

Износостойкие транспортеры для снижения силы трения Транспортеры оснащены пластинчатыми цепями и износостойким пластиком для снижения силы трения и продления срока эксплуатации измерительной приемной бревнотаски. Гидравлическая система предназначена на перемещение пилы и прижим бревна. |
Технические характеристики cronver ls-rb 1500
| Производительность | до 300 м3 / смена |
| Диаметр пил | 1250 мм и более |
| Максимальный диаметр бревна | 630 мм |
| Минимальный диаметр бревна | 100 мм |
| Скорость движения бревна | до 40 м/мин |
| Количество обслуживающего персонала | 1 человек |
| Количество накопительных карманов | 2 и более |
| Установленная мощность | 60 кВт |
| Габаритные размеры | 60,9 х 8,9 м |
.png)
