Круглопильный (прирезной) станок с автоматической подачей MJ 153i
(голосов 763)
Артикул: primj-153i
Предназначен для точной продольной распиловки обрезных и необрезных досок, брусков, мебельных щитов и прочих пиломатериалов на заданный размер по ширине.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.
Пиление с автоподачей
Конструктивные особенности Китай MJ 153i
|
Подающий конвейер
Заготовка подается в станок при помощи гусеничного транспортера. При пилении заготовка имеет большое «пятно» контакта с транспортером. Поэтому исключено ее смещение, что гарантирует высокую точность пропила. |
|

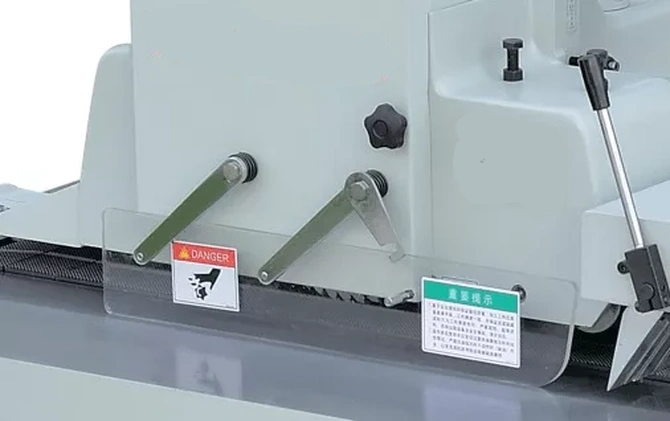

Прижимные ролики
На входе и выходе заготовка надежно прижата к конвейеру гладкими подпружиненными стальными вальцами. Это исключает ее смещение и обеспечивает высокое качество распила. |
|

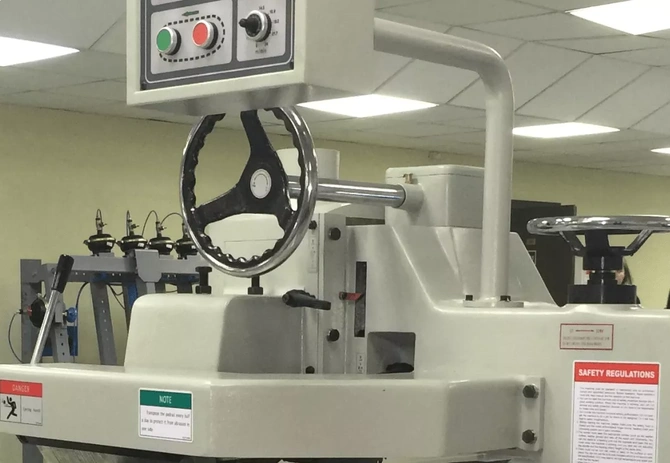

Пульт управления (Круглопильный (прирезной) станок)
Удобно расположен на уровне глаз, не требуется наклоняться или обходить станок. На пульте расположены кнопки включения/выключения двигателя пилы и транспортера, аварийный выключатель и регулятор скорости подачи. |
|
Регулировочные маховики
Удобные маховики предназначены для настройки пилы и прижимных роликов по высоте. |
|
Когтевая защита (Круглопильный (прирезной) станок)
Расположена в столе и над столом (снизу и сверху) - двойная защита от выброса заготовки. Крайне высокая степень защиты оператора. |
|

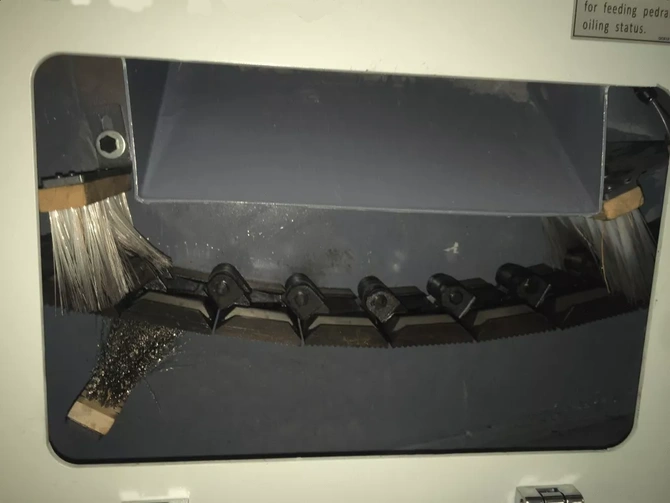

Очистка конвейера
Очистка с двух сторон – рабочая сторона очищается металлической щеткой, внутренняя нейлоновой щеткой. Исключается налипание смолы и опилок, обеспечивается бесперебойная работа без проскальзывания заготовки. |
|

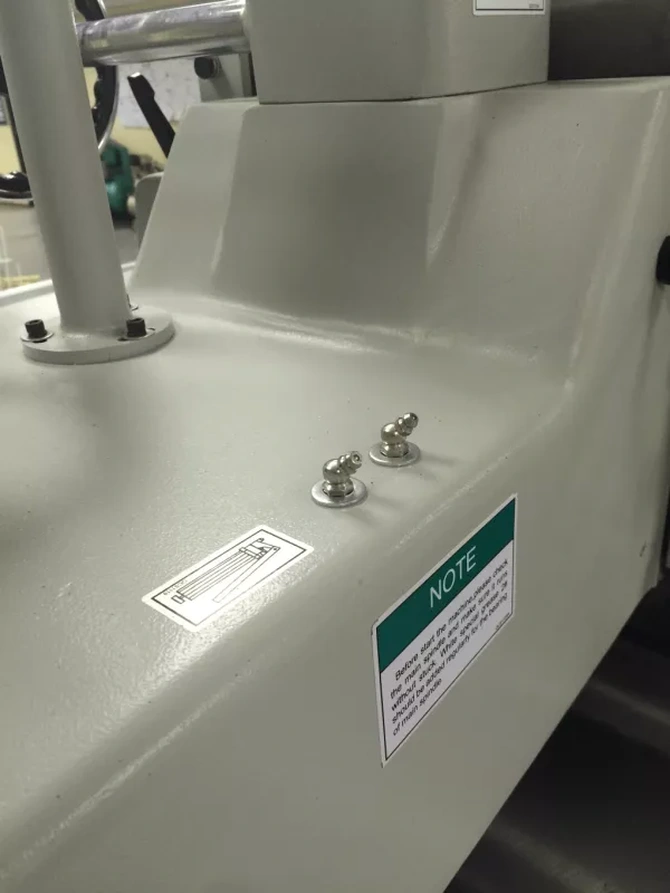

Масленки
Возможность удобно смазывать направляющие - обеспечивается долговечность работы, исключен преждевременный износ, экономия времени на обслуживание. |
|

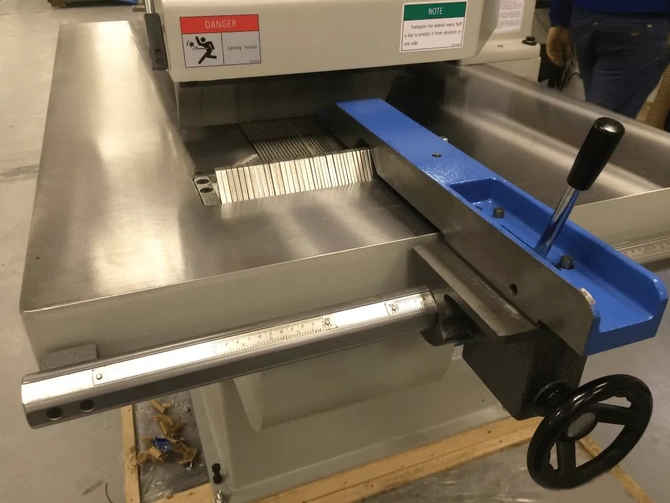

Боковой литой упор
Массивный упор удобно и точно настраивается на ширину пиления с помощью маховика и передачи шестерня-рейка. В цилиндрическую направляющую по которой перемещается упор встроена миллиметровая шкала – для удобства настройки. |
|

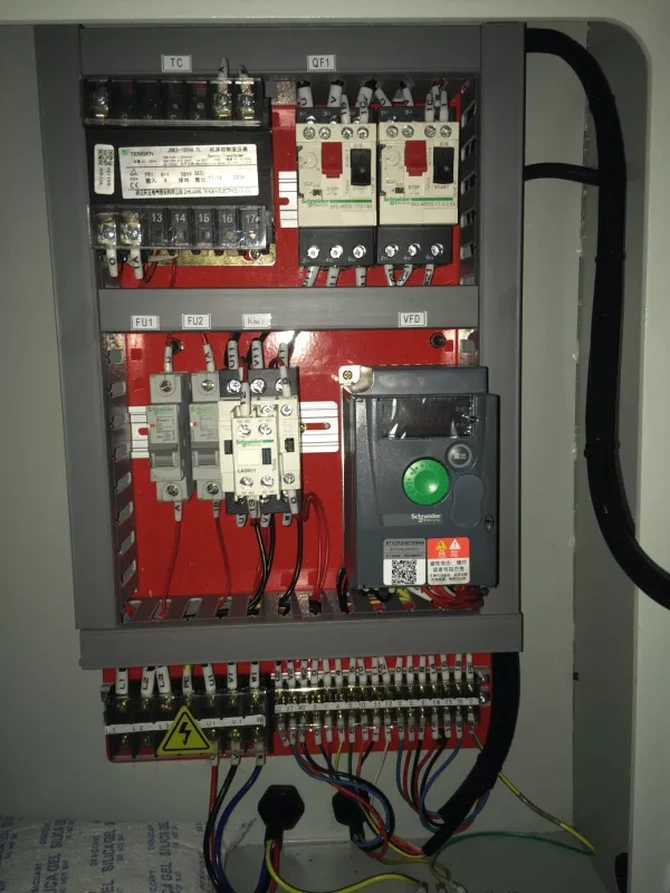

Электрокомпоненты
В станке используются качественные электрокомпонты Schneider Electric и Siemens. |
|
Защитное стекло
Предотвращает выброс обрезков, образует закрытый контур для лучшего отвода опилок. |
|

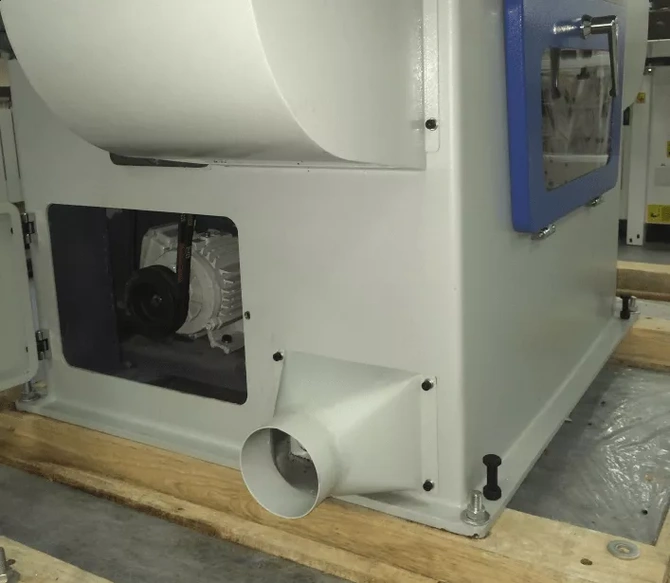

Выход под аспирацию
Для лучшего удаления опилок на станке установлено два выхода, ⌀100 мм каждый. Один расположен на пильном кожухе и второй под столом. |
|
Автоматическая централизованная система смазки конвейера
На станке установлена автоматическая система смазки подающего конвейера. Смазка работает по установленному временному интервалу во время работы станка. Время выставляется на дисплее. Оснащена автоматическим отключением станка в случае отсутствия смазки в бачке! |
|
Редуктор привода подачи
Привод транспортера подачи от отдельного двигателя посредством червячного редуктора, гарантирует равномерную и стабильную подачу материала в станок. |
|

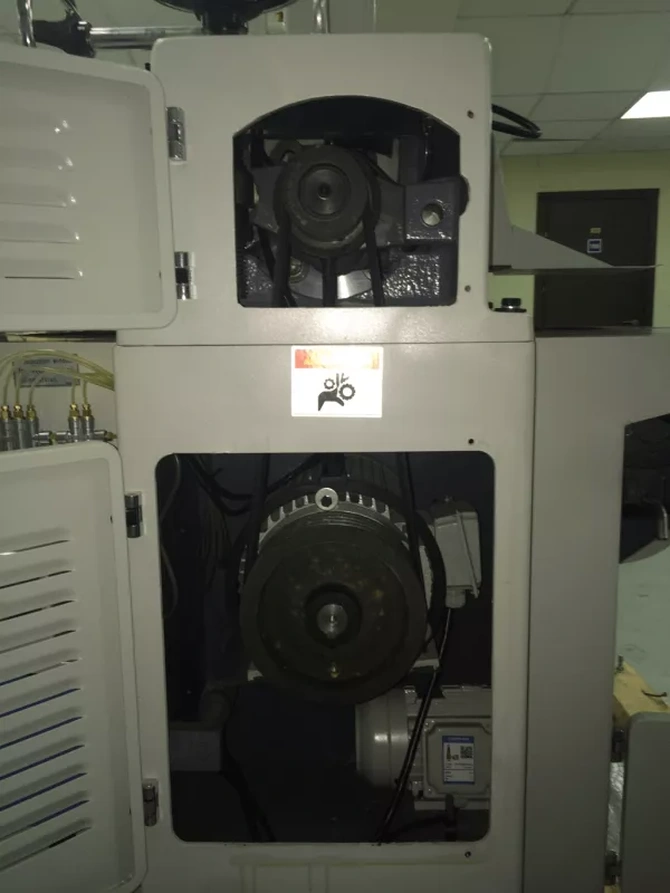

Привод пильного вала
Осуществляется от двигателя мощностью 7,5 кВт посредством 4-х клиновых ремней. |
Технические характеристики станка Китай MJ 153i
| Общие характеристики | |
| Размер стола, мм | 1380 х 890 |
| Автоподача заготовки | есть |
| Размеры каретки, мм | нет |
| Максимальная ширина пиления, мм | 460 |
| Скорость подачи, м/мин | 8 - 24 (инвертер) |
| Подача заготовки | Автоматическая |
| Частота вращения пилы, об/мин | 4000 |
| Количество пил, шт. | одна |
| Мощность (не использовать) | |
| Мощность пилы, кВт | 7.5 |
| Мощность двигателя подачи, кВт (не использовать) | 0.75 |
| Рабочие диаметры | |
| Посадочный диаметр пилы, мм | 25.4 |
| Диаметр аспирационного отверстия, мм | 120 |
| Диаметр пильного диска, мин/макс, мм | 205/305 |
| Параметры обработки | |
| Толщина пропила, мм | 85 |
| Угол наклона пилы, ° | нет |
| Параметры заготовки | |
| Минимальная длина заготовки, мм | 330 |
| Мощность узлов | |
| Суммарная мощность, кВт | 8.25 |
| Габаритные размеры | |
| Длина, мм | 1110 |
| Ширина, мм | 1700 |
| Высота, мм | 1580 |
| Вес, кг | 1050 |
