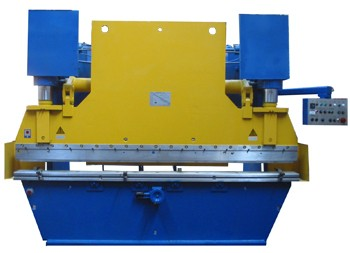

Листогибочный гидравлический пресс ИБ1431Б
Артикул: rosИБ1431Б
Листогибочный гидравлический пресс ИБ1431Б
Преимущества:
- Высокая производительность
- Надежность и долговечность
- Простота в эксплуатации
- Гарантированное качество
Особенности:
- Гидравлическая система высокого давления
- Мощный пресс-стол
- Удобное управление и программирование
Назначение:
Листогибочный гидравлический пресс ИБ1431Б предназначен для изготовления деталей из листового металла различных толщин.
Сферы применения:
- Промышленное производство
- Строительство
- Автомобильная промышленность
Закажите листогибочный гидравлический пресс ИБ1431Б уже сегодня и убедитесь в его высоком качестве и эффективности!
Листогибочный гидравлический пресс ИБ1431Б предназначен для изготовления, методом гибки различных деталей из листового и полосового проката. При применении специального инструмента можно производить вырубку деталей и пробивку отверстий в заготовках, гибку сложных профилей.
Пресс листогибочный гидравлический обладает высокой эффективностью производства и достаточной точностью при гибке листового металла. Для гибки заготовок различной толщины, формы и размера используется сменный инструмент: пуансон, установленный на ползуне и матрица с ручьями разной ширины, установленная на столе пресса.
При помощи таблицы усилий гибки, можно рассчитать ориентировочное усилие пресса для обеспечения гиба из расчета толщины листа и длины изгибаемого участка. Применение гидравлического привода позволяет предотвратить случаи перегрузки, обусловленные изменением толщины листа или неправильным выбором ручья матрицы.
Для данного станка характерны плавный ход, незначительный шум и легкость эксплуатации, а его расчетное давление остается стабильным в течение всего рабочего процесса. Пресс изготавливается в климатическом исполнении «УХЛ» категории размещения 4 ГОСТ 15150-69 и предназначается для эксплуатации в помещениях с температурой воздуха +1°до+35°С. Группа условий эксплуатации легкая (Л) согласно ГОСТ 15150-69.
Схема и обозначение осей листогибочного пресса.
- Х - горизонтальная настройка параллельности заднего упора;
- Х1; Х2 - настройка наклона заднего упора в горизонтальной плоскости;
- R - вертикальная настройка заднего упора;
- R1; R2 - независимая вертикальная настройка пальцев заднего упора;
- Z1; Z2 - независимая горизонтальная настройка пальцев заднего упора;
- Y1; Y2 - вертикальная настройка хода подвижной траверсы (ползун);
- B - настройка системы компенсации прогиба стола (бомбирование инструмента)
Таблица определения усилий гиба в зависимости от размеров заготовки (толщина, ширина) и пролеты ручья матрицы.
Листогибы могут быть оснащены ЧПУ по требованию заказчика.
Технические характеристики листогибочного гидравлического пресса иб1431б
| Характеристика | Значение |
|---|---|
| Номинальное усилие пресса, т | 125 |
| Наибольший ход ползуна, мм | 120 |
| Длина рабочего стола пресса, мм | 2000-4000 |
| Расстояние между столом и ползуном | 380 |
| Расстояние между стойками, мм | 1700-3100 |
| Наибольшая величина перемещ. зад. упора, мм | от 500 |
| Расстояние от оси ползуна до станины, не менее,мм | 320 |
| Масса пресса листогибочного, кг | 6700-9200 |
| Потребляемая мощность, кв | 11 |
| Габариты (вхгхш), мм | 2450х1490х2300-4200 |
Базовая комплектация иб1431б
- Листогибочный пресс в сборе;
- Электрошкаф управления листогиба;
- Пульт управления (контроллер) прессом;
- Педаль управления - переносная;
- Гибочный инструмент – универсальный (матрица и пуансон);
- Стол гибочный;
- Упор задний с электро-механическим приводом;
- Руководство по эксплуатации, ЗИП, паспорт.
Дополнительное оборудование иб1431б
- Передняя поддержка листа;
- Система компенсации прогиба стола (система бомбирования);
- Системы зажима инструмента;
- Лазерная система контроля угла гибки;
- Система автоматической подачи заготовок;
- Задний упор;

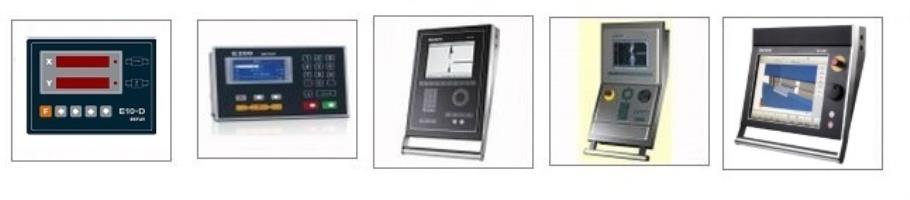

- Система УЦИ и ЧПУ;
- Специализированный гибочный инструмент;
- Системы безопасности: Световая завеса Sick C4000 и лазерная система безопасности LazerSafe;
- Система охлаждения и нагревания масла;
- Защитные двери;
- Системы извлечения готовых изделий;
- Магнитные упоры;
- Защитная пленка для гибки легко повреждаемых материалов;
- Морская упаковка;
- Освещение рабочей зоны;
