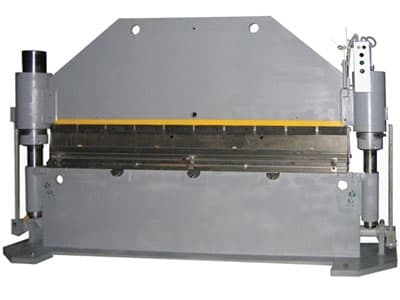

Пресс листогибочный гидравлический ИБ1428
Артикул: rosИБ1428
Пресс листогибочный гидравлический ИБ1428
Преимущества:
- Высокая производительность
- Простота в использовании
- Надежность и долгий срок службы
- Гарантированное качество изготовления
Особенности:
- Гидравлическая система с высоким давлением
- Цифровое управление для точной настройки
- Мощный пресс-механизм для гибки листового металла
- Регулируемые углы гибки и длина хода
Назначение:
Пресс листогибочный гидравлический ИБ1428 предназначен для изготовления деталей из листового металла с высокой точностью и качеством. Он идеально подходит для производства металлических корпусов, дверей, оконных рам и других металлических конструкций.
Сферы применения:
Этот пресс широко используется в машиностроении, автомобильной промышленности, производстве металлической мебели, строительстве и других областях, где требуется точная гибка листового металла.
Пресс листогибочный гидравлический ИБ1428 предназначен для изготовления, методом гибки различных деталей из листового и полосового проката. При применении специального инструмента можно производить вырубку деталей и пробивку отверстий в заготовках, гибку сложных профилей.
Пресс листогибочный гидравлический обладает высокой эффективностью производства и достаточной точностью при гибке листового металла. Для гибки заготовок различной толщины, формы и размера используется сменный инструмент: пуансон, установленный на ползуне и матрица с ручьями разной ширины, установленная на столе пресса.
При помощи таблицы усилий гибки, можно рассчитать ориентировочное усилие пресса для обеспечения гиба из расчета толщины листа и длины изгибаемого участка. Применение гидравлического привода позволяет предотвратить случаи перегрузки, обусловленные изменением толщины листа или неправильным выбором ручья матрицы.
Для данного станка характерны плавный ход, незначительный шум и легкость эксплуатации, а его расчетное давление остается стабильным в течение всего рабочего процесса. Пресс изготавливается в климатическом исполнении «УХЛ» категории размещения 4 ГОСТ 15150-69 и предназначается для эксплуатации в помещениях с температурой воздуха +1°до+35°С. Группа условий эксплуатации легкая (Л) согласно ГОСТ 15150-69.
Схема и обозначение осей листогибочного пресса.
- Х - горизонтальная настройка параллельности заднего упора;
- Х1; Х2 - настройка наклона заднего упора в горизонтальной плоскости;
- R - вертикальная настройка заднего упора;
- R1; R2 - независимая вертикальная настройка пальцев заднего упора;
- Z1; Z2 - независимая горизонтальная настройка пальцев заднего упора;
- Y1; Y2 - вертикальная настройка хода подвижной траверсы (ползун);
- B - настройка системы компенсации прогиба стола (бомбирование инструмента)
Таблица определения усилий гиба в зависимости от размеров заготовки (толщина, ширина) и пролеты ручья матрицы.
Листогибы могут быть оснащены ЧПУ по требованию заказчика.
Технические характеристики пресса листогибочного гидравлического иб1428
| Характеристика | Значение |
|---|---|
| Номинальное усилие пресса, т | 63 |
| Наибольший ход ползуна, мм | 100 |
| Длина рабочего стола пресса, мм | 1000-2500 |
| Расстояние между столом и ползуном | 340 |
| Расстояние между стойками, мм | 900-2200 |
| Наибольшая величина перемещ. зад. упора, мм | от 500 |
| Расстояние от оси ползуна до станины, не менее,мм | 250 |
| Масса пресса листогибочного, кг | 2500-4200 |
| Потребляемая мощность, кв | 5,5 |
| Габариты (вхгхш), мм | 2380х1350х1300-2800 |
Базовая комплектация иб1428
- Листогибочный пресс в сборе;
- Электрошкаф управления листогиба;
- Пульт управления (контроллер) прессом;
- Педаль управления - переносная;
- Гибочный инструмент – универсальный (матрица и пуансон), длиной 1000 мм, 2500 мм;
- Стол гибочный длиной от 1000 мм до 2000 мм;
- Упор задний с электро-механическим приводом;
- Руководство по эксплуатации, ЗИП, паспорт.
Дополнительное оборудование иб1428
- Передняя поддержка листа
- Система компенсации прогиба стола
- Системы зажима инструмента
- Лазерная система контроля угла гибки
- Система автоматической подачи заготовок
- Задний упор
- Система УЦИ и ЧПУ
- Специализированный гибочный инструмент
- Системы безопасности: Световая завеса Sick C4000 и Лазерная система безопасности LazerSafe
- Система охлаждения и нагревания масла
- Защитные двери
- Системы извлечения готовых изделий
- Магнитные упоры
- Защитная пленка для гибки легко повреждаемых материалов
- Морская упаковка
