Горизонтально-расточные станки IRONMAC IH-130 IH-130H CNC
Артикул: 9960210ih_130h_cnc

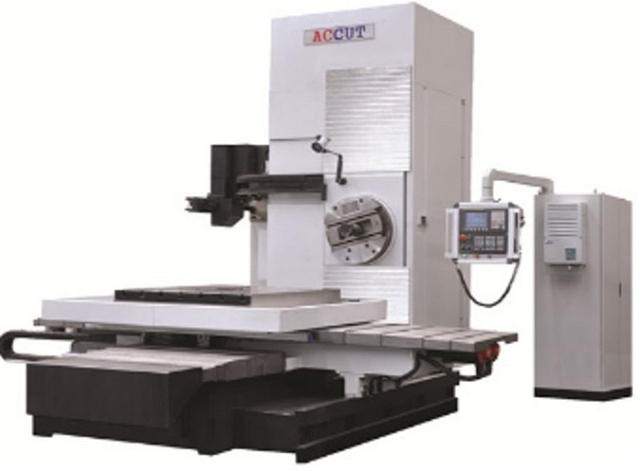

Горизонтально-расточной станок с поворотным столом IH-130 CNC представляет собой одну из старейших технологий и концепций горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, IH-130 CNC является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности. IH-130 CNC осуществляет перемещение по 5 осям (X / Y / Z / W / B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на горизонтально-расточном станке IH-130 CNC, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении. Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности.
Область применения IRONMAC IH-130 IH-130H CNC
Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности. Получаемые изделия
Схемы обработки IRONMAC IH-130 IH-130H CNC
Конструктивные особенности IRONMAC IH-130 IH-130H CNC
 |
Панель управления Система ЧПУ FANUC 0i-MF Plus (5) Система ЧПУ Siemens SINUMERIK 828D sl |
 |
Ленточный стружкоуборочный конвейер |
 |
Ручной электронный маховичок (MPG) Предназначен для удобства эксплуатации и настройки инструмента. |
 |
Панель управления и электрическая система На станке установлена надежная и оптимизированная электрическая система. Электрические компоненты размещаются в электрическом шкафу. Пылезащитный электрошкаф надлежащим образом загерметизирован в соответствии с IP54 для предотвращения проникновения пыли и влаги. Для обеспечения безопасности дверь соединяется с проводом заземления. Все кабели аккуратно проложены с четкой маркировкой для облегчения идентификации и проверки. |
 |

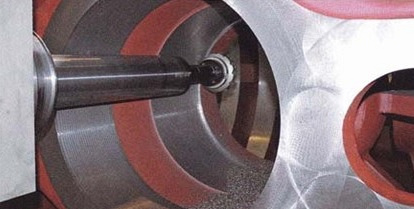

Шпиндель и планшайба Шпиндель изготовлен из рафинированной и азотированной легированной стали 38CrMoAlA, обладающей высокими характеристиками износостойкости. Шпиндель прецизионно отшлифован и отполирован. Для поддержки шпинделя используются высокоскоростные, жесткие и высокоточные радиально-упорные шарикоподшипники. Зажим инструмента осуществляется с помощью преднатянутых тарельчатых пружин, а разжатие осуществляется с помощью гидравлического привода. Для контроля температуры подшипников шпинделя используется блок охлаждения гидравлического масла, чтобы избежать термической деформации шпинделя и поддерживать высокую точность при высокоскоростной обработке. |
 |
Система главного привода В системе главного привода установлен сервомотор шпинделя переменного тока с переменными скоростями на каждом шаге скорости вращения шпинделя. Высокие и низкие частоты вращения шпинделя достигаются за счет переключения передач в передней бабке. |
 |

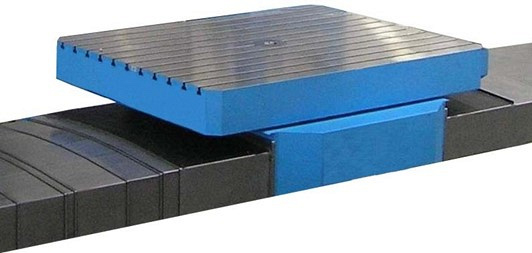

Стол Стол может поворачиваться и фиксироваться под произвольными углами для обработки нескольких поверхностей с высокой эффективностью, точностью и качеством обработки. Поворотные направляющие изготовлены из чугуна с футеровкой из промышленного материала. Гидростатические подшипники обеспечивают высокую стабильность вращения и большую грузоподъемность. Благодаря большому количеству установленных вокруг гидроцилиндров, поворотный стол надежно и стабильно фиксируется на заданный угол. Для версии H:Два серводвигателя и два планетарных редуктора обеспечивают плавное вращение и точную индексацию. Приводной механизм с двумя двигателями использует управление "ведущий-ведомый" для устранения люфта. Таким образом, может быть обеспечена высокая точность индексации. |
 |
Система смазки Смазочные масла подаются в различные точки движущихся компонентов и подшипников. Применяется автоматический лубрикатор с реле времени, чтобы обеспечить достаточное количество масла на направляющих скольжения, сохранить определенную масляную пленку и избежать возможных повреждений. Чистые трубопроводы и надлежащее уплотнение предотвращают утечку масла. |
 |

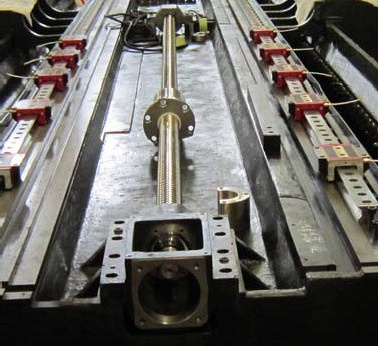

Направляющие В версии Lиспользуются линейные направляющие качения выполнены для тяжелых условий эксплуатаций. Используются на осях X, Y и Z, отличаются повышенной жесткостью, высокой демпфирующей способностью, низким коэффициентом трения и виброучтойчивостью. Телескопические стальные кожухи установлены по осям X, Y и Z для предотвращения проникновения жидкостей, стружки и пыли. В версии Hиспользуются гидростатические направляющие скольжения. Широкие направляющие отшлифованы и закалены, что дает возможность производить силовое фрезерование тяжелых заготовок. |
 |
Оси станка и основной конструктив Станок состоит из колонны, передней бабки, станины, суппорта, поперечного суппорта, стола, планшайбы и панели управления. Жесткая и надежная конструкция из чугуна обеспечивает превосходную виброустойчивость станка и высокую режущую способность. Станины станков изготовлены из высококачественного чугуна с обработкой смоляным песком и старением для снятия напряжений. Колонна крепится к станине болтами с помощью очень широких направляющих, которые поглощают вибрацию. Передняя бабка устанавливается на передней стороне колонны и перемещается по направляющим колонны вертикально. Она сбалансирована блоком противовеса для повышения производительности резки. Стол перемещается по направляющим станины и вращается на поперечном суппорте для обработки под разными углами. |
| Соединение осей |
Комплектация IRONMAC IH-130 IH-130H CNC
Стандартная
Дополнительная
Технические характеристики IRONMAC IH-130 IH-130H CNC
| Характеристика | Значение |
|---|---|
| Перемещение по оси Z, мм | 1600 |
| Частота вращения, об/мин | 10 - 2000 |
| Система ЧПУ | Fanuc / Siemens |
| Размеры рабочего стола, мм | 1800 x 1800 |
| Грузоподъемность стола, кг | 12 000 |
| Количество позиций инструмента, шт. | 20 |
| Мощность главного шпинделя, кВт | 30 (41 опция) |
| Перемещение по оси X, мм | 2000 |
| Перемещение по оси Y, мм | 2000 |
| Перемещение рабочего шпинделя по оси W, мм | 700 |
| Конус шпинделя | ISO № 50 / 7:24 |
| Диаметр рабочего шпинделя, мм | 130 |
| Макс. крутящий момент на шпинделе, Нм | 2000 |
| Тип управления | ЧПУ |
| Тип подачи оси B | автоматический |
| Длина, мм | 6700 |
| Ширина, мм | 7500 |
| Высота, мм | 4700 |
| Вес, кг | 40 000 |
