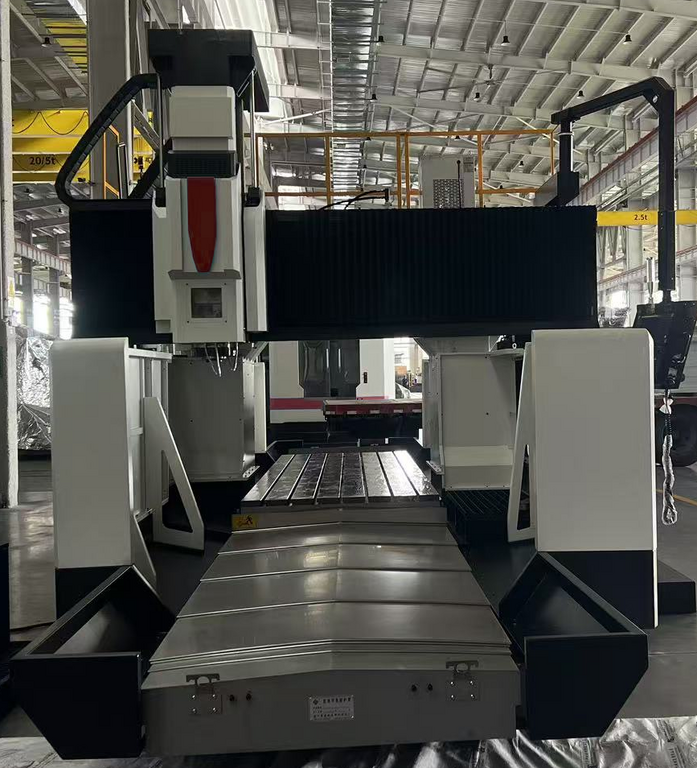

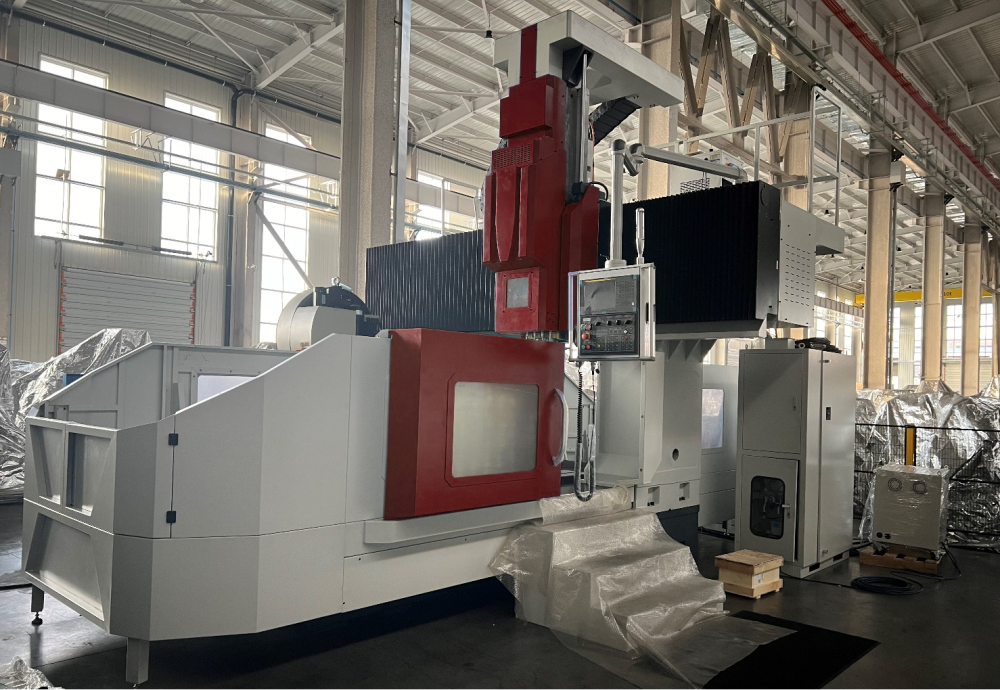

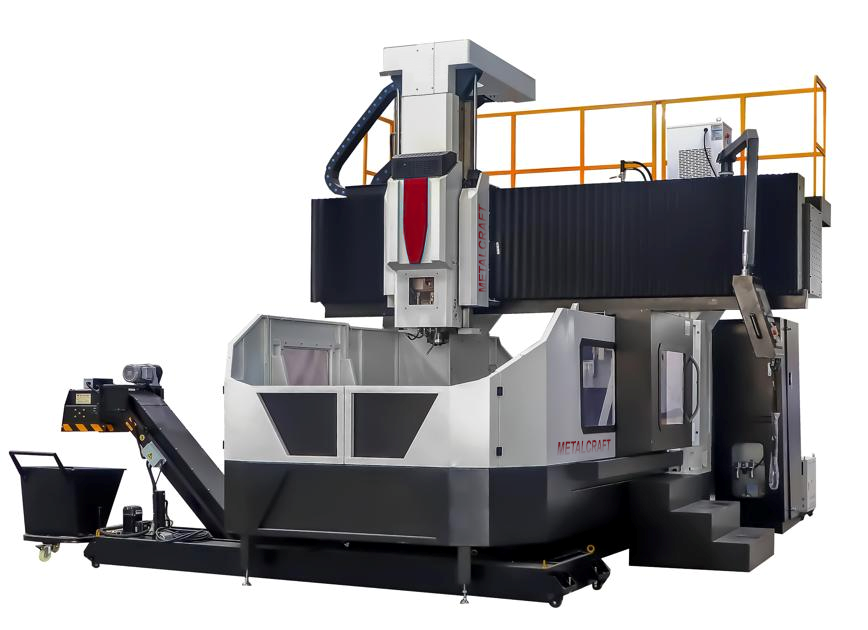

Фрезерный портальный станок MetalCraft XKW2316A х3000 с ЧПУ FANUC
Артикул: XKW2316A *3000
Портальный станок XKW2316A х3000 предназначен для высокоточной обработки деталей различных форм и размеров с помощью фрезерования, сверления, растачивания и других видов механообработки. Эта серия фиксированных балочных портальных расточно-фрезерных станков с ЧПУ оснащена высоко жестким шпинделем с большим крутящим моментом и высокодинамичной системой приводов, которые просты в эксплуатации, безопасны и надежны.
Особенности metalcraft xkw2316a х3000 с чпу fanuc
• Основные базовые части станка изготовлены из высокопрочного литого чугуна HT300 (аналог СЧ30), которое обладает высокой жесткостью, термостойкостью и конструкционной прочностью всего станка. Благодаря процессу двойного старения, конструкция станка обладает достаточной статической и динамической жесткостью с долголетним сохранением точности.
• Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
• В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.
• Модель XKW2316A х3000 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.
• Все три оси станка оснащены прецизионными шариковыми винтами с двойными гайками и предварительным натяжением. Это обеспечивает высокую жесткость приводов и стабильную точность обработки.

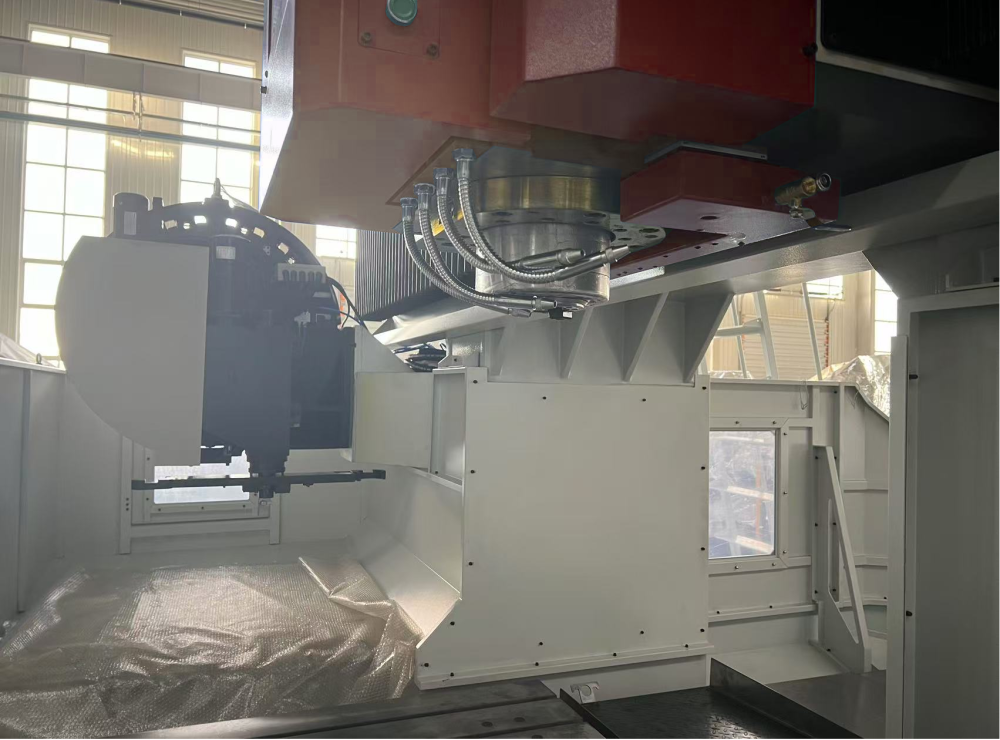

• Станок оснащен шпиндельным узлом (шпиндельной бабкой), обладающим высокой жесткостью, высокой надежностью и длительным сроком службы. Станок может комплектоваться шпиндельными узлами различных типов: с ZF-редуктором либо с прямым приводом.
Технические характеристики metalcraft xkw2316a х3000 с чпу fanuc
| Характеристика | Значение |
|---|---|
| Модель станка | XKW2316A |
| Бренд | MetalCraft |

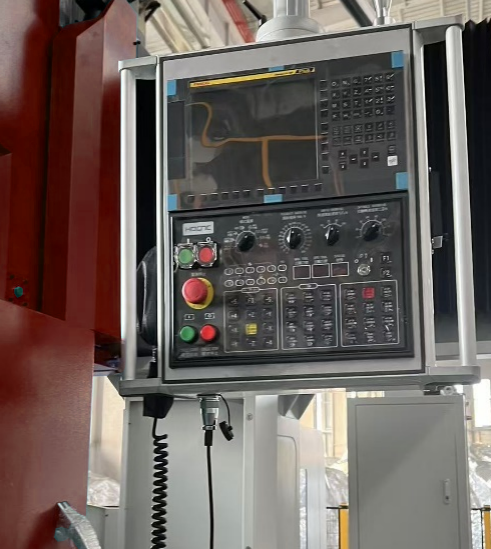

| Система чпу | Fanuc 0i Mf(1) PACKAGE |
| Количество осей | 3 |
| Потребляемая мощность, квт | 50 |
| Ход по оси x / y / z, мм | 3000 / 1900 / 800 |
| Ускоренная подача по оси x / y / z, м/мин | 10 / 10 / 10 |
| Расстояние от шпинделя до поверхности стола, мм | 250 - 1050 |
| Точность позиционирования по осям x / y / z, мм | 0.025 / 0.02 / 0.015 |
| Повторяемость по осям x / y / z, мм | 0.02 /0.018 / 0.012 |
| Размеры рабочего стола, мм | 1400 x 3000 |
| Мощность двигателя шпинделя, квт | 15 / 18.5 |
| Конус шпинделя | BT50 |
| Макс. скорость вращения шпинделя, об/мин | 6000 |
| Габаритные размеры станка (д x ш x в), мм | 8500 x 5500 x 4500 |
| Масса станка, кг | 19000 |
Комплект поставки metalcraft xkw2316a х3000 с чпу fanuc
| № п/п | Наименование | Примечание | Количество |
Стандартная комплектация |
|||
| 1 | Система управления | FANUC 0I MF PACKAGE 1 | 1 комп. |
| 2 | Система диалогового программирования | "Manual Guide" Fanuc (Япония) | 1 шт. |
| 3 | Сервомоторы X / Y / | 6 / 7 / 6 кВт Fanuc (Япония) | 1 комп. |
| 4 | Двигатель шпинделя | 15 / 18.5 кВт | 1 шт. |
| 5 | Шпиндель | BT50 (Taiwan) | 1 шт. |
| 6 | Ременной шпиндель | 6000 об/мин | 1 шт. |
| 7 | Система СОЖ с баком | Включено в стоимость | 1 шт. |
| 8 | Рабочий стол | 1400 x 3000 мм | 1 шт. |
| 9 | Система автоматической смены инструмента | 24 позиций | 1 комп. |
| 10 | Подшипники ШВП и шпинделя | NSK (Япония) | 1 комп. |
| 11 | Линейные направляющие по осям X / Y / Z роликового типа | Hiwin / PMI | 1 комп. |
| 12 | Компоненты пневматической системы | Taiwan | 1 комп. |
| 13 | Пистолет для подачи СОЖ | Включено в стоимость | 1 шт. |
| 14 | Пневматический пистолет | Включено в стоимость | 1 шт. |
| 15 | Электрические компоненты | Schneider Electric (Франция) или другие сопоставимые | 1 шт. |
| 16 | Скребковый конвейер для стружки в передней части станка | Включено в стоимость | 1 шт. |

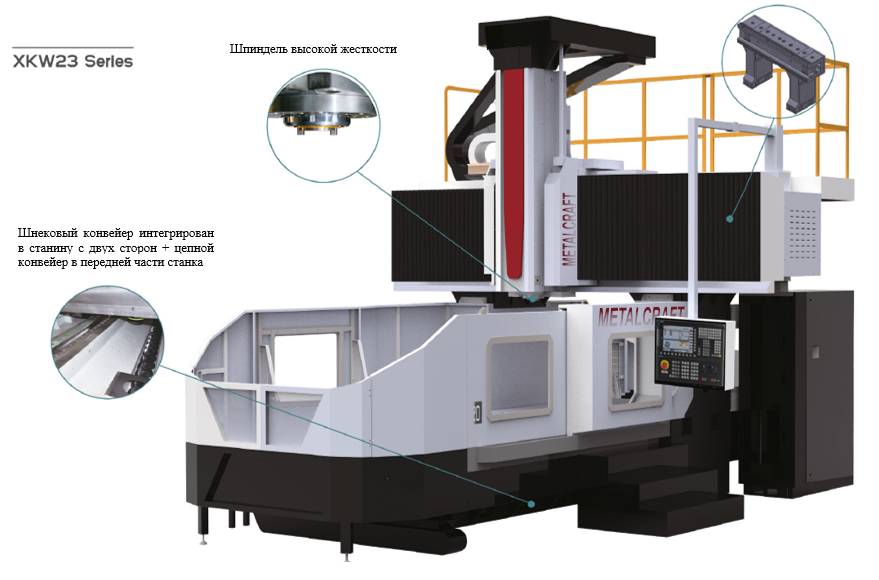

| 17 | Шнековый конвейер, интегрированный в станину | Включено в стоимость | 2 шт. |
| 18 | Ручной маховик перемещений узлов станка | MPG | 1 шт. |
| 19 | Шпиндельный узел с ZF-редуктором и параметрами сечения корпуса ползуна 400х400 мм | Включено в стоимость | 1 шт. |
| 20 | Функция фрезерования резьбы | Включено в стоимость | 1 шт. |
| 21 | Функция жесткой нарезки резьбы | Включено в стоимость | 1 шт. |
| 22 | Теплообменник электрошкафа | Включено в стоимость | 1 шт. |
| 23 | Трансформатор | 380В / 50 Гц / 3 фазы | 1 шт. |
| 24 | Светодиодное рабочее освещение | Включено в стоимость | 1 шт. |
| 25 | Система автоматической смазки | Включено в стоимость | 1 комп. |
| 26 | СЕ стандарт, блокировка двери, индикатор состояния станка, 3-х цветный | Включено в стоимость | 1 комп. |
| 27 | Полная кабинетная защита станка (без верхней крыши) | Включено в стоимость | 1 шт. |
| 28 | Набор выравнивающих опор | Включено в стоимость | 1 комп. |
Дополнительные опции |
|||
| 29 | Датчик измерения инструмента Renishaw TS27R | Renishaw (Великобритания) | - |
| 30 | Датчик измерения заготовки Renishaw OMP40 | Renishaw (Великобритания) | - |
| 31 | Фрезерная редукторная головка с посадочным конусом BT50 | - | - |
| 32 | Оптические линейки по 3-м осям - X, Y и Z | - | - |
| 33 | Подача СОЖ через шпиндель | 30 бар | 1 шт. |
.png)
