Фрезерный обрабатывающий центр IRONMAC IMV
(голосов 763)
Артикул: kam9678639
Вертикальный фрезерный обрабатывающий центр IRONMAC IMV позволяет вести комплексную механическую обработку поверхностей заготовки. Среди выполняемых операций*:
- фрезерование;
- сверление;
- расточка;
- зенкерование;
- развертывание отверстия;
- нарезка внутренних и наружных резьб.
* Операции осуществляются за одну установку, что позволяет сократить производственный цикл, увеличить объём выпускаемой продукции и повысить рентабельность предприятия.
Фрезерный центр оснащён системой ЧПУ HCNC, многоинструментальным магазином на 24 позиции и устройством для автоматической смены инструмента.
Управление обработкой заготовки осуществляется по заданной программе, сочетает высокую производительность и гибкость переналадки на другие режимы работы.
Наши специалисты помогут подобрать и рассчитать режимы резания, которые необходимы для решения конкретных задач на каждом этапе обработки. Это поможет избежать поломок и преждевременного износа оборудования.
Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.
Автомобильная промышленность
Приборостроение
Авиационная промышленность
Двигателестроение
Изготовление пресс-форм и штампов высокого качества
Преимущества IRONMAC IMV
- Система ЧПУ HCNC
- Шпиндель до 12 000 об/мин
- Скоростные перемещения по осям 48 м/мин
- Сепаратор СОЖ позволяет удалять масляное загрязнение из охлаждающей жидкости
Конструктивные особенности IRONMAC IMV
 |
Cистема ЧПУ HNC-818D Основные параметры:12,1 - дюймовый монитор;Один канал поддерживает до пяти осей подачи и четырех шпинделей;Максимальное количество связанных осей 3 + 2;Контроль поломки инструмента;Интеллектуальное управление сроком службы инструмента;Технология компенсации тепловых ошибок.Особенности:Технология высокоскоростного и высокоточного управления;Ускорение до 1,8 G;Технология синхронного управления по двум осям;Полная функция управления с обратной связью (энкодер, оптическая линейка);Функция поддержки двусторонней компенсации ошибки шага винта по 20 000 точкам;Функция автоматического измерения;Индивидуальная настройка.Интеллектуальные функции:Многочисленные данные для станков с ЧПУ;Контроль поломки инструмента;Обеспечение исправности станка;Интеллектуальная оптимизация параметров процесса;Интеллектуальное управление сроком службы инструмента; |
 |
Cтанина Компоненты станины отлиты из модифицированного чугуна Meehanite, с последующим старением станины.Y-образная конструкция колонный, позволяет обеспечить высокую жесткость. Станина обеспечивает оптимальное гашение вибрации и гарантирует долговременную стабильность при работе станка. |
 |
Шпиндель В базовой комплектации установлены шпиндели мировых производителей KENTURN / ROYAL (Тайвань). Максимально сбалансированы и обладают высокой статической и динамической жесткостью, с ременным типом привода (стандарт) BT40 / 8000 об/мин, для тяжёлой серии станков.Шпиндели фирмы KENTURN / ROYAL используются на мировом брендовом оборудовании для производства компонентов для автомобильной, аэрокосмической и др. отраслях промышленности. |
 |
Инструментальный магазин Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции.Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы.Система обеспечивает более быструю смену (2 - 3 секунды). |
 |
ШВП PMI (Тайвань) Станки серии IMV оснащены ШВП фирмы PMI (Тайвань), установленных с предварительным натяжением - это обеспечивает точное и плавное перемещение даже с высокой нагрузкой.Диаметр винта и шаг по оси X = 40 х 12Диаметр винта и шаг по оси Z = 40 х 12Диаметр винта и шаг по оси Z = 40 х 12 |
 |
Направляющие перемещений Hiwin (Тайвань) В несущих блоках (каретках) четыре ряда роликов размещены под углом 45º, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения. |
|

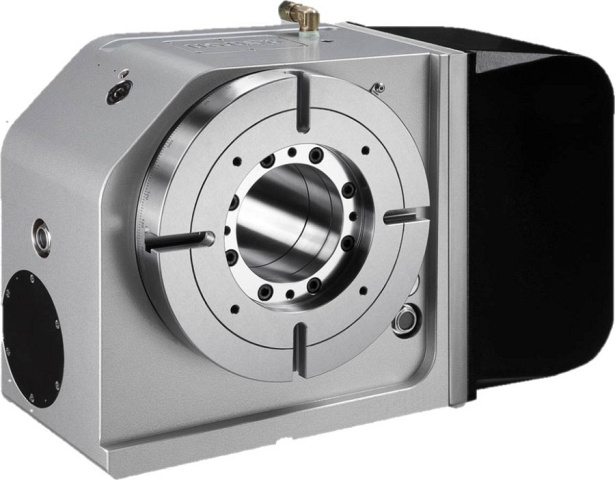

Подготовка для установки 4-й оси 4-х осевая обработка подразумевает не только наличие поворотной оси, но и использование соответствующей системы ЧПУ.На станках серии IMV используется версия ЧПУ с необходимым функционалом для работы в 4-х осях. |
 |
Электрические компоненты Schneider Electric Электрические компоненты Schneider Electric (Франция) |
 |
Масляное охлаждение шпинделя Шпиндель - один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на станках серии IMV установлено масляное охлаждение шпинделя.Основные преимущества:качественное охлаждение при максимальных высоких оборотах;стабильное и равномерное охлаждение на протяжении всего периода работы;предотвращение тепловых деформаций при тяжёлых нагрузках на шпиндель;крайне низкий уровень шумности и отсутствие вибрации. |
Комплектация IRONMAC IMV
|
Стойка ЧПУ HNC-818D |
 |
Направляющие по осям X, Y, Z - роликовые (Hiwin) |
|
Инструментальный магазин на 24 позиции (манипулятор) |
 |
Масляное охлаждение шпинделя |
|
Подготовка под 4-ю ось |
 |
Маслоотделитель (сепаратор для СОЖ) |
 |
Пистолеты воздуха и СОЖ |
 |
Теплообменник электрошкафа |
 |
Полностью закрытая кабинетная защита |
 |
Стружкоуборочный конвейер (шнековый) с тележкой |
 |
Автоматическая система смазки |
