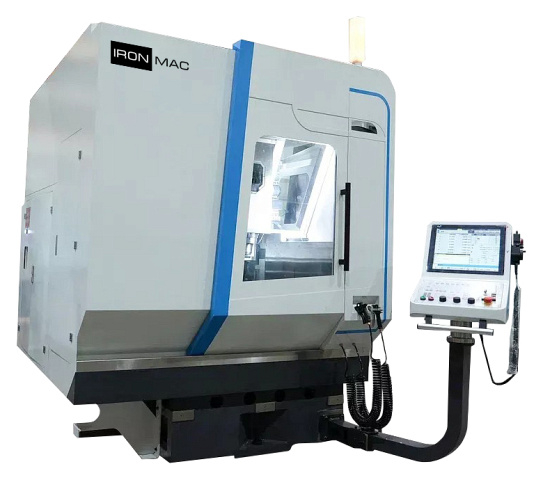

Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 PRO + CTS30
Артикул: 9799696imu_5x_400_pro_cts30
Фрезерные обрабатывающие центры IRONMAC IMU-5X 400 PRO предназначены длявысокоточной обработки*корпусных заготовок, тел вращения с 5-ти разных сторон за один установ. Возможности оборудования позволяют работать с заготовками из стальных, алюминиевых, жаропрочных и нержавеющих сплавов смаксимальной производительностью**фрезерования до 550 см3/мин. Станок представляет собой фрезерный обрабатывающий центрвертикального типа***с наклонно-поворотным столом с 2-мя опорами. Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей: машиностроение;производство инструментов и пресс-форм;контрактное изготовление деталей;пищевая промышленность;агротехническое машиностроение;оснастка для производства пластика;детали для аэрокосмической промышленности;компоненты автомобильной отрасли;энергетическая промышленность;судостроение;железнодорожная промышленность;опытное и исследовательское машиностроение. * Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). ** Частота вращения шпинделя на фрезерных обрабатывающих центрах IRONMAC IMU-5X 400 PRO до 20 000 об/мин при скорости подачи до 10 000 мм/мин. *** Вертикальные центры выполняют большое количество операций: фрезеровку, нарезку резьбы, сверление и расточку, поэтому ими можно легко заменить несколько единиц другой техники и сэкономить финансовые ресурсы предприятия.
Область применения IRONMAC IMU-5X 400 PRO + CTS30
Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей: машиностроение;производство инструментов и пресс-форм;контрактное изготовление деталей;пищевая промышленность;агротехническое машиностроение;оснастка для производства пластика;детали для аэрокосмической промышленности;компоненты автомобильной отрасли;энергетическая промышленность;судостроение;железнодорожная промышленность;опытное и исследовательское машиностроение. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества
Схемы обработки IRONMAC IMU-5X 400 PRO + CTS30
 |
Фрезерование канавок и пазов |
 |
Фрезерование уступов |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Торцевое фрезерование |
 |
Фрезерование уступов |
 |
Фрезерование уступов |
 |
Торцевое фрезерование |
 |
Фрезерование отверстий и карманов (расфрезеровывание отверстия) |
 |
Фрезерование шпоночного паза |
 |
Торцевое фрезерование |
 |
Фрезерование Т-образного паза |
Конструктивные особенности IRONMAC IMU-5X 400 PRO + CTS30
 |

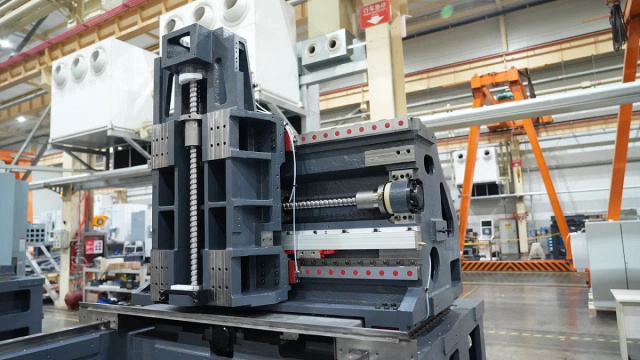

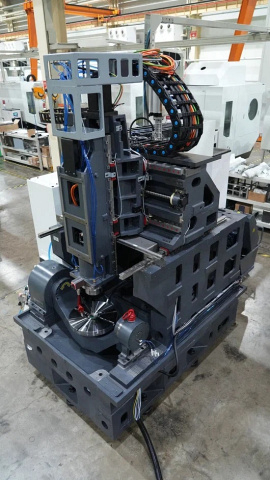

Портальная конструкция В серииIMU-5X-400PROиспользуетсяпортальная конструкция.Перемещения X, Y, Z на шпинделе, поворотный стол жестко закреплен в станине на двух опорах и имеет только поворотно-наклонные движения по оси С и А. Для достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью. Благодаряанализу методом конечных элементови динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины. Оптимизированная конструкция станины портального типа.Все основные компоненты смонтированыс большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию. |
 |

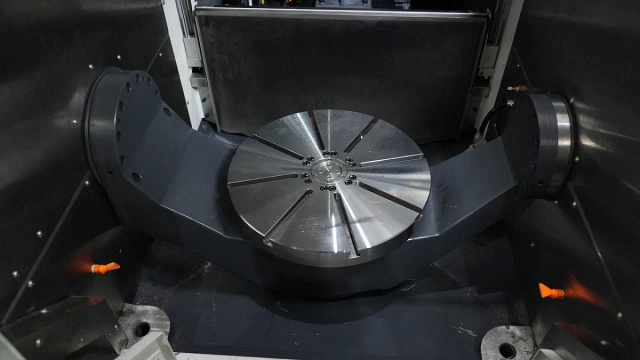

Прямой привод поворотно-наклонного стола Прямые приводы станков обладают рядом достоинств: |
 |

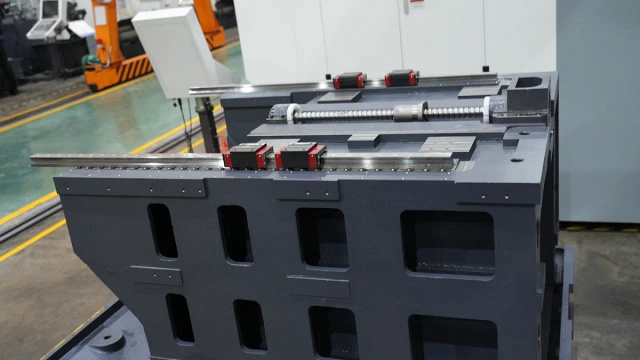

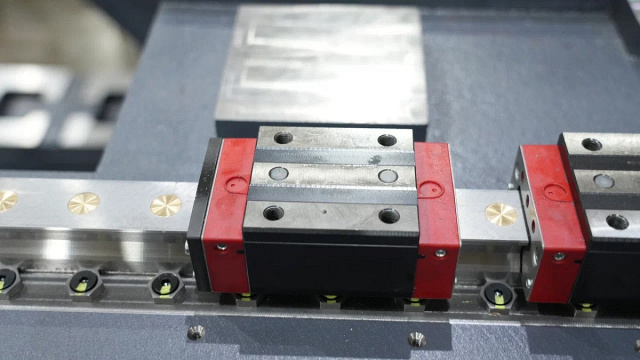

Высокоточные линейные направляющие Schneeberger |
 |

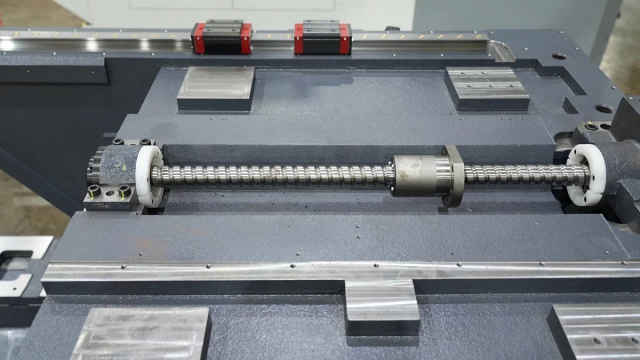

ШВП THK, Подшипники NSK/NOCHI (Япония) |
 |

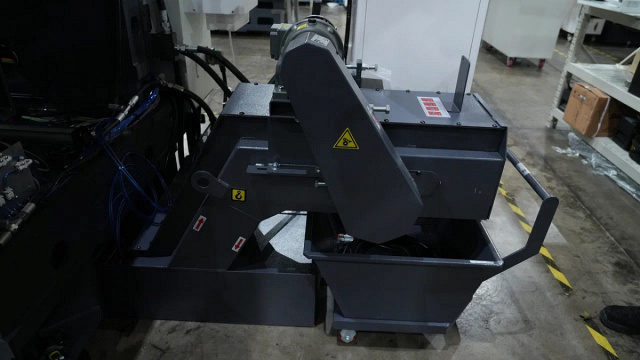

Стружкоуборочный конвейер с корзиной |
 |
Инструментальный магазин на 20 позиций дискового типа |
 |
Водяное охлаждение |
 |
Система ЧПУ HNC848Di |
Комплектация IRONMAC IMU-5X 400 PRO + CTS30
Стандартная
 |
Cистема ЧПУ HCNC 848Di |
 |
Инструментальный магазин |
 |
Централизованная система смазки Bijur/Hegu |
|
Конвейер для стружки ленточного типа скорзиной |
 |
Система измерения инструмента Renishaw TS27R |
 |
Система измерения инструмента BLUM Лазерного типа |
 |
Система измерения детали Zhongtu COMP40 |
 |
Система измерения детали Chotest COMP40 |
.jpg) |
Сигнальная лампа |
 |
Воздушный и водяной пистолеты |
.jpg) |
Освещение рабочей зоны и зоны инструмента |
|
Оптические линейки по осям X, Y, Z |
Технические характеристики IRONMAC IMU-5X 400 PRO + CTS30
| Характеристика | Значение |
|---|---|
| ЦЕНА | 18 702 438 ₽ |
| Тип обработки | Поворотно-наклонный стол |
| Привод | Прямой |
| Диаметр круглого стола, мм | Ø 400 |
| Макс. нагрузка на стол, кг | 200 |
| Макс. устанавливаемый диаметр, мм | на плоскости стола Ø550 / 75 мм над поверхностью стола Ø680 |
| Расстояние от оси А до центра стола, мм | 80 (поверхность поворотного стола ниже центра оси А) |
| Тип зажимов на столе | Механический / Пневматический |
| Тип | Моторшпиндель |
| Конус | HSK-A63 |
| Частота вращения шпинделя, об/мин | 20 000 |
| Крутящий момент шпинделя, Нм | 30,7 (S1) / 46 (S6) |
| Мощность шпинделя (S1 / S6 - 40%), кВт | 20 (S1) |
| Жесткое нарезание резьбы | да |
| Система подачи СОЖ, Бар | 30 |
| Расстояние от торца шпинделя до поверхности стола, мм | 70 - 520 |
| Быстрые перемещения по осям X / Y / Z, м/мин | 32 / 32 / 32 |
| Макс. скорость подачи при резании, м/мин | 32 |
| Быстрые перемещения по осям A / C, об/мин | 100 / 200 |
| ATC тип | Зонтик |
| Емкость магазина, шт. | 20 |
| Макс. диаметр инструмента, мм | 60 |
| Макс. длина инструмента, мм | 250 |
| Время смены инструмента, сек | 1,8 |
| Вес инструмента (макс.), кг | 6 |
| Система ЧПУ | ЦТО CNC |
| Тип 5-ти осевой обработки | Поворотно-наклонный стол |
| Перемещение по осям A / C, ° | -120 ~ +120 / n x 360 |
| Перемещение по осям X / Y / Z, мм | 450 / 440 / 450 |
| Точность позиционирования по осям X / Y / Z, мм | 0,007 |
| Повторяемость по осям A / C, сек | 8 / 5 |
| Повторяемость по осям X / Y / Z, мм | 0,004 |
| Точность позиционирования по осям A / C, сек | 8 / 8 |
| Инструмент | лазерный тип BLUM |
| Деталь | оптическая Renishaw OMP40 |
| Помпа высокого давления подачи СОЖ | да |
| Длина, мм | 1900 |
| Ширина, мм | 2800 |
| Высота, мм | 2950 |
| Вес, кг | 7600 |
