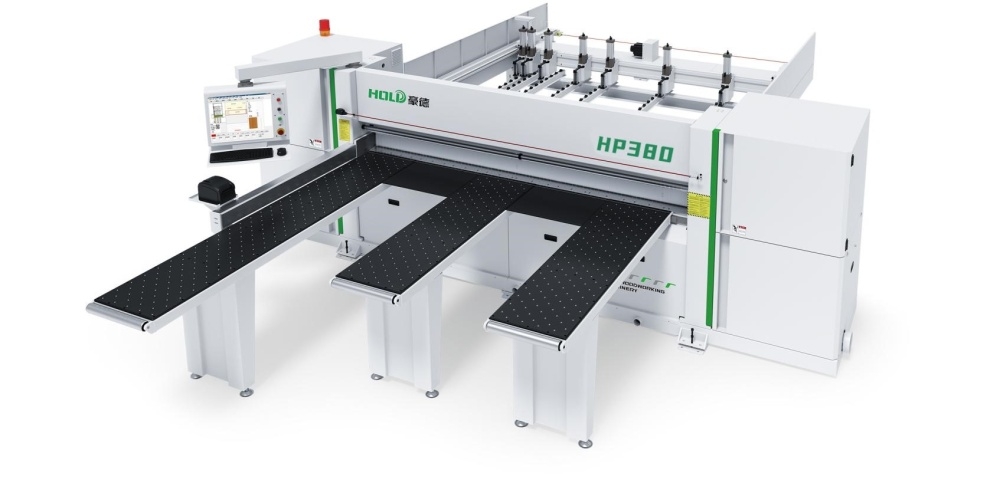

ФОРМАТНО-РАСКРОЕЧНЫЙ ЦЕНТР С ЧПУ HOLD HP380GK
Артикул: int5321
Станок используется в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Преимущества
(1) Улучшенное компьютерное управление
(2) Независимый двигатель основной пилы (18,5 кВт)
(3) Независимый двигатель пазовой пилы (2,2 кВт)
(4) Каретка с лезвием приводится в движение сервоприводом
(5) Пневматический двухсторонний роликовый выравниватель
(6) Быстрая замена пильного диска
(7) Управляется мощным промышленным компьютером
(8) Оптимизация раскроя (k), принтер этикеток (опционально)
(9) Реечное и шестеренчатое приводное устройство, не требует смазки.
(10) Высокоэффективное управление серводвигателем переменного тока
(11) Крепкий и стабильный захват заготовки.
(12) Прочная рама для высоких нагрузок, многократная обработка отжигом. Длительный срок службы без деформации.
(13) Пресс балка:
Сверхмощная прижимная балка высокой прочности, плотно прижимает панели для обеспечения точности резки.
(14) Пильная каретка:
Пильная каретка из прочного алюминиевого сплава
Реечные направляющие не требуют смазки
Ручная регулировка подрезной пилы.
Особенности конструкции
 |

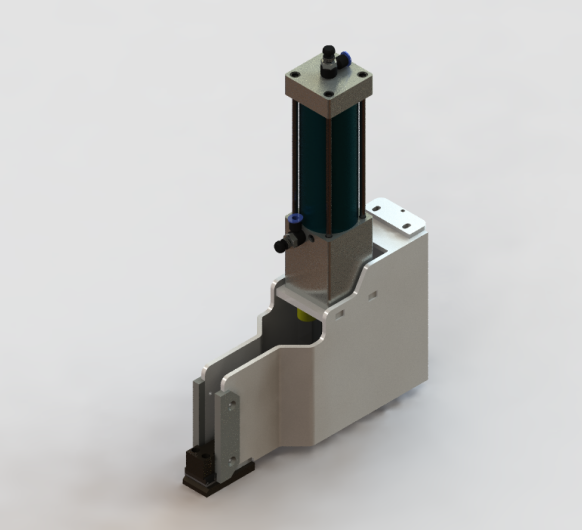

Прижимная балкаСверхмощная прижимная балка высокой прочности, плотно прижимает панели для обеспечения точности резки. |
 |

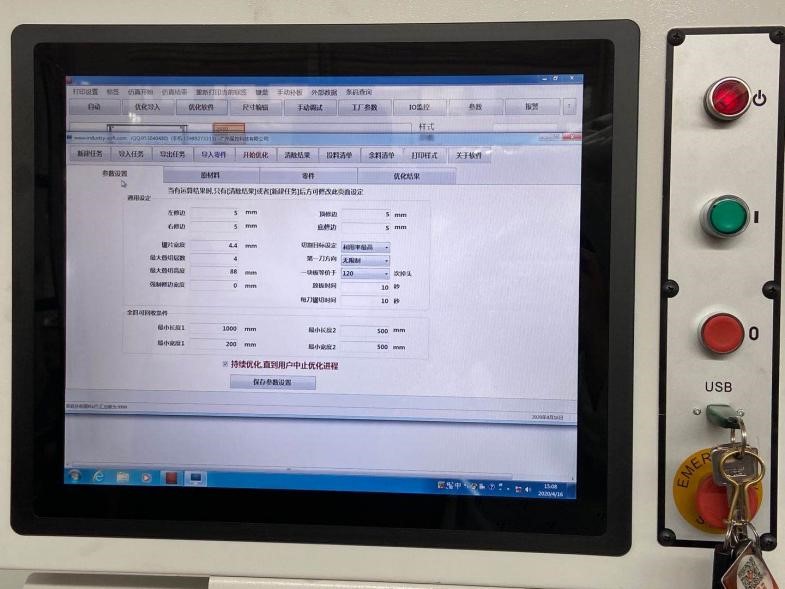

Система управленияПромышленный компьютер с интегрированным сенсорным экраном, простой и удобный для оператора интерфейс. |
 |
Программное обеспечение + принтер этикетокКомпьютер автоматически определяет размер плиты, без необходимости ручного ввода. Оптимизатор раскроя плит позволяет создавать, редактировать собственные карты раскроя, повышая эффективность работы, облегчая управление производством. Принтер этикеток печатает штрих-код или QR-код, передает данные через компьютер и соединяется с производственным программным обеспечением. |
 |
Подающий, рабочий воздушный столДлина первого стола составляет 2800 мм. для лучшей поддержки длинных панелей. Воздушный стол со стальными шариками делает погрузку легкой и удобной. |
 |
Рабочий стол в зоне раскрояСтальной рабочий стол, покрытый слоем хрома, защищает поверхность панели от царапин и механических повреждений. |
 |

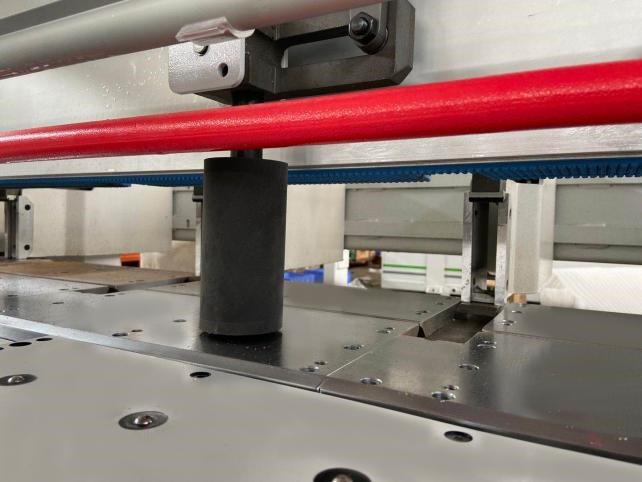

Боковой выравнивательВысокоточный пневматический боковой выравниватель, сокращает время операции прижима и увеличивает производительность станка. |
 |
Пильная кареткаИмпортная пильная каретка из высокопрочного алюминиевого сплава Высокая прочность, интеллектуальный подъем, стабильный ход. |
 |

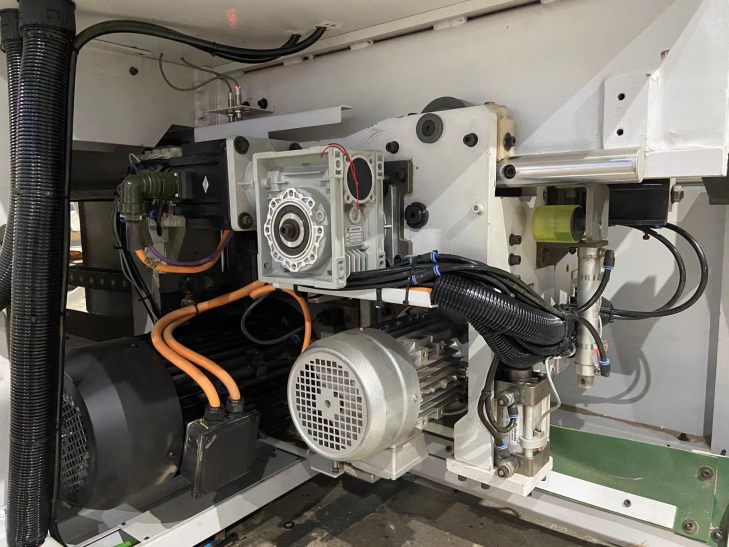

Пильный узелПильный узел перемещается по двум стальным круглым направляющим с помощью сервопривода, обеспечивает быструю работу, стабильный и плавный ход. |
 |

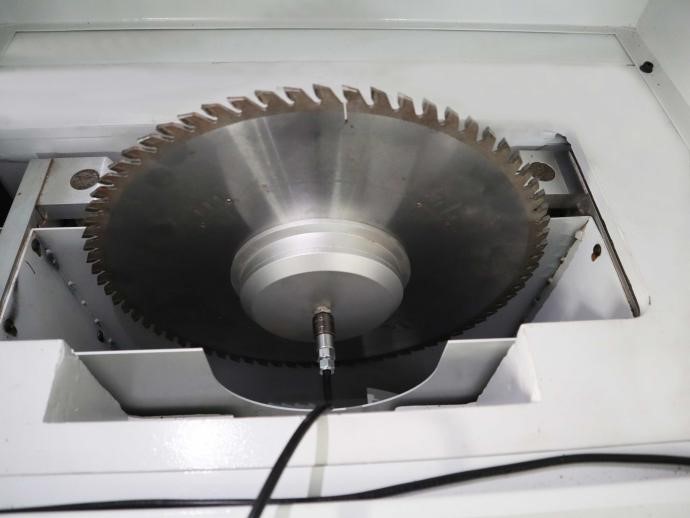

Высокоточная основная пилаОбеспечивает стабильное вращение, прочна и оснащена пневматической блокировкой. |
 |
Быстрая замена пильного дискаБыстрая, легкая и удобная замена пил при помощи пневматической блокировки/разблокировки диска. |
 |
Серводвигатель пильной кареткиСерводвигатель мощностью 1,8 кВт, быстрый отклик, плавная и стабильная работа. |
 |
Пневматические захваты 10 шт.Пневматические захваты позволяют деликатно и надежно зафиксировать пакет заготовок и обеспечивают их подачу в зону раскроя |
 |
Привод толкателяПривод толкателя осуществляется с помощью серводвигателя через передачу шестерня – рейка. |
 |

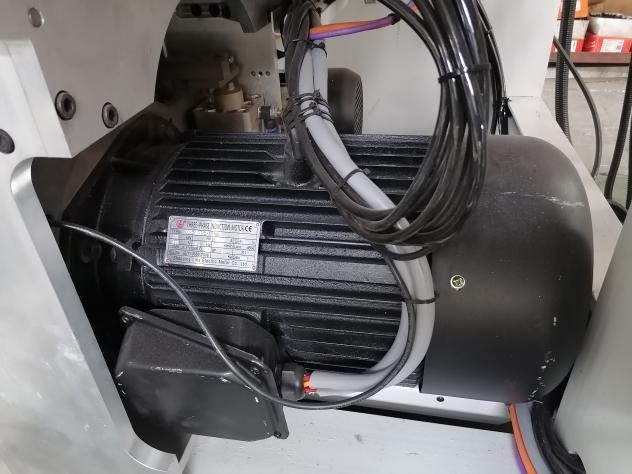

Двигатель основной пилыДвигатель мощностью 18, кВт обеспечивает эффективную работу. |
 |

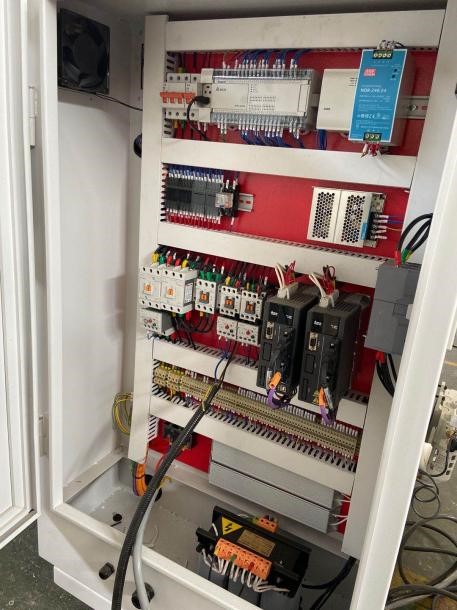

Электрическая системаЭлектрические компоненты системы управления известных мировых брендов и обладают сильной способностью к защите от помех, что позволяет обеспечить бесперебойную и стабильную работу оборудования и снизить потребление энергии. |
Пильный центр с ЧПУ HOLD HP380 предназначен для точного и быстрого пакетного раскроя плитных материалов (МДФ, ДВП, ДСП, ЛДСП и др.) с предварительным подрезом нижней кромки, для предупреждения сколов во время раскроя.
Станок используется в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Технические характеристики
| Макс. длина резки, мм. | 3750 |
| Макс. ширина пропила, мм. | 3800 |
| Мин. размеры панели для резки, мм. | 70х70 |
| Макс. высота пильного диска, мм. | 100 (120) Интеллектуальный подъем |
| Диаметр основной пилы, мм. | 400 (450) |
| Посадочный диаметр основной пилы, мм. | 75 |
| Диаметр подрезной пилы, мм. | 160 |
| Посадочный диаметр подрезной пилы, мм. | 45 |
| Скорость движения пильного узла вперед, м/мин. | 5-100 |
| Скорость движения пильного узла назад , м/мин. | 0-100 |
| Скорость движения захвата вперед, м/мин. | 0-100 |
| Скорость движения захвата назад, м/мин. | 0-100 |
| Боковой выравниватель | Пневматический |
| Мощность двигателя основной пилы, квт. | 18,5 |
| Мощность двигателя подрезной пилы, квт. | 2,2 |
| Мощность серводвигателя пильной каретки, квт. | 1,8 |
| Мощность серводвигателя толкателя, квт. | 1,8 |
| Количество захватов, шт. | 10 |
| Мощность двигателя поддува столов, квт | 2.2 |
| Установочные габаритные размеры, мм. | 7500x6600x2200 |
| Вес, кг. | 6000 |
| Общая мощность, квт. | 26,5 |
