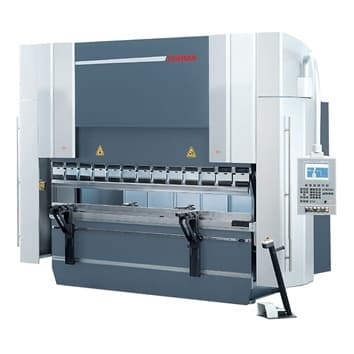

Листогибочный пресс ЧПУ Durma AD-S30100
Артикул: durAD-S30100
Листогибочный пресс ЧПУ Durma AD-S30100 предназначен для изготовления деталей из листового металла с высокой точностью и эффективностью.
Сферы применения:
- Производство металлических конструкций
- Автомобильная промышленность
- Машиностроение
- Строительство
Листогибочный прессс ЧПУ Durma AD-S30100 доступен в конфигурациях с одиннадцатью осями. Мощное и простое управление автоматически вычислит последовательность изгиба, угол изгиба, перемещение заднего упора, допуск по изгибу и обеспечивает защиту от соударения. Автоматическая калибровка и точность позиционирования + - 0,01 мм делает серию S великим партнером для производства точных компонентов, как больших так и малых.
Преимущества Durma AD-S30100
- Гибочный пресс AD-S 30100 применяется для гибки листового металла с усилием до 100 тонн;
- Продуманная конструкция станины и длинные двойные направляющие обеспечивают высокий подъем верхней балки; Установлены мощные гидравлические двигатели.
- Оснащен прочным и быстрым серводвигателем заднего упора;
- Система компенсации прогиба позволяет равномерно распределять нагрузку по всей длине заготовки для получения точного гиба без дефектов;
- Управление осуществляется при помощи ЧПУ.
Технические характеристики листогибочного пресса durma ad-s30100
| Модель | 30100 |
| Рабочее усилие, т | 100 |
| Рабочая длина, мм | 3050 |
| Расстояние между опорами, мм | 2600 |
| Скорость по y в ускоренном режиме, мм/с | 180 |
| Рабочая скорость по y, мм/с | 10 |
| Скорость обратного хода по y, мм/с | 120 |
| Компенсация прогиба станка | ручная |
| Просвет, мм | 530 |
| Ширина стола, мм | 104 |
| Высота стола, мм | 900 |
| Ход, мм | 265 |
| Глубина подачи листа, мм | 410 |
| Поддерживающие штанги, шт | 2 |
| Количество пальцевых блоков на заднем упоре, шт | 2 |
| Скорость хода по х-осям, мм/с | 500 |
| Ход по х-осям, мм | 650 |
| Скорость хода по r-осям, мм/с | 350 |
| Ход по r-осям, мм | 250 |
| Мощность двтгателя, квт | 11 |
| Емкость масляного бака, л | 100 |
| Длина, мм | 4500 |
| Ширина, мм | 1600 |
| Высота, мм | 2800 |
| Масса, кг | 9400 |
Пресса оснащены современной панелью управления чпу cybelec modeva 10s.
CNC контроллер Cybelec ModEva, это самое высокотехнологичное решение задач управления гибочным прессом. ModEva оснащается 10’’, 12’’ и 15’’ (3D) монитором, работает в среде Windows и имеет удобный русскоязычный интерфейс, что значительно сокращает время на ввод данных. Перенос данных с ПК на гибочный пресс может производиться как через прямое кабельное соединение, так и при помощи 3,5’’ дискет. Процесс обработки детали отображается в 3D графике. ЧПУ ModEva может контролировать до 18 сервомоторов (осей) и 2 гидроцилиндра.
Стандартное оборудование durma ad-s30100
- • Цифровой контроллер Cybelec ModEva 10S с программным обеспечением
• 4 оси Y1, Y2, X, R
• Зажим инструмента по типу ЕВРО
• Электромеханический задний упор
• Опорные штанги с Т-образным профилем и упором
• Приводы контролируемые ЧПУ (Y1, Y2, X, R)
• Приводы контролируемые вручную Z1,Z2.
• Моторизированная система компенсации прогиба (через ЧПУ)
Оборудование поставляемое под заказ durma ad-s30100
- Электрогидравлическая ком-
пенсация прогиба стола ЧПУ контроль - э/м ассиметричная регулировка по осям Z1, Z2 (ЧПУ)
- э/м ассиметричная регулировка по осям X1,X2*ЧПУ)
- э/м ассиметричная регулировка по осям R1,R2(ЧПУ)
- система регулировки заднего упора по 6 ассиметричным осям (оси Z1, Z2, X1, X2, R1, R2) под тяжелую нагрузку
- доп. Пальцевый блок (стандартный)
- ход заднего упора 1000мм
- Пневматическая передняя поддержка листа со скользящими направляющими AP3-AP4
- Пневматическая передняя поддержка листа регулируемая по высоте
- Дополнительная парковочная зона для поддерживающих рычагов 1 м
- Дополнительная скользящая направляющая
- Быстро съемный зажим (защелка)
- Глубина подачи (зев) 510мм
- Глубина подачи (зев) 610мм
- Лазерная защита
- DFS1 Фотоэлектрический лазер для верхней балки
- CYBELEC ModEva 12S 3D (windows)
- CYBELEC ModEva 15S 3D (windows) touchscreen
- Лазерный прибор для замера угла гиба
- Подготовка для Лазерного прибора
- замера угла гиба
- дополнительная пара датчиков
- воздушное охлаждение силового
шкафа - масляное охлаждение
- исполнение «ТАНДЕМ»
- дополнительный переносной пульт
(педаль)
