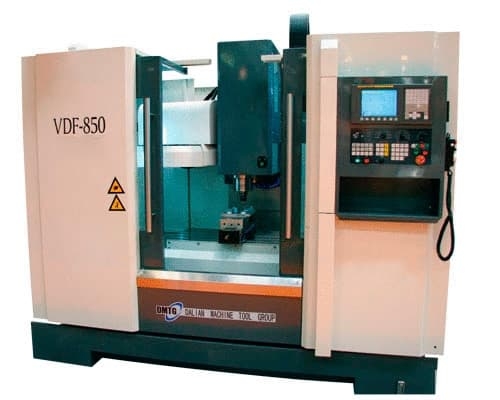

Вертикальный обрабатывающий центр Dmtg VDF850
Артикул: dmtVDF850
Вертикальный обрабатывающий центр Dmtg VDF850
Представляем вашему вниманию вертикальный обрабатывающий центр Dmtg VDF850 - высокоточное оборудование для производства и обработки деталей любой сложности. Этот центр обладает мощными функциональными возможностями и надежным исполнением, что делает его идеальным выбором для промышленных предприятий.
Особенности товара:
- Высокая точность обработки
- Широкий диапазон скоростей и подач для различных операций
- Надежная конструкция для длительного срока службы
- Простота управления и настройки
Преимущества вертикального обрабатывающего центра dmtg vdf850:
- Увеличение производительности и качества обработки деталей
- Экономия времени и ресурсов благодаря высокой эффективности работы
- Многофункциональность - возможность выполнения различных операций на одном оборудовании
- Надежность и долговечность конструкции
Назначение и сферы применения:
Вертикальный обрабатывающий центр Dmtg VDF850 применяется в различных отраслях промышленности, включая машиностроение, авиацию, медицинское производство и другие. Он идеально подходит для обработки металлических и неметаллических материалов, а также для изготовления сложных деталей и компонентов.
Не упустите возможность повысить эффективность производства и обеспечить высокое качество продукции с помощью вертикального обрабатывающего центра Dmtg VDF850!
Фрезерный вертикальный обрабатывающий центр DMTG VDF850 предназначен для фрезерных работ высокой точности, сверлильных, расточных и множества других операций в заготовках из цветных металлов , стали и чугуна. Станок способен обработать отверстия, пазы, или особые непрерывные изогнутые высокой сложности. Помимо выполнения различных металлообрабатывающих операций без пере установки детали, конструкция станка и система ЧПУ способны выполнять различные операции одновременно по 3 осям (при установке поворотного стола одновременно по 4-м осям). Так же возможна работа с подкачкой информации с внешнего устройства (карты памяти и по RS232) для выполнения программы с большим количеством кадров.
Станина, рабочий стол, координат
Цельнолитая станина дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивается отсутствие вибраций и высокая точность.
Габаритные размеры рабочего стола станка составляют 1000х500 мм.Скорость перемещения по направляющим скольжения осей X, Y, Z составляет 20 м/мин. Перемещение по Х, Y, Z – 850, 510, 510 мм соответственно. Применение системы централизованной смазки направляющих и гайки ШВП (производства Тайвань) увеличивает ресурс и снижает трудоемкость обслуживания. Телескопическая защита значительно уменьшает количество стружки скапливающейся на направляющие и ШВП.
Сервомодули, находящиеся в электрошкафу, управляют серводвигателями Fanuc, передавая задание на перемещение и контролируют позицию по оптической шине FSSB. ШВП и серводвигатель соединены гибкой сильфонной муфтой, тем самым обеспечивается высокая эффективность и минимальный люфт, точная передача вращательного момента привода и высокая динамика перемещения.
Установка 4й координаты расширяет возможности механической обработки на станке. Использование задней бабки позволяет обрабатывать длинные заготовки с использованием спиральной интерполяции и переменного шага.
Шпиндель
Высокоточный скоростной шпиндель с подшипниками NSK (2 сверху, 3 снизу) в течении длительного срока эксплуатации гарантирует точность обработки. Зубчатый ремень снижает шум и вибрации при работе на высоких оборотах. В качестве устройства главного привода используется двигатель шпинделя (7.5/11 кВт FANUC). Передаточное отношение шкивов составляет 1:1, что позволяет реализовывать функцию жесткого нарезания резьбы посредством сервошпинделя. Применение устройства разгрузки позволяет не подвергать подшипники шпинделя нагрузкам от пневмоцилиндра при смене инструмента.
Прочее
16-ти позиционный инструментальный магазин зонтичного типа позволяет производить смену инструмента по кратчайшему направлению. Во время смены происходит обдув конуса шпинделя сухим воздухом для очистки хвостовика инструмента и отверстия конуса, и перед установкой нового выбранного инструмента.
Стуржкосборник шнекового типа, тележка под стружку, система освещения рабочего стола, система подачи СОЖ в зону резания входят в стандартную комплектацию станка. Перемещаемый бак СОЖ с индикацией уровня облегчает очистку СОЖ от стружки и ее замену.
Кабинетная защита зоны резания позволит избежать загрязнения рабочего места . Сепаратор СОЖ позволяет сохранять рабочие свойства охлаждающей жидкости в течении длительное время. Высокопроизводительный насос СОЖ вымывает стружку из зоны резания и помогает эффективно отводить тепло от режущего инструмента. Теплообменник электрошкафа позволяет отводить избыток тепла.
Применение станка
Обрабатывающий фрезерный центр VDF-850 эксплуатируется на предприятиях различных отраслей промышленности, и успешно используется в изготовлении высококачественных штампов и пресс-форм различных типоразмеров.
Технические характеристики фрезерного центра dmtg vdf850
| Характеристика | Значение |
| Размер стола (д х ш), мм | 1000 х 500 |
| Ширина и количество т-образных пазов, мм х шт | 18 х 5 |
| Наибольшая нагрузка на стол, кг | 500 |
| Расстояние от оси шпинделя до направляющих колонны, мм | |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150~660 |
| Оси | |
| X/y/z перемещение, мм | 850/510/510 |
| X/y/z тип направляющих | Скольжения |
| X/y/z скорость быстрых перемещений, м/мин | 20/20/18 |
| Скорость рабочей подачи, мм/мин | 1~7600 |
| X/y/z наибольший момент на электродвигателях приводов, нм | 12/12/12 |
| Точность позиционирования, мкм | ±5 |
| Повторяемость позиционирования, мкм | ±3 |
| Швп диаметр/шаг, мм | 40/12 |
| Шпиндельная бабка | |
| Мощность электродвигателя главного привода, квт | 7,5/11 |
| Вращающий момент на шпинделе, нм | 35,8/53,7 |
| Диапазон частот вращения шпинделя, об/мин | 8000 |
| Хвостовик инструмента | BT 40 |
| Конус шпинделя (7:24) | # 40 |
| Емкость магазина инструмента, шт | 20 (с манипулятором - 24) |
| Максимальная диаметр/длина сменного инструмента, мм | 100(150) |
| Макс. масса инструмента, кг | 7 |
| Время смены инструмента, сек | 9 (для манипулятора - 3) |
| Система чпу | FANUC 0i-mate-MD (0i-MD) |
| Система измерения вылета инструмента (опция) | Renishaw TS-27R |
| Система привязки заготовки, измерения детали (опция) | Renishaw OMP40 |
| Требуемое давление воздуха, мпа | 0,5 |
| Емкость бака сож, л | 270 |
| Потребляемая мощность станка, ква | 20 |
| Габаритные размеры (д х ш х в), мм | 3116×2260×2460 |
| Масса DMTG VDF850 нетто, кг | 4500 |
Базовая комплектации vdf850
- Система импульсной смазки
- Система подачи СОЖ
- Магазин инструментов зонтичного типа
- 3-х цветная лампа состояния станка
- Защита кабинетного типа
- Шнековый стружкосборник
- Освещение рабочей зоны
- Документация на русском языке
Опции dmtg vdf850
- Инструмент и оснастка (под детали заказчика)
- Система подачи СОЖ через инструмент
- Магазин с манипулятором
- Renishaw измерение инструмента
- Renishaw измерение инструмента TS27-R
- Стружкосборник пластинчатого типа
- Задняя бабка для 4й оси
- 4-я ось поворотный стол
