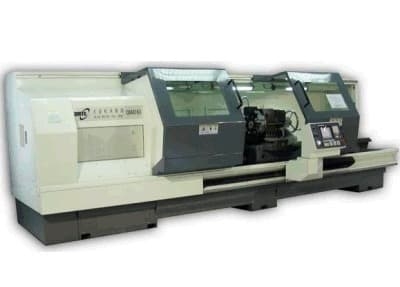

Токарный станок с ЧПУ Dmtg CKE 6180Z/5000 (CKS800/5000)
Артикул: dmtCKE 6180Z5000
Токарный станок с ЧПУ Dmtg CKE 6180Z/5000 - это современное промышленное оборудование, которое отличается высокой производительностью, точностью и надежностью. Этот станок позволяет обрабатывать различные материалы с высокой скоростью и точностью, что делает его идеальным выбором для производственных предприятий различных отраслей.
Преимущества товара:
- ЧПУ система обеспечивает высокую точность обработки
- Большой диаметр обработки до 800 мм
- Длина обработки до 5000 мм
- Мощный шпиндель для эффективной работы
- Надежная конструкция для длительного срока службы
Особенности товара:
- Модель: Dmtg CKE 6180Z/5000
- Тип станка: Токарный с ЧПУ
- Диаметр обработки: 800 мм
- Длина обработки: 5000 мм
- Шпиндельная скорость: 50-2000 об/мин
Назначение и сферы применения:
Токарный станок с ЧПУ Dmtg CKE 6180Z/5000 идеально подходит для обработки деталей больших размеров в машиностроении, авиационной промышленности, судостроении и других отраслях, где требуется высокая точность и производительность. Это надежное оборудование поможет увеличить производственные мощности и повысить качество выпускаемой продукции.
Токарный станок с ЧПУ Dmtg CKE 6180Z/5000 можно позиционировать как станок для обработки габаритных деталей с отличными техническими характеристиками. Высокая надежность, вращающий момент на шпинделе, различная длина обработки и производительность станка CKE6180 позволяет нам предложить Вам оборудование, которое дешевле европейских аналогов и не уступает им в сегменте станков с прямой станиной и без приводного инструмента.
Высокая надежность станка обеспечивается простой схемой конструкции, минимизацией единиц сборки, применением современных технологий при проектировании. Станок CKE6180/5000 компактный и эргономичный, спроектирован по принципу “все рядом-на расстоянии руки” или как мы привыкли выражаться – “в шаговой доступности.” Рабочее место оператора позволяет с легкостью производить операции с заготовками и наладкой режущего инструмента. Кабинетная конструкция зоны резания предусматривает возможность транспортировки тяжелых заготовок для установки в патроне или планшайбе и и обратно с помощью кран-балки.
На станке cke6180 можно выполнять:
- токарную обработку цилиндрических и конических наружных и внутренних поверхностей деталей типа тел вращения. Система ЧПУ позволяет производить перемещение инструмента как с учетом радиуса инструмента, так и без выполнения коррекции на радиус при вершине инструмента, что позволяет добиться плавности переходов при обработке ступенчатых, криволинейных профилей
- обработку одновременно по двум координатам, перемещая револьверную резцедержку при помощи серводвигателей и ШВП. Система ЧПУ токарного станка позволяет реализовать различные алгоритмы нарезания резьбы - левой, правой и конической с обработкой левой, правой кромкой резца или всей плоскостью пластинки.
- прорезку различных канавок и отрезку;
- сверление с выводом сверла или с паузами, растачивание, включая чистовые циклы; Жесткость станка и резцедержки позволяет использовать расточной инструмент с большим вылетом, включая установленный на бортштанге
Особенности конструкции
- Станок оснащен 4-х позиционной резцедержкой с вертикальной осью вращения и бесконтактным датчиком позиции, позволяющей реализовать обработку большего диаметра заготовки, по сравнению с установкой 8 позиционной.
- Станок CKE6180/4000 оборудован кабинетной защитой зоны резания, освещением рабочей зоны (количество ламп зависит от РМЦ станка), системой подачи СОЖ из бака в тумбе станка и поддоном для сбора стружки
- Электрошкаф с установленным электрооборудованием имеет систему принудительного охлаждения без засасывания воздуха из цеха, что положительно сказывается на бесперебойности работы элементов управления..
Технические характеристики токарно-винторезного станка с чпу dmtg cke6180/5000
| Электропитание | |
| Общая потребляемая мощность | 30 кВт 380 В ~50 Гц |
| Мощность двигателя шпинделя | 11 кВт (опция: 15 кВт) |
| Система управления | |
| Система чпу | Fanuc 0i-mate TD |
| Опциональные системы чпу | Siemens 828D / Fanuc 0i TD |
| Станочные данные | |
| Диаметр обработки над станиной | 800 мм |
| Диаметр обработки над суппортом | 490 мм |
| Межцентровое расстояние | 5000 мм |
| Ширина станины | 550 мм |
| Максимальный вес обрабатываемой заготовки | 1000 кг |
| Шпиндель | |
| Число оборотов шпинделя | 10 - 1000 об/мин |
| Количество ступеней (автом. переключение) | 4 |
| Проходное отверстие шпинделя | 100 мм |
| Фланец шпинделя | С11 (DIN 55027, ISO 702/III) |
| Внутренний конус шпинделя | метрический 120 (1:20) |
| Диаметр шпинделя в передней опоре | 160 мм |
| Крутящий момент шпинделя | 1860 Нм (опция: 2538 Нм) |
| Перемещения и подачи | |
| Перемещение по оси х | 400 мм |
| Перемещение по оси z | 4750 мм |
| Скорость рабочей подачи по оси х | 3000 мм/мин |
| Скорость рабочей подачи по оси z | 3000 мм/мин |
| Скорость быстрого хода по оси х | 4000 мм/мин |
| Скорость быстрого хода по оси z | 8000 мм/мин |
| Диаметр / шаг швп по оси х | 32 / 5 мм |
| Диаметр / шаг швп по оси z | 50 / 10 мм |
| Точность | |
| Повторяемость | ± 0,005 мм |
| Позиционирование | ± 0,003 мм |
| Сменщик инструмента | |
| Тип сменщика инструмента | электромеханический (опция: гидравлический) |
| Количество инструмента | 4 (опция: 6 / 8) |
| Максимальная высота державки резца | 32 мм |
| Время смены инструмента (4 / 6 / 8-поз см.) | 3,2 / 3 / 3 с |
| Точность позиционирования сменщика инструмента | 0,008 мм |
| Задняя бабка | |
| Конус пиноли механической задней бабки | МК6 |
| Конус пиноли гидравлической задней бабки | МК5 |
| Диаметр пиноли задней бабки | 100 мм |
| Ход пиноли механической задней бабки | 240 мм |
| Ход пиноли гидравлической задней бабки | 180 мм |
| Габаритные размеры | |
| Емкость бака сож | 60 литров |
| Емкость гидростанции | 80 литров |
| Длина | 7535 мм |
| Ширина х высота | 2020 х 1805 мм |
| Масса станка | 8400 кг |
Вариант поставки
| Стандартная комплектация | Опции |
|---|---|
| Автоматическая система смазки направляющих и швп | Гидростанция |
| Резцедержка | Гидравлический патрон |
| Освещение рабочей зоны | Гидравлическая пиноль задней бабки |
| 3-х кулачковый патрон | Режущий инструмент, пластинки, приспособления |
| Набор ключей и инструмента для обслуживания станка | 8 позиционная резцедержка (кроме CKE6136) |
| Неподвижный центр | Подвижный люнет |
| Система подачи сож | анкерные болты/виброопоры |
| Теплообменнник электрошкафа | Устройство подачи прутка |
| Документация на русском языке | Неподвижный люнет |
